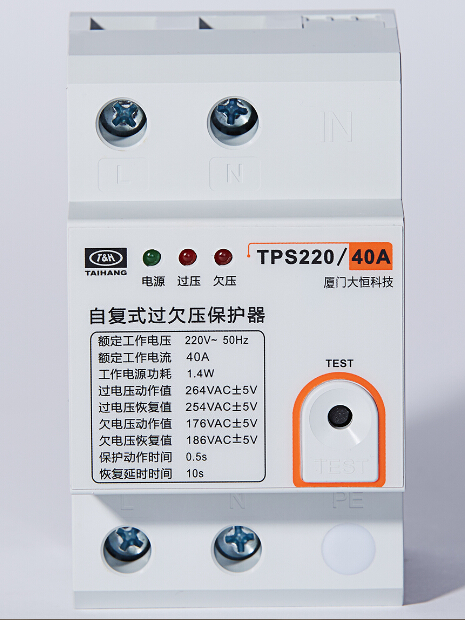

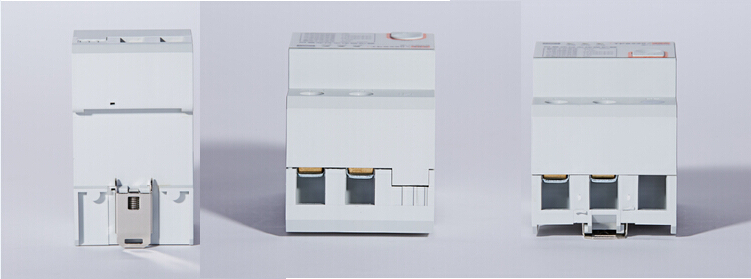

大恒 TPS220 單相自復式過欠電壓保護器

	產品名稱：	TPS220 單相自復式過欠電壓保護器
	產品品牌：	大恒
	產品型號：	TPS220
	產品規格：	16A / 32A / 40A / 50A / 63A
	產品顏色：	白色 / 灰色
	產品參數：	1.過欠電壓動作值　264V±5V / 176V±5V 2.過欠電壓恢復值　254V±5V / 186V±5V
	產品優勢：	1.工作功耗1.4/小時，每年可節省電費百余元 2.電源采用變壓器供電，抗干擾能力強，器件性能穩定，使用壽命長

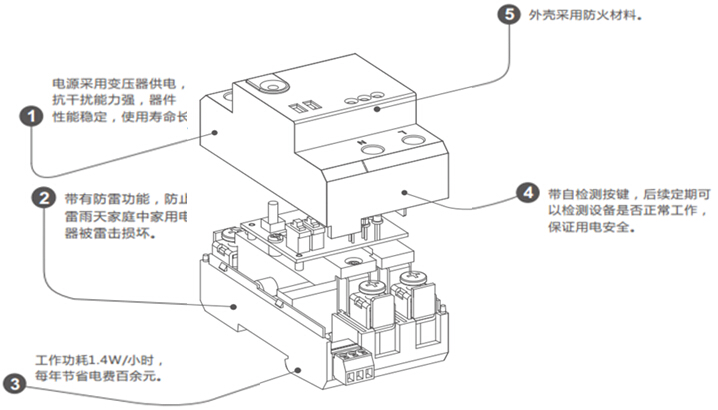

大恒 TPS220 單相自復式過欠電壓保護器 產品特點 ● 外殼采用防火材料； ● 復位功能，確保任何情況下，手動恢復供電； ● 工作功耗1.4W/小時，每年節省電費百余元； ● 快速脈沖試驗通過4級，使用高諧波家電工作穩定； ● 帶有防雷功能，防止雷電天家庭中家用電器被雷電擊中； ● 電源采用變壓器供電，抗干擾能力強，器件性能穩定，使用壽命長； ● 帶自檢測按鍵，常規檢查及其便利，后續定期可以檢測設備是否正常工作，保證用電安全； 產品用途     電源系統因缺相、三相不平衡、鐵磁諧振、高壓短線等故障引起的低壓測電壓超出安全范圍時，正在使用的家用電器、辦公自動化設備、照明等電子產品幾秒內就會損壞。它能實現電源過壓、欠壓的保護，是人們多年來的愿望，是大恒經多年防雷產品設計經驗，經過一系列試驗，開發成功自復式電源過壓、欠壓保護器——TPS220。 適用范圍     TPS220采用35mm卡軌安裝，有16A、25A、32A、40A、50A、63A六個規格，當電源電壓超過或低于安全值時，保護器立即斷電，當電壓恢復到安全值時，保護器經延時后自動接通電源。對辦公設備、家庭電器等能夠進行全方位的保護，填補了雷電保護的空白。適合空調器、通訊設備、家用電器、辦公設備、工業電子控制產品等電源過壓、欠壓保護之用。產品符合JGJ242-2011標準。 品質保證 1.電路采用變壓器供電，控制通道采用高品質、高負荷電流繼電器，確保TPS220能夠滿足品質寫字樓、高品質住宅、各類辦公、家電保護需要。 2.無鉛焊點，從可靠性、量產性的觀點出發，我們選用Sn-In-Ag-Cu元素、或添加以上微量元素的無鉛焊點材料。 3.實現能讓客戶滿意的品質等級。 4.在ISO9001的基礎上，建立品質監控系統，不斷改進。 5.通過全體員工的參與，推進品質保證活動。 6.TPS220經歷五代技術革新，2009年開始出口馬來西亞、印尼、俄羅斯、烏克蘭、菲律賓等國家。 7.依據歐盟綠色環保標準，產品功耗低于1.4W，為客戶每年節省電費百余元。 8.應國外客戶要求，TPS220內部具有雷電防護功能，更加體貼地為客戶家用電器的安全著想。 主要參數 額定工作電流 16A 25A 32A 40A 50A 63A 額定工作電壓  220V/ac 額定工作頻率 50/60Hz 過電壓動作值 264±5V 過電壓恢復值 254V±5V 欠電壓動作值 176V±5V 欠電壓恢復值 186V±5V 保護動作時間 0.5s 恢復延時時間 10+2s ******工作電壓 470VAC 端口接線 2.5-25mm2 正常工作溫度范圍 -20℃～60℃ 正常工作濕度范圍 ≤95% 正常工作海拔高度  ≤3000m ******工作功耗 1.4W ******持續工作電壓Uc 320VAC 標稱放電電流In（8/20μs） 5kA ******放電電流Imax（8/20μs） 10kA 電壓保護水平Up ≤1.2kV 典型應用 產品正面和斜視圖 產品背面和俯視圖 相關證書 大恒其他相關產品

大恒 TPS220 單相自復式過欠電壓保護器







    TPA220是根據JG16-2008《民用建筑電氣設計規范》和JGJ242-2011《住宅建筑電氣設計規范》的要求設計的過、欠壓保護器，本產品適用于單相電路中的過壓及欠壓保護。

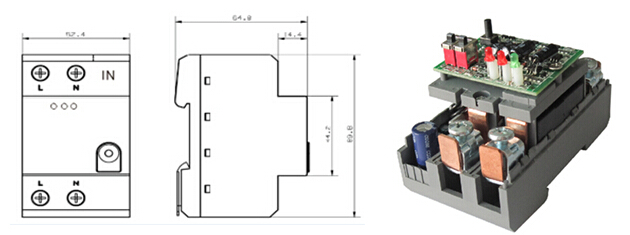

外形尺寸圖

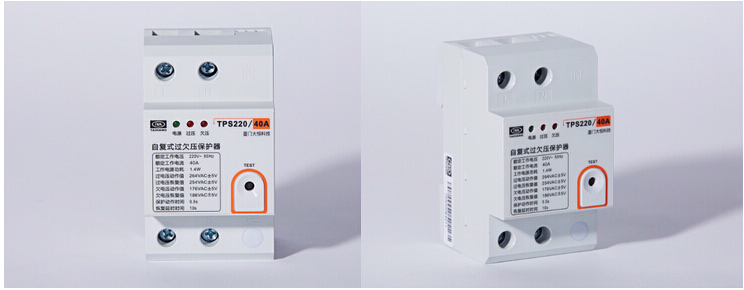

指示燈說明

a.電網電壓出現欠電壓，“欠壓”燈亮，其他燈不亮；

b.電網電壓出現過電壓，“過壓”燈亮，其他燈不亮；

c.電網電壓正常，“電源”燈亮，其他燈不亮。




測試按鍵說明

    在電網正常情況下，產品處于正常輸出狀態，按下“Test”按鈕0.5s以上，輸出斷開，若電網電壓保持正常，松開“Test”按鈕，延時10s后輸出恢復。

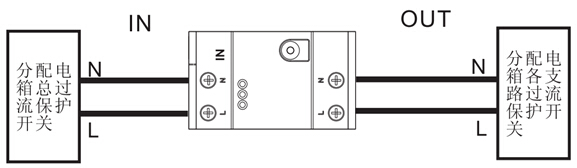

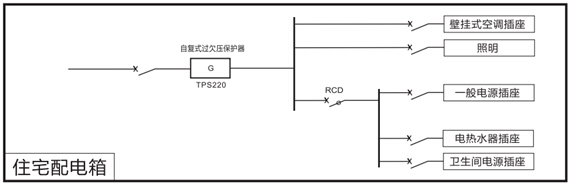

安裝接線圖

大恒 TPS220 單相自復式過欠電壓保護器




注意事項

1.本產品的安裝必須由己取得相關證書的專業人員在遵守標準和安全規程的前提下進行安裝；

2.安裝接線：將分配電箱總過電流保護開關出現接入保護器入端，再?gòu)谋Ｗo(hù)器輸出端引線接到分配電箱各支路過流保護開關；

3.輸入連接導線截面積應不小于技術參數表的規定，輸出連接導線的截面積符合應JGJ242-2011的規定；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
