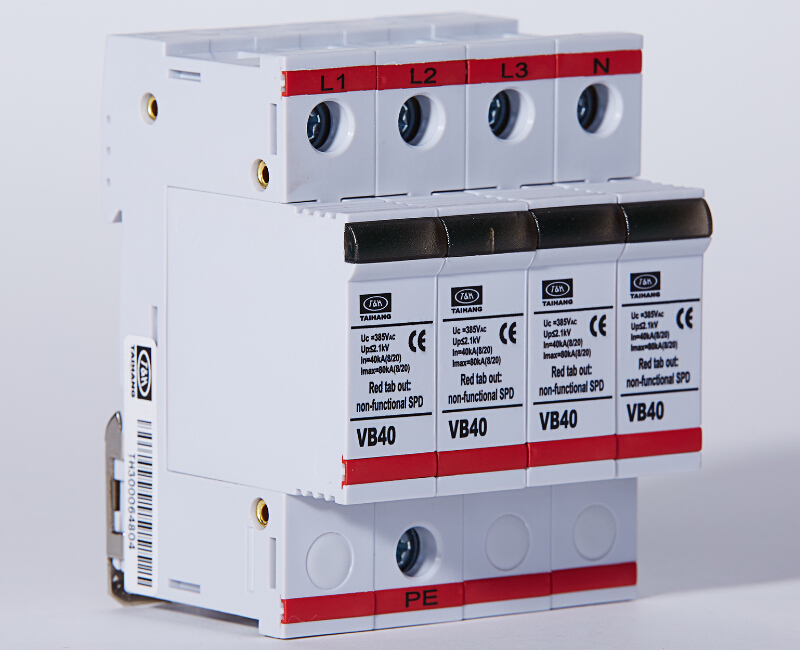

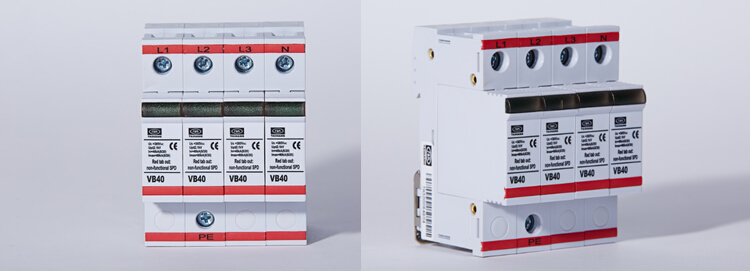

大恒 VB40 B級 SPD通用電源模塊浪涌保護器

	產品名稱：	VB40 B級 SPD通用電源模塊浪涌保護器
	產品品牌：	大恒
	產品型號：	VB40 B級
	產品規格：	150 / 275 / 320 / 385 / 440
	產品顏色：	白色 / 灰色
	產品參數：	1.SPD保護符合 EN 61643-11 Type2 2.SPD安裝類別符合 EN 61643-1 Class II
	產品優勢：	1.高能容量氧化鋅壓敏電阻－高放電通流容量； 2.反應能力快速； 一體化結構；

大恒 VB40 B級  SPD通用電源模塊浪涌保護器 產品特點 ● 高能容量氧化鋅壓敏電阻——高放電通流容量； ● 快速反應能力； ● 一體化結構； ● 失效指示功能，紅色窗口出現為失效狀態； ● 熱敏控制過熱危險脫扣機構，聯動指示窗口； ● 高放電氣放管組成3P1模式； 產品用途     大恒VB40B級SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。 適用范圍     大恒VB40B級SPD通用電源模塊浪涌保護器，主要用于第二級電源設備的保護，常用于易遭雷擊的樓層配電柜、消防、網絡、電梯等設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。 主要參數 型號 VB40/150 VB40/275 VB40/320 VB40/385 VB40/440 SPD保護符合EN61643-11 Type2 SPD安裝類別符合EN61643-1 ClassⅡ 保護級別符合DINVDE 0675-6 B ******持續交流工作電壓UC 150V 275V 320V 385V 440V ******持續直流工作電壓UC 200V 350V 410V 500V 560V 標稱放電電流（8/20μs)In 40kA Ⅱ級實驗******放電電流（8/20μs）Imax 80kA 5kA限制電壓Ur ≤0.9kV ≤1.0kV ≤1.1kV ≤1.15kV ≤1.25kV 電壓保護水平UP ≤1.3kV ≤1.8kV ≤2.0kV ≤2.1kV ≤2.5kV 響應時間tA ＜25ns 漏電流 ＜20μA 工作溫度范圍 Tu -40℃~80℃ TOV故障電壓UT 205V/5sec 470V/5sec 470V/5sec 470V/5sec 前置過流保護裝置 SCB：T2級(T08/80) 連接電纜最小面積 10mm2/多芯軟電纜 連接電纜******面積 25mm2/多芯軟電纜 外殼防護等級 IP20 遙信觸點******允許工作電壓 交流 0.2A/125V 遙信觸點******允許工作電壓 直接 0.5A/48V 壓線螺絲 M5/M2 壓線螺絲扭矩 6Nm/0.2Nm 外殼材料 PA66 UL94V-0 安裝軌道 35mm DIN rail EN 60715 模塊寬度 1 mod.,DIN 43880 選型訂貨 型號 In Imax 每盒包裝數 無遙信接口訂貨號VA60 有遙信接口訂貨號VA60R VB40/150 40kA 80kA 1pcs 4031324101 4031324102 VB40/275 40kA 80kA 1pcs 4031343101 4031343102 VB40/320 40kA 80kA 1pcs 4031351101 4031351102 VB40/385 40kA 80kA 1pcs 4031362101 4031362102 VB40/440 40kA 80kA 1pcs 4031368101 4031368102 產品安裝尺寸圖 產品正面和斜視圖 產品背面和俯視圖 產品組合 產品證書

電源級浪涌保護器型號含義

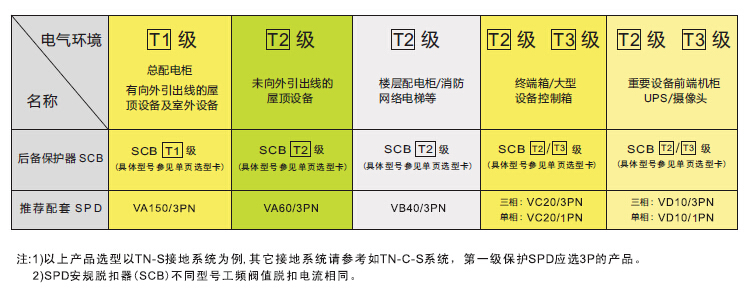

電源SPD后備保護器(SCB)快速選型表

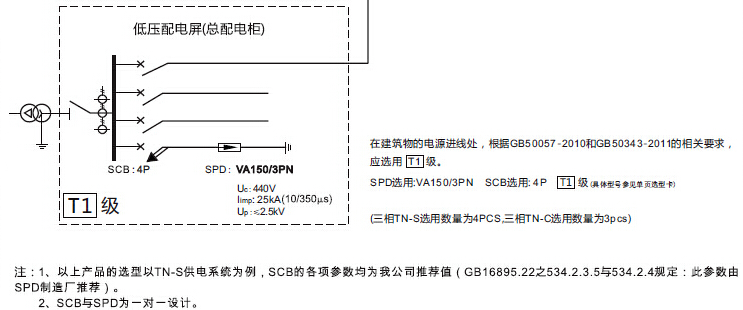

SPD與SCB產品的典型應用








新能源專用浪涌保護器




風電行業專用浪涌保護器

型號規格 VD10/690 VC20/690 VB40/690 VA60/690 VA150/690(10/350μs) ******持續直流工作電壓UC 1000VDC 標稱放電電流（8/20μs)In 10kA 20kA 40kA 60kA 25KA ******放電電流Imax 20kA 40kA 80kA 100kA limp 25kA(10/350μs) 電壓保護水平UP ≤3.0kV ≤3.6kV ≤4.2kV ≤4.6kV ≤4.0kV 響應時間tA <25ns <25ns <25ns <25ns <100ns 工作溫度范圍 Tu -40℃~80℃ 前置過流保護裝置 SCB：T3級 SCB：T3級 SCB：T2級 SCB：T2級 SCB：T1級 連接電纜最小面積 4mm2/多芯軟電纜 6mm2/多芯軟電纜 10mm2/多芯軟電纜 10mm2/多芯軟電纜 16mm2/多芯軟電纜 連接電纜******面積 25mm2/多芯軟電纜 2×25mm2/多芯軟電纜 外殼防護等級 IP20 壓線螺絲 M5/M2 壓線螺絲扭矩 6Nm/0.2Nm 外殼材料 PA66 UL94V-0 安裝軌道 35mm DIN rail EN 60715 模塊寬度 2 mod.,DIN 43880 包裝數量 1 pc

光伏行業專用浪涌保護器

型號 VD10D VC20D VB40D VA150D ******放電電流Imax 8/20μs 8/20μs 8/20μs 10/350μs 規格 500 560 790 1000 500 560 790 1000 560 790 1000 1000 ******持續直流 工作電壓UC 500 VDC 560 VDC 790 VDC 1000 VDC 500 VDC 560 VDC 790 VDC 1000 VDC 560 VDC 790 VDC 1000 VDC 1000 VDC 電壓保護水平UP ≤1.5 kV ≤1.8 kV ≤2.6 kV ≤3.0 kV ≤1.8 kV ≤2.0 kV ≤3.2 kV ≤3.6 kV ≤2.5 kV ≤4.0 kV ≤4.2 kV ≤4.0 kV 標稱放電電流 （8/20μs)In 10kA 20kA 40kA 25KA ******放電電流Imax 20kA 40kA 80kA limp25kA SPD保護符合 EN61643-11 Type3 Type2 Type2 Type1 響應時間tA <25ns <25ns <25ns <25ns 漏電流 ＜15μA ＜15μA ＜20μA —— 工作溫度范圍 Tu -40℃~80℃ -40℃~80℃ -40℃~80℃ -40℃~80℃ 前置過流保護裝置 SCB：T3級 SCB：T3級 SCB：T1級 SCB：T1級 連接電纜最 小面積 4mm2/多 芯軟電纜 6mm2/多 芯軟電纜 10mm2/多 芯軟電纜 16mm2/多 芯軟電纜 連接電纜最 大面積 25mm2/多 芯軟電纜 25mm2/多 芯軟電纜 25mm2/多 芯軟電纜 2×25mm2/多 芯軟電纜 外殼防護等級 IP20 IP20 IP20 IP20 遙信觸點****** 交流工作電流 0.2A/125V 0.2A/125V 0.2A/125V 遙信觸點****** 直流工作電流 0.5A/48V 0.5A/48V 0.5A/48V 壓線螺絲 M5/M2 M5/M2 M5/M2 M6 外殼材料 PBT/PA-F UL94V-0 PBT/PA-F UL94V-0 PA66UL94V-0 PA66UL94V-0 安裝軌道 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 35mm DIN  rail EN 60715 大恒其他相關產品

大恒 VB40 B級  SPD通用電源模塊浪涌保護器




SPD電涌保護器的安裝方式

    共模保護：各線對地的保護（相線、中性線對地線的保護）；

    差模保護：各線分別對地、對中性線的保護（相線對中性線和中性線對地的保護）；

接地系統	保護模式	TT	TT	TN—S	TN—C	IT	IT
電涌保護器		在RCD之前	在RCD之后			中性點配出	中性點不配出
Uc＝440	共模保護	3P	3PN	3PN	3PN		3P
	差模保護	3P1				3P1
Uc=385	共模保護	3P	3PN	3PN	3PN		3P
	差模保護	3P1				3P1
Uc=275	共模保護			2P	2P		3P
	差模保護			1P1	2P	1P1




SPD電涌保護器安裝示意圖

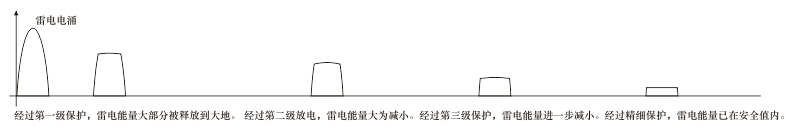

SPD電涌保護器的多級防護

    在電氣控制柜進線處，已經安裝B級保護的SPD時，終端單元因?yàn)殡x上級的B級保護距離不足10米，必須在B級SPD到終端之間增加距離，使用退耦電感元件來完成B+C的保護方案，原理圖如下：分級實現保護限制電壓，使每一級SPD通過的雷電放電電流都在承受的限度內。

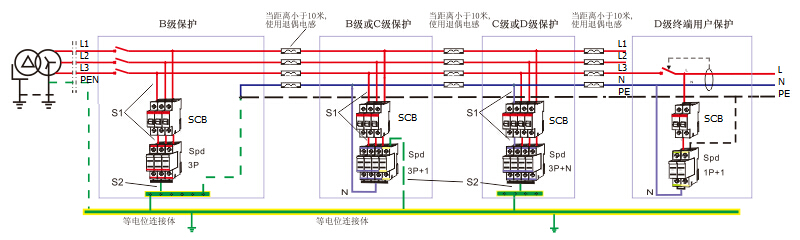

SPD電涌保護器多級防護示意圖

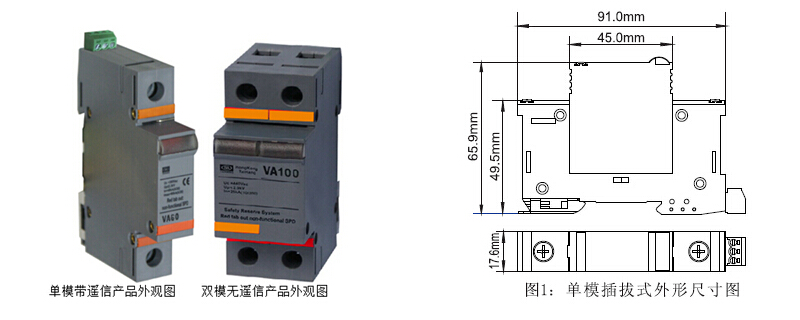

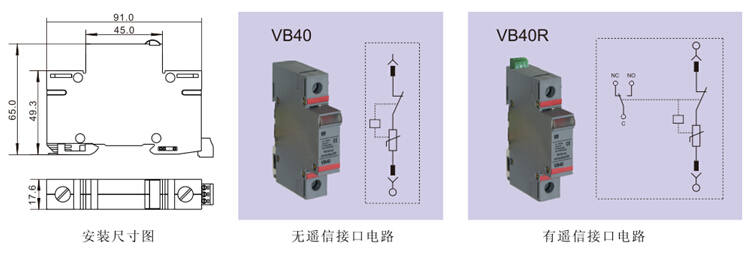

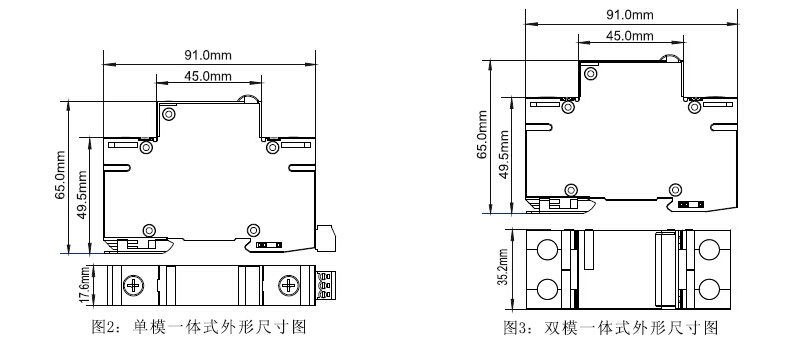

SPD電涌保護器外形尺寸圖

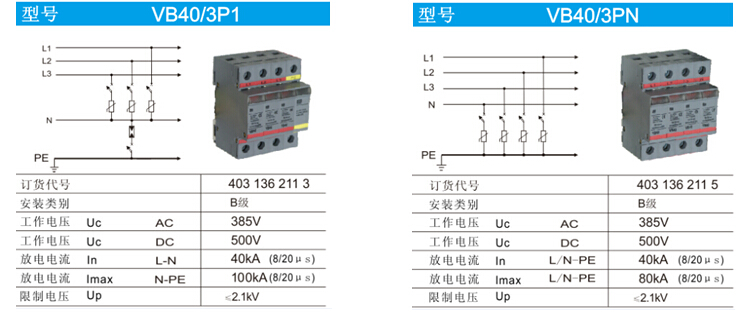

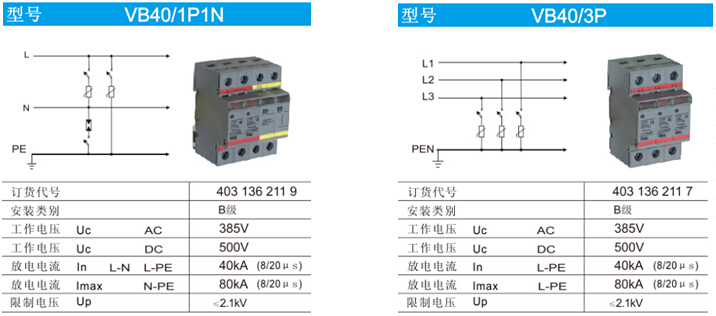

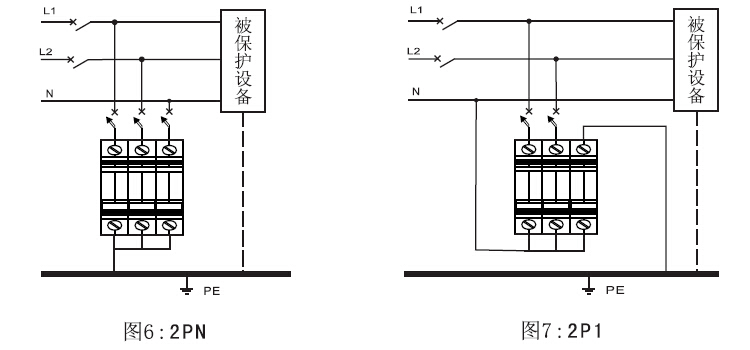

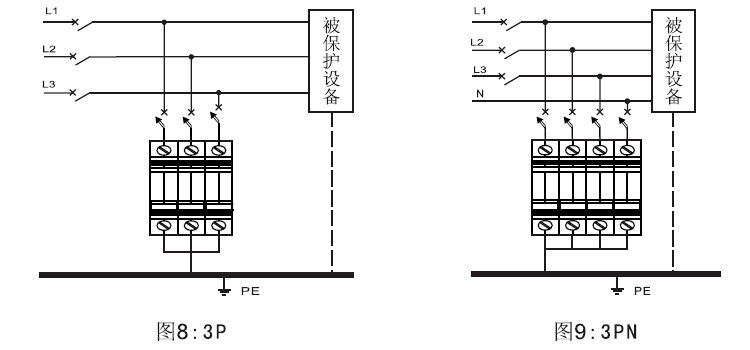

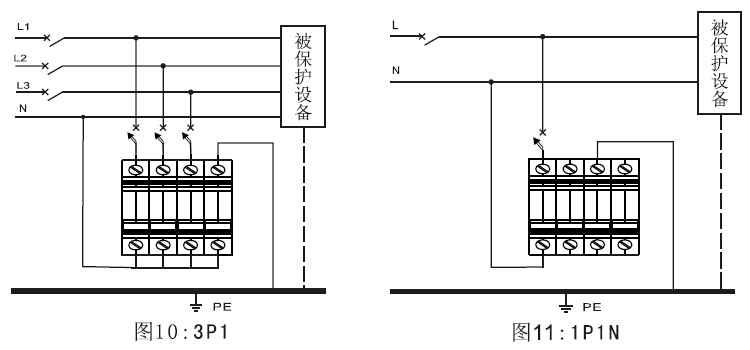

SPD電涌保護器接線示意圖




    用于三相或單相電源防雷保護，可以像拼積木方式進行組合，每一個SPD都是一個獨立的基本保護單元，值得注意的是在差模方式中的間隙放電器，通流能力應是橫向連接匯流到N線上的電流和。

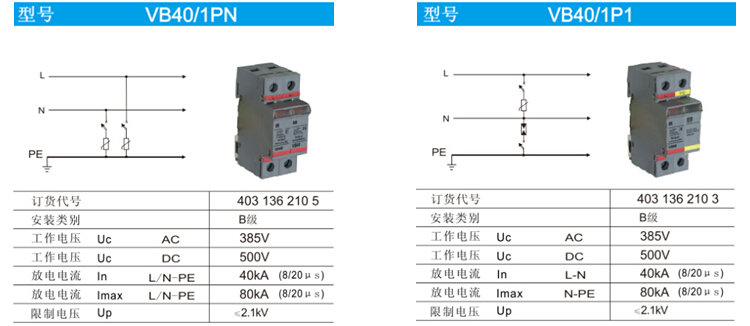

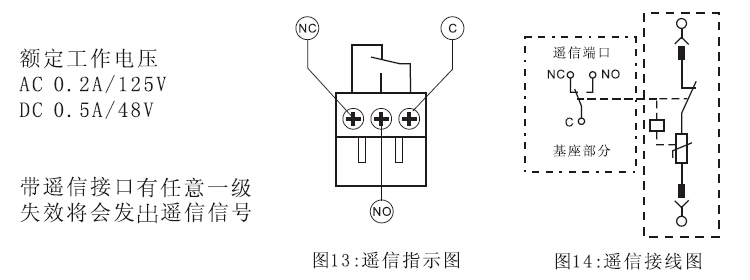

SPD電涌保護器遙信指示和接線圖

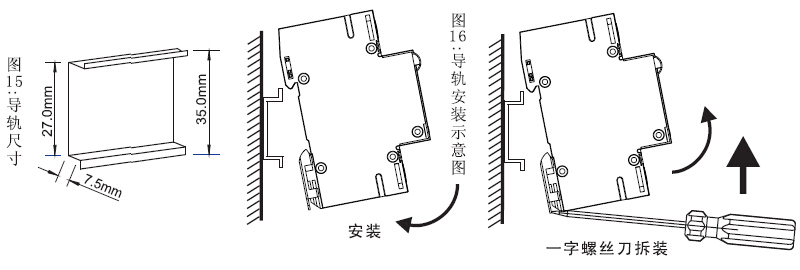

SPD電涌保護器安裝導軌示意圖

大恒 VB40 B級  SPD通用電源模塊浪涌保護器




SPD電涌保護器注意事項

1.  電涌保護器的每極都必須設置保護；

2.  劣化失效指示：失效指示窗顯示紅色；

3.  用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

4.  所有接線露銅部分必須加絕緣套管，用于連接防雷保護器的接線必須盡可能的短；

5.  電涌保護器只能在規定的條件下使用，若超出其給定值，都可能造成電涌保護器本身或設備的損壞；

6.  必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；

7.  產品自購買日起，因制造原因而發生損壞或不能正常工作，36個自然月內本公司給予更換同類產品，超過36個自然月提供有限維修服務；

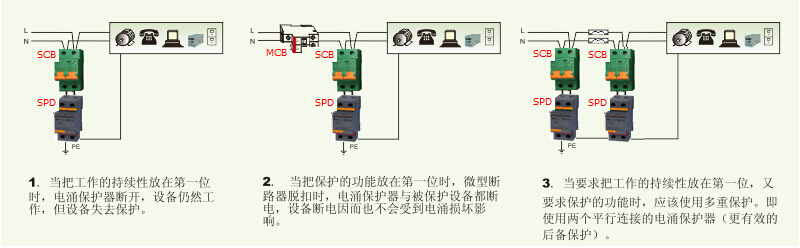

保護電涌保護器的后備保護裝置

    SPD的核心是一個氧化鋅壓敏器件，氧化鋅是由品粒組成，當帶有能量的浪涌電流通過SPD遠超過其規定的值時，將發生通過陶瓷體的擊穿，瓷體中將有部分品界層被損壞。在極端的情況下，壓敏電阻將產生爆裂，過高的持續負荷產生的過熱，將損害品粒，嚴重時將被擊穿，導致其ZnO品粒的融合，造成短路。當突發性的熱量來不及傳遞到熱熔斷機構時，必須依靠SCB后備保護裝置。

   即使在精確的參數選擇情況下，也不能排除浪涌電流通過SPD的過負荷產生過高溫升發生的爆裂或短路性損壞。

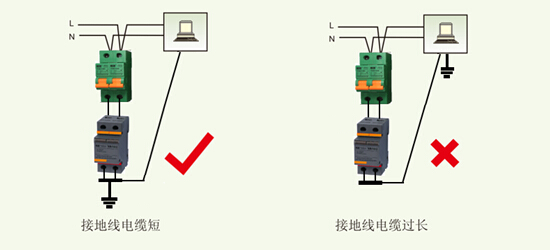

SPD電涌保護器接地注意事項

1.  用于連接電涌保護器的接線，必須的短，因?yàn)殡娋€的阻抗會削弱電涌保護器提供的保護功能；

2.  為了實現有效的保護，建議安裝一個SPD后備保護裝置(SCB)，在設備入口處就地分流閃電的電流；

3.  當一個SPD專業后備保護裝置(SCB)與一個電涌保護器(SPD)串聯安裝時，電線長度必須盡可能的短；
