大恒 TH208 防雷產品綜合測試儀

	產品名稱：	TH208 防雷產品綜合測試儀
	產品品牌：	大恒
	產品型號：	TH208
	產品規格：	G型
	產品顏色：	灰色
	產品參數：	測量范圍:1.壓敏電壓：0～5000V 2.漏電流：0~200uA 測量誤差:1.壓敏電壓 U1mA≤±(1%+2d) 2.漏電流 Ires≤±(1%+2d)
	產品優勢：	1.配合鎖相技術并集成了高壓發生器、恒流發生器、測量系統 2.儀器設計符合GB/T10193標準，是防雷產品理想的檢測設備

大恒 TH208 防雷器綜合檢測儀




產品優勢

1、電源級SPD20項指標精密檢測；

2、大恒TH208防雷器綜合檢測儀設計符合GB/T10193標準，是防雷產品管理部門理想的檢測設備。




產品特點

● 外型美觀、攜帶方便；

● 自帶大容量存儲器 ，可批量存儲測試數據；

● 配合鎖相技術并集成了高壓發生器、恒流發生器、測量系統；

● 配備專用PC機軟件，可通過USB接口實現數據讀取、存儲并通過可對測試儀實施監控；

● 儀器可在戶外作業溫差大、 流動性強、震動大、電源連接不方便等不利環境下進行工作；


● 測試儀有多種功能類型組合，可以在現場對電壓限制型防雷器、電壓開關型防雷器、信號級防雷器、絕緣電阻以及TVS管進行多種參數的測量；




產品用途

    大恒TH208針對當前各地防雷檢測儀器差異性大、檢測儀器檔次低，不能到現場檢測；信號防雷器導致數據傳輸緩慢、丟包等現象；電源防雷器檢測、等電位檢測、絕緣電阻檢測、信號防雷器檢測需要多種儀器才能完成的不便利性，推出了第一代具有電源防雷產品綜合測試功能的TH208。測試儀能夠?qū)﹄娫捶览灼鲏好綦妷?、漏電流、α值、漏流變化率，間隙型防雷器啟動電壓，TVS管鉗位電壓，絕緣電阻，信號級防雷器每條信號通路的通斷、碰線、直流阻抗和靜電等全面測量，現場能夠完成實驗室進行的多種防雷器檢測工作，有效地提高防雷產品檢測水平、加強防雷產品管控、提高防雷檢測工作效率，是生產工廠和現場評價防雷器性能的重要設備。

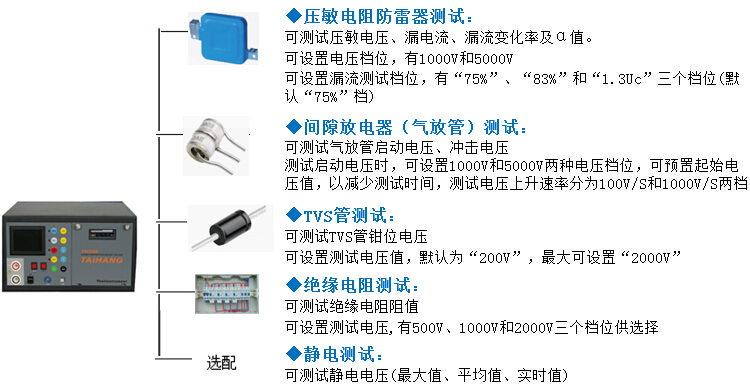

產品功能






適用范圍

    廣泛征求了氣象、鐵路、石化、電力、移動等防雷保護器的現場檢測，根據使用者的不同，測試儀有多種功能類型組合，可以在現場對電壓限制型防雷器、電壓開關型防雷器、信號級防雷器、絕緣電阻以及TVS管進行多種參數的測量，適合防雷器制造廠、防雷器管理部門的多種場合檢測要求。儀器可在戶外作業溫差大、流動性強 、震動大電源連接不方便等不利環境下進行工作，實為一款高性能的綜合防雷測試儀器。




產品技術參數

工作電壓	220VA±20% 50/60HZ	工作溫度	-20℃~+38℃
數據儲存	500條	儲存溫度	-30℃~+55℃
信號級防雷器	測量DB25、DB15、RJ45、RJ11等其他2~25芯接口的斷路、短路和通路；插入抗阻：0~9.999Ω
測量范圍	1.壓敏電壓：0~2000V          2.漏電流：0~200uA
	3.啟動電壓：50~2000V         4.TVS管:0~2000V
	5.絕緣電阻：500V檔：3MΩ~1000MΩ；
	1000V檔：6MΩ~2200MΩ；2000V檔：12MΩ~5000MΩ；
分辨精度	1.壓敏電壓U1mA：1V(0~1000V）；5V(1000~2000V）；  2.漏電流lres:0.1uA          3.沖擊電壓：5V     4.啟動電壓：1V(0~1000V) 5V(1000~5000)     5.TVS管:0.2V（0~2001V(200~1000V)5V(1000~2000)  6.靜電：10V(5~10mm)20V(5~10mm)30V(5~10mm)40V(5~10mm)
測量誤差	1.壓敏電壓U1mA：≤±（1%+2d）     2.漏電流lres：≤±（1%+2d）                3.TVS管：≤±（1%+2d）
	4.沖擊電壓：≤10%                         5.啟動電壓：≤±（1%+2d）                  6.1mA基準：±5uA
外形尺寸	370×260×200mm
重量	12.0kg









































產品配套附件

序號	物料名稱	單機用量	單位
1	測試表筆	1	PCS
2	電源線	1	PCS
3	USB接線	2	PCS
4	安裝光盤	1	PCS
5	打印紙	2	PCS
6	基準模塊	2	PCS




產品說明

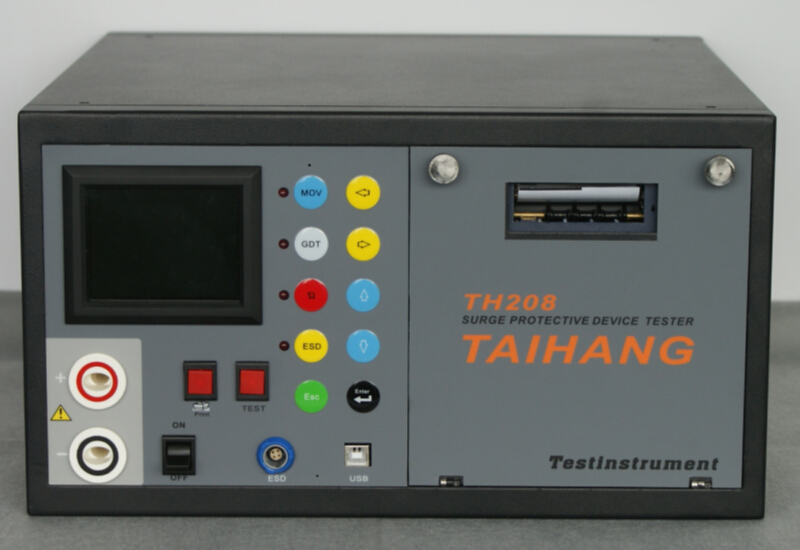

1.GDT測試鍵 2.MOV測試鍵 3.GDT測試指示燈 4.MOV測試指示燈 5.Ω測試指示燈 6.顯示屏 7.Ω測試鍵 8.靜電（ESD）測試指示燈 9.高壓輸出端子負極 10.電源開關 11.高壓輸出端子正極 12.打印鍵 13.測試鍵 14.靜電（ESD）接口 15.退出鍵 16.靜電（ESD）測試鍵	17.USB接口 18.確認鍵 19.左移鍵 20.右移鍵 21.上移鍵 22.下移鍵 23.緊縮螺絲 24.打印機出紙口 25.打印機面板 26.測試箱控制接口 27.USB接口 28.保險絲 29.電源接口 30.高壓輸出端子正極 31.高壓輸出端子負極




產品型號表

	產品型號
產品項目	TH208C	TH208D	TH208E	TH208F	TH208G
壓敏電壓 U 1mA	√	√	√	√	√
漏電流 lres	√	√	√	√	√
非線性指數 α	√	√	√	√	√
漏電流穩定性		√	√	√	√
啟動電壓：100V/s、1000V/s	√	√	√	√	√
沖擊電壓 1Kv/μs		√	√	√	√
靜電	需選配				√
GPS定位					√
不干膠標簽打印				√	√
絕緣電阻測試	√	√	√	√	√
信號防雷器每線通斷測試	√	√	√
信號防雷器間線碰線測試	√	√	√
信號防雷器插入電阻測試	√	√	√
信號防雷器每線速率測試		√	√
信號防雷器保護電壓測試	√	√	√
信號防雷器端口駐波比測試		√	√
信號防雷器頻帶寬度測試		√	√
信號防雷器輸入阻抗測試		√	√
信號防雷器插入損耗測試		√	√
信號防雷器帶內平坦度測試		√	√
信號防雷器近端竄擾測試			√







相關證書










大恒智能防雷系統

大恒 TH208 防雷器綜合檢測儀




測試操作

操作說明

注意:

1.確保被測試的防雷器以及斷開電源。安裝在電源線上的防雷需要斷開熔斷器或者微型斷路器，才能進行測試。

2.在測試前確保測試筆與被測試的防雷器可靠接觸，并與其他非測試對象無接觸。測試線接入高壓輸出口時，不能接觸測試筆金屬部分，防止觸電。

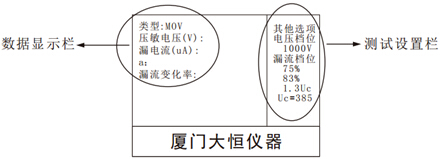

顯示屏說明






測試操作步驟

注意：在數據傳輸狀態和測試狀態時，按鍵無效。

步驟1：將電源線插好，測試線插入高壓輸出端口，測試筆與被測試器件可靠接觸。

步驟2：開機，進入初始界面。

步驟3. 測試和設置。

例如：壓敏電阻測試

① 按“MOV”鍵，“MOV ”鍵旁指示燈亮，進入MOV測試界面。

② 根據被測件設置電壓檔位，按上移鍵或下移鍵移動光標選擇電壓檔位，按Enter鍵進入電壓檔位設置。

（具體測試和設置請參見TH208產品說明書）




日常維護

打印紙更換

注：打印時請調整打印紙始端對準打印窗口出口端，以防止打印紙錯位。并定期檢查機箱中的打印紙卷筒位置是否偏移，及時調整。


打印頭清洗

按更換打印紙步驟打開打印機頭后，取下清洗筆擦洗打印機熱敏頭，清洗完后將清洗筆插入筆套，將打印機頭卡扣扣上，打印機推入機箱并關上打印機面板旋緊鎖緊螺絲。

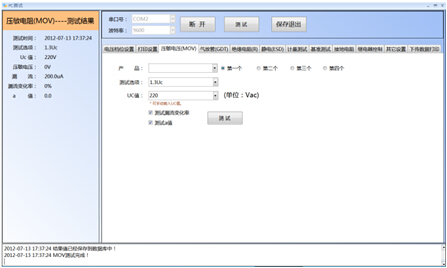

上位機軟件功能說明

注意：
1. 以上所有功能項都須連機操作。在連機操作時，請保持連接狀態直到操作完成，否則將引起數據丟失。
2. 卸載軟件或重裝系統時，注意備份數據。




功能

1 . 壓敏電阻的壓敏電壓、漏電流、α值、漏流變化率測試；
2 . 氣放管的啟動電壓和沖擊電壓測試、TVS管鉗位電壓測試；
3 . 絕緣電阻的阻值測試；
4 . 測試數據讀取和清除；
5 . 時 間設置；




壓敏電壓+漏電流測試結果

大恒 TH208 防雷器綜合檢測儀




儀器保修

    每臺測試儀后面都有一個唯一的編碼，當您購買測試儀后，一定要填好保修卡，傳真至我公司，以便建立用戶檔案，享受今后的軟件升級和3年保修。

    以下情況不享受保修

1.被測防雷器沒有斷開電源情況下進行測試出現的損壞

2.跌落損壞

3.撞擊損壞

4.自行拆開儀器

5.其他人為損壞




注意事項

    特別注意：確保被檢測的防雷器已經斷開電源，安裝在電源線上的防雷器需要斷開熔斷器或者微型斷路器，才能進行測試。
