大恒智能雷電防護在線監控系統

	產品名稱：	大恒智能雷電防護在線監控系統
	產品品牌：	大恒
	產品型號：	智能防雷系統
	產品規格：	智能防雷系統
	產品顏色：	白色/綠色/銀色
	產品參數：	1.安全：使用SPD后備保護裝置，可有效防止火災事故； 2.可靠：使用智能SPD防雷產品，可實時在線檢測狀態； 3.技術領先：通過自動重合裝置，進行自動/人工控制， 并通過有線、無線等方式動態組網，實現集中化管理；
	產品優勢：	1.可知：可預知即將發生的雷電，可實時監測SPD狀態； 2.可測：實時在線測量接閃器雷電流峰值、在線監測SPD狀態 3.可控：后備保護異常脫扣，可遠程自動重合同確保持續有效；

大恒智能雷電防護在線監控系統




    大恒雷電防護系統 —— 大恒科技為您提供安全、可靠、技術領先的智能化雷電防護解決方案。




    為什么電氣設備防雷會失效以及 SPD會起火？？？  ——  防雷裝置氧化或失效帶病運行??！

    為什么定期檢測仍未發現防雷裝置安全隱患？？？  ——  人工檢測和手工測量存在盲點！！

    怎么樣才能確保防雷裝置的安全、可靠運行？？？









    解決危機的方案——使用安全的防雷產品，并實時在線檢測；




    用專用的后備保護裝置保護SPD不起火，實時在線檢測帶病防雷器和后備保護裝置，防患于未然！

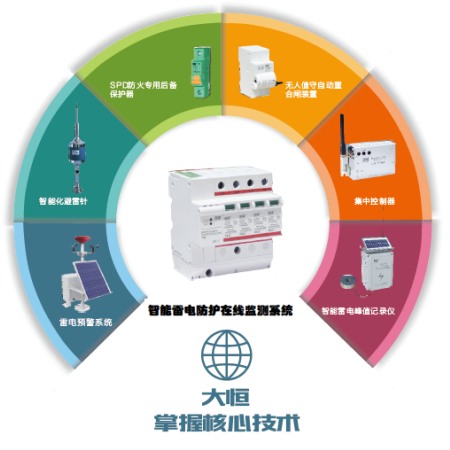

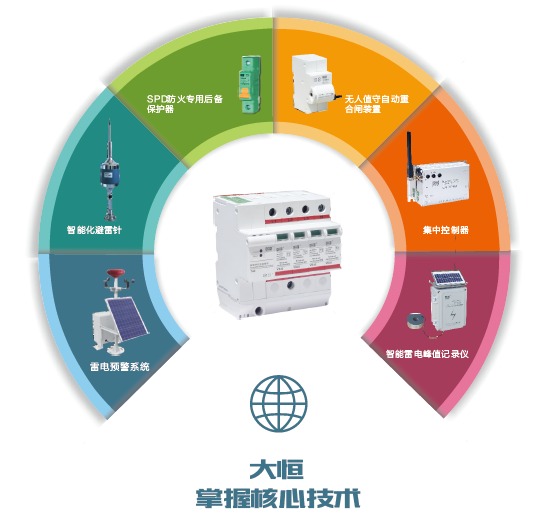

    大恒智能雷電防護在線監控系統，主要由智能浪涌保護器、SPD后備保護器、無人值守的自動重合閘裝置、集中控制器、雷電預警系統、智能避雷針、雷電峰值記錄儀、智能防雷PDU等設備組成，真正實現了對雷電臨近的主動防護、雷電流信息記錄、防雷器安全可靠運行及防雷器狀態的在線監控。

    大恒防雷系統，可通過有線、無線等網絡及電腦終端，實現遠程集中監控浪涌保護器、SPD后備保護器、智能自動重合閘等設備的工作狀態，******限度地降低電氣電子設備遭受雷擊的風險。將雷擊隱患排除在事故發生前，系統還可以進行歷史數據的記錄與統計，對雷擊多發位置動態提醒以及SPD進行實時監控。




產品的主要特點：









    ◆ 能夠在計算機上查看系統全貌，系統采用嵌入式分層方式進行查詢，可以快速檢查每個防雷裝置的工作狀態；

    ◆ 能夠保證防雷裝置始終處于有效的工作狀態，保證防雷裝置失效或漏流時不起火、不爆炸；

    ◆ 能夠使管理者無論在任何地方，只要在身邊有網絡的地方，便可隨時隨地查看和管理系統的數據；

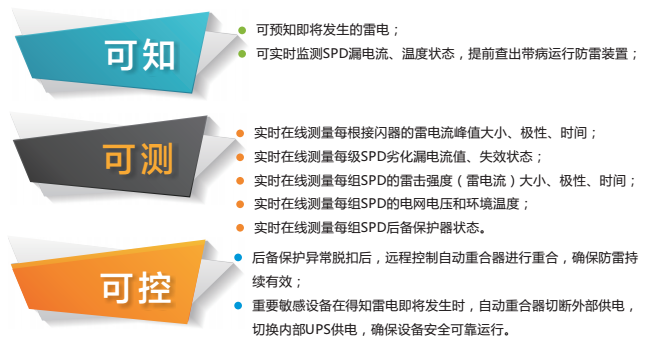

產品的主要優勢：









    ◆ 安全：使用SPD后備保護裝置，可有效防止防雷器因失效、漏流造成的火災事故；

    ◆ 可靠：使用智能化的防雷產品，可實時在線監測和控制每一級防雷裝置的工作狀態；

    ◆ 技術領先：可通過有線或無線實現遠程，自動控制各類防雷器， 實現集中化管理；

    ◆ 可知：可預知即將發生的雷電，可實時監測SPD漏電流、溫度狀態，提前查出帶病防雷裝置；

    ◆ 可測： 可在線測量每根接閃器的雷電流峰值大小、極性、時間，以及SPD電網電壓和后備保護器狀態；

    ◆ 可控：后備保護器異常脫扣后，遠程控制自動重合器進行重合，確保防雷持續有效，重要敏感設備在得知雷電即將發生時，自動重合器切斷外部供電，切換內部UPS供電，確保設備安全可靠運行。

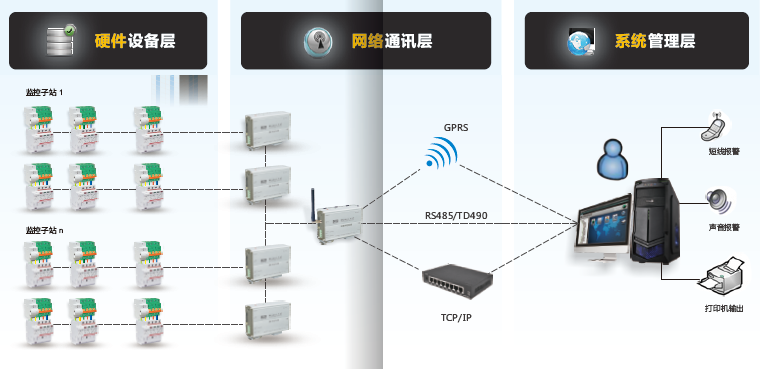

雷電防護系統的系統架構




    大恒智能雷電防護在線監控系統的系統架構是由硬件設備層、網絡通訊層、系統管理層三部分組成。

    1、硬件設備層：主要包括最基本的雷電防護單元，自動升降接閃裝置、雷電預警系統、SPD后備保護裝置、自動重合器、智能SPD、接地電阻測量設備等；

    2、網絡通訊層：主要包含集中控制器、TD490總線、RS485總線、GPRS網絡模組、監控交換機等；

    3、由網絡管理軟件、服務器、云計算組成，它包含有線、無線、總線協議等；

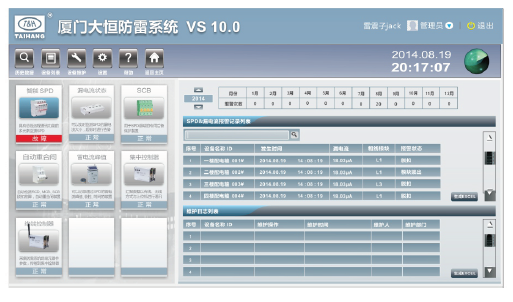

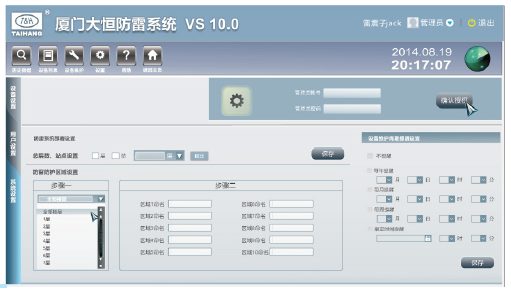

雷電防護系統的軟件系統：




    1、狀態查詢：選擇設備可查看設備狀態以及設備技術參數等詳細信息









    2、歷史查詢：查詢相關設備的名稱、位置、地址及型號，歷史操作情況









    3、實時預警：可實時監控設備運行情況，對故障設備進行提醒和預警；









    大恒智能雷電防護在線監控系統的設計圖例：




    1、能夠在終端計算機上查看：SPD狀態、SCB是否脫扣、SPD漏電流值、SPD安裝點電網電壓、環境溫度、濕度、雷電記錄數據、接地電阻；

    2、自動巡檢防雷裝置，對于SPD漏電流超過標準20uA能夠自動報警，能夠?qū)PD狀態、SCB脫扣、接地線路斷開、等電位出現問題自動報警；

    3、可通過總線遠程自動、手動控制；SCB保護脫扣自動重合閘；RCD脫扣自動合閘，可實現無人值守供電，高層建筑雷電預警













雷電防護系統的硬件組件：

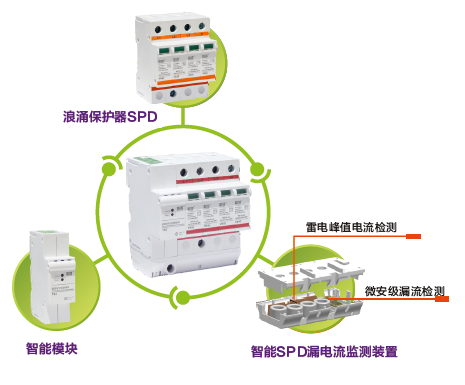

1、智能浪涌保護器

    目前國內外防雷工程受到技術限制，都采取SPD通過雷電流計數判斷及根據測量MOV溫度判斷SPD的漏電流大小，此方法無法測量純阻性的微安級漏電流，廈門大恒科技有限公司經過多年的探索，率先解決了SPD微安級漏電流監測的技術瓶頸，并且實現了雷電的主動防護及防雷器狀態的在監測。




    智能浪涌保護器的主要功能：




◆ 內含智能SPD漏電流監測裝置：     可進行雷電峰值電流檢測、微安級漏流檢測；     采用CT傳感器，可檢微安級純阻性電流；     產品符合GB/T 21431-2015相關規定；     可測量雷電流的峰值、時間、極性；     ◆ 包含智能SPD通信模塊：     系統采用TD490通信總線，設備間無組從關系；     漏電流及設備狀態信息主動上報至終端；     相關設備帶有運行電壓監測，環境溫度監測模塊；     ◆ 浪涌保護器SPD特點     輸出殘壓低，過電壓響應時間快；     失效指示功能，紅色窗口出現為失效狀態；     熱敏控制過熱危險扣機構，聯動提示窗口；




    智能浪涌保護器的主要技術參數




產品型號	In	Imax	Uc	Up	雷電流記錄閥值	記錄******電流	漏電流測試精度
VA150E1L	limp=25kA		440v	≤2.5kV	1kA	100kA
VA60E1L	60kA	100kA	385V	≤2.3kV	1kA	100kA	1uA
VB40E1L	40kA	80kA	385V	≤2.1kV	1kA	100kA	1uA
VC20E1L	20kA	40kA	385V	≤1.8kV	1kA	100kA	1uA
VD10E1L	10kA	20kA	320V	≤1.2kV	1kA	100kA	1uA

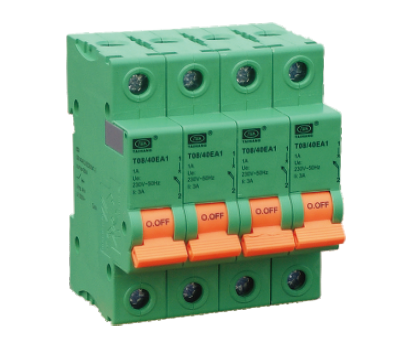

2、SPD專用后備保護裝置

    浪涌電流沖擊下不誤動作，保證浪涌保護器持續有效工作，而當線路出現暫態過電壓或SPD劣化引起的大于5A的工頻電流時速斷，防止SPD起火。

對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD因異常 暫態過電壓時SPD發生熔穿短路，以及能有效保護SPD因發生劣化致使 SPD啟動電壓降到低于電源電壓，工頻漏電流增大，造成造成嚴重火災 事故。當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電 氣設備防雷始終處于有效狀態。     SPD專用后備保護器主要特點     ◆ 工頻小電流3A速斷；     ◆ 沖擊電流耐受能力強；     ◆ 運行短路分?jǐn)嗄芰?yōu)異；     ◆ 沖擊電流殘壓低；




    SPD專用后備保護器技術參數




產品型號	耐受沖擊電流	運行短路分?jǐn)嗄芰?	工頻電流脫扣值	極數
T08/100	25kA(10/350us)	50kA	3A	1P   2P   3P   4P
T08/100	100kA(8/20us)	100kA	3A
T08/80	80kA(8/20us)	20kA	3A
T08/80	80kA(8/20us)	35kA	3A
T08/60	60kA(8/20us)	6kA	3A
T08/60	60kA(8/20us)	20kA	3A

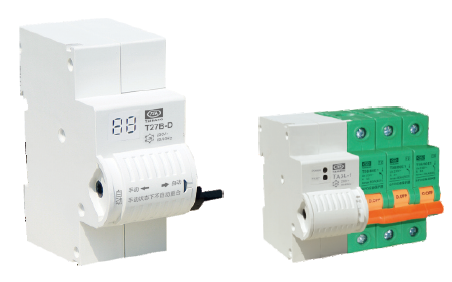

3、無人值守自動重合閘




    針對無人值守供電裝置——微型斷路器（MCB）、SPD前置過流保護裝置（SCB）、剩余電流保護器（RCD）脫扣后系統不能正常作、無人值守移動基站防雷裝置。




    智能自動重合閘主要功能特點：




◆ 帶有故障自動檢測重合閘功能；     ◆ 配備安全鎖銷，手動操作更安全；     ◆ 手動、自動功能切換，方便現場檢測維護；     ◆ 采用先進的高性能馬達、電子控制電路，        體積小、可靠性高；     ◆ 具有干接點遠程分閘、合閘控制，        RS485總線通訊、報警功能；




    智能自動重合閘技術參數：




項目名稱	技術參數
額定電壓	220VAC
合閘時間	T<2s
操作機構次數	>20000
遠程開合控制	控制合閘與分閘<2s
重合次數	3次（可編編程0-99）
重合間隔	5s（可編編程0-99）
總線通訊	RS485傳輸距離：<1000m

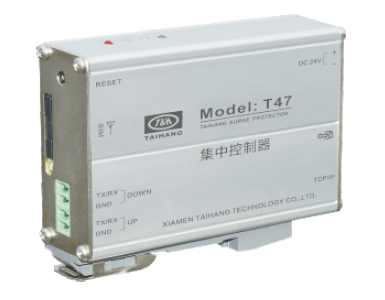

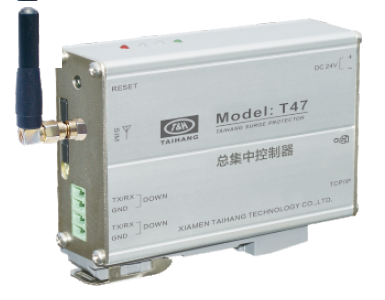

4、集中控制器




    集中控制器用于采集多路終端控制器信息，并與終端上位機連接，將采集到的信息發送上位機。




    集中控制器技術參數




項目名稱	技術參數
供電方式	12VDC
通訊方式	GSM無線、TCP/IP、TD490總線、USB
GMS無線	不限距離
有線以太網	<50m
TD490總線傳輸距離	1000m
脈沖群落	4級




    集中控制器技術參數




項目名稱	技術參數
供電方式	12VDC
通訊方式	TD490總線、USB
有線以太網	<50m
TD490總線傳輸距離	1000m
脈沖群落	4級

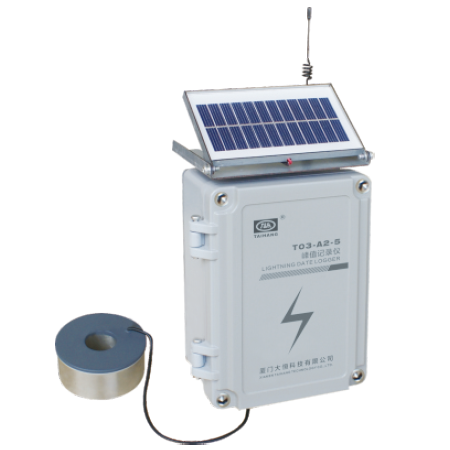

6、智能雷電峰值記錄儀




    智能雷電峰值記錄儀可對雷電流峰值、時間、次數進行準確記錄，當設備出現異常損壞情況時，根據記錄的數據進行分析，查找事故根源，對于改進設備雷電損害防防護方法，提高設備可靠性運行具有重要意義。




智能雷電峰值記錄儀主要特點：     ◆ 雷電響應靈敏度、閥值小、量程大；     ◆ 能夠記錄雷擊脈沖電流峰值、發生時間、極性；     ◆ 采用太陽能供電裝置，適合在無電源支持的場所安裝；     ◆ 產品擁有*********防爆認證，適合在易燃易爆場所使用；     ◆ 產品采用CDMA無線傳輸技術，滿足各類場所的雷電信號監測、記錄、發送；     智能雷電峰值記錄儀技術參數：     項目名稱     技術參數     工作電壓     3.7VDC     記錄閥值     1kA     信號類型     10/350us、8/20us     記錄******峰值     100kA     測量通道     1個     無線發送方式     無線模塊短信發送至后臺

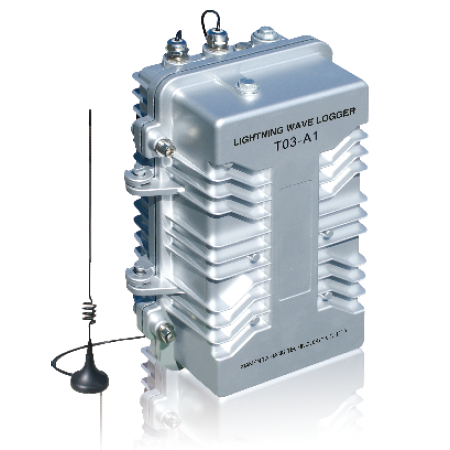

7、智能雷電波形記錄儀

    智能雷電波形記錄儀，主要用于鐵路、電力、鋼鐵、石化、通訊、氣象等行業。根據記錄的雷電發生時刻、地點、波譜分布、波頭陡高、波尾震蕩、能量分布等為我們提供科學的設計依據。




智能雷電波形記錄儀主要特點：     ◆ 采集的數據完整性好、準確度高；     ◆ 使用高精度傳感器，測量接閃電流范圍廣，安裝方便；     ◆ 雙通道連續實時同步采集，每條記錄時長可達1000ms；     ◆ 采用位電荷映射和GPS定位技術，定位定時精準無誤；     智能雷電波形記錄儀技術參數：     項目名稱     技術參數     工作電壓     12VDC/220VAC     采集密度     100MHz(100點/us)     記錄精度     12位AD     信號帶寬     100MHz     記錄長度     10ms/100ms/1000ms     信號幅值     ******電壓幅值<8V     定位數據     GPS     信號輸出     CDMA/GSM     無線發送方式     無線模塊短信發送至后臺




8、智能化避雷針




    智能化避雷針，內置信息記錄和發送模組，可對接閃的雷電信息進行記錄，并通過無線發送至用戶終端。




智能化避雷針主要特點：     ◆ 外殼采用透光均勻的磨砂工藝，能在連續陰雨天氣下保證系統         供電；     ◆ 導流罩曲面采用matlab仿真設計，能有效地減緩雨水沖擊，降         低風阻系數，提高接閃器機械強度；     ◆ 采用無線傳輸技術，能夠接閃的重電流峰值、時間、次數準確         無誤的記錄下來并發送到控制器；     智能化避雷針技術參數：     項目名稱     技術參數     雷電通流能力     10kA(10/350us)     記錄閥值     3kA     沖擊電阻     < 2 ?     靜態電阻     < 0.3 ?     抗風強度     62m/s     數據發送格式     電信網絡CDMA

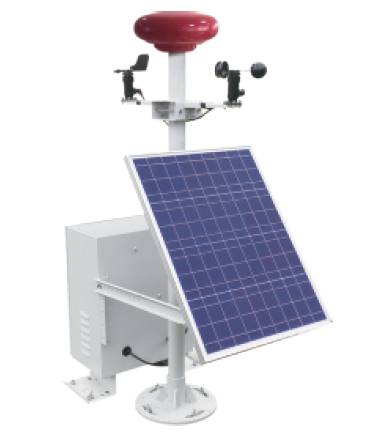

9、固態雷電預警系統




    固態雷電預警裝置，無運行轉盤，具有安全可靠、安裝簡易、無需維護。




固態雷電預警系統主要特點：     ◆ 無線組網，快速便捷；     ◆ 固態探頭，無運動轉盤；     ◆ 高隱蔽性和高可靠性，軍用品質；     ◆ 全天候、耐環境、不間斷、無損耗；     ◆ 擁有國家防爆認證，易燃易爆場所雷電預警專用；     固態雷電預警系統主要參數     項目名稱     技術參數     工作電壓     220VAC 或 12VDC     電源功耗     < 2W (非報警時)     探測電場強度     -50kV/m ~ +50kV/m     預警范圍     0 ~ 5 km     產品認證     防爆 ExdibllAT4 Gb     預警形式     三級預警輸出，連接聲光報警系統     控制主機通訊接口     以太網 / GSM / (可拓展RS232、RS485）     防護級別     防塵防水:IP65(探頭與主機) / 耐腐蝕:(金屬件):Sa2.5級

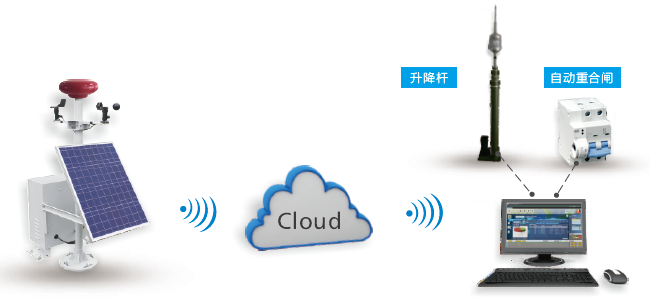

10、控制設備聯動




    雷電臨近時雷電預警系統發生警報，聯動升降桿帶動避雷針升起，并且控制自動重合閘裝置切斷主要設備電源，接閃時雷電信息記錄儀記錄雷電流信息；雷電警報解除后，聯動升降桿自動回落，重合閘裝置合閘恢復供電！











大恒智能雷電防護在線監控系統

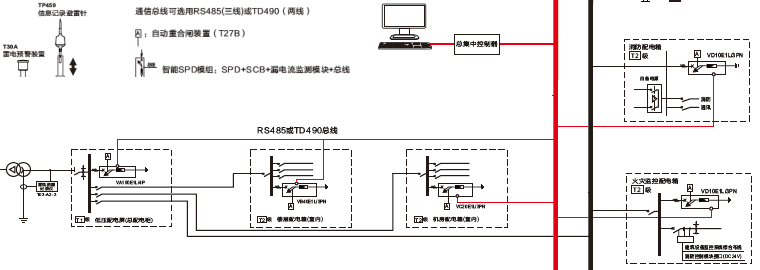

    大恒智能雷電防護在線監控系統的設計例圖

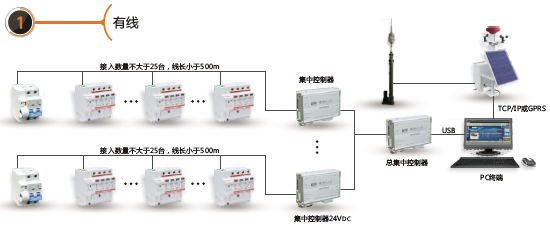

雷電防護系統現場數據總線傳輸設計圖：




一、有線 TD490

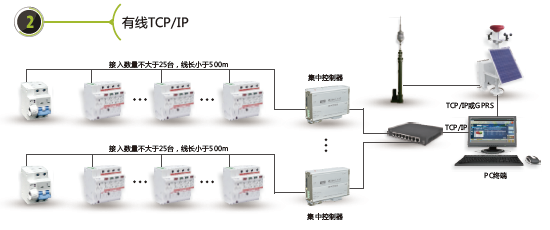

二、有線TCP/IP

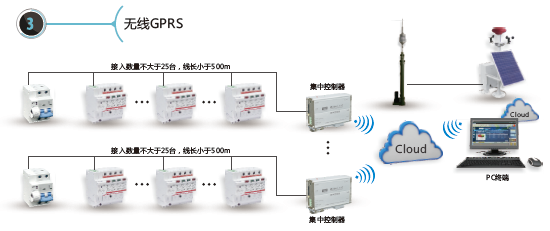

三、無線GPRS












    注：

    1、能夠在終端計算機上查看：SPD狀態、SCB是否脫扣、SPD漏電流值、SPD安裝點電網電壓、環境溫度、濕度、雷電記錄數據、接地電阻；

    2、自動巡檢防雷裝置，對于SPD漏電流超過標準20uA能夠自動報警，能夠?qū)PD狀態、SCB脫扣、接地線路斷開、等電位出現問題自動報警；

    3、可通過總線遠程自動、手動控制；SCB保護脫扣自動重合閘；RCD脫扣自動合閘，可實現無人值守供電，高層建筑雷電預警
