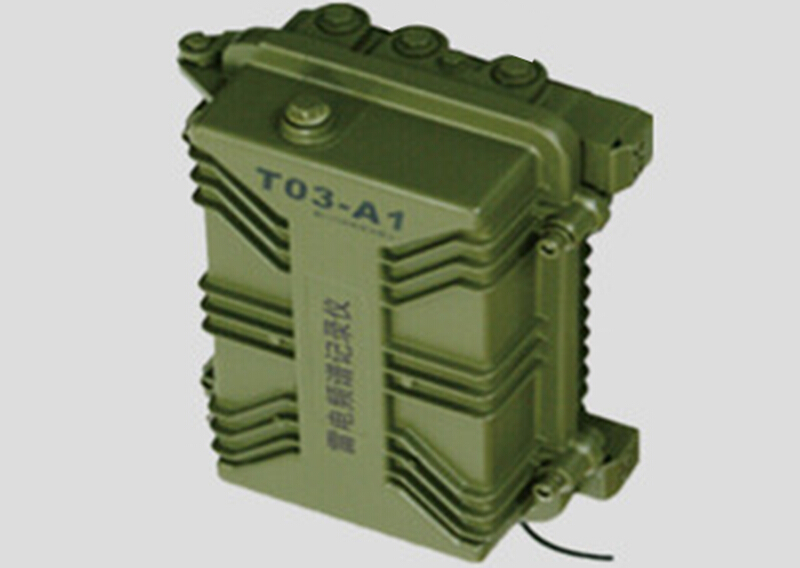

大恒 T03-A1 智能雷電頻譜記錄儀

	產品名稱：	T03-A1 智能雷電頻譜記錄儀
	產品品牌：	大恒
	產品型號：	T03-A1
	產品規格：	a / b / c
	產品顏色：	軍綠 / 銀灰
	產品參數：	1.記錄信號：雷電頻譜（能量分析、頻譜分析），輸入通道：2個　　 2.采集密度：100MHz(100點/us)，閥值觸發(量程ｘ4%)
	產品優勢：	1.能夠?qū)纂婎l譜、云閃、地閃電磁脈沖進行記錄分析 2.記錄儀采用位電荷映射和GPS定位技術，采集數據完整準確

大恒 T03-A1 智能雷電頻譜記錄儀

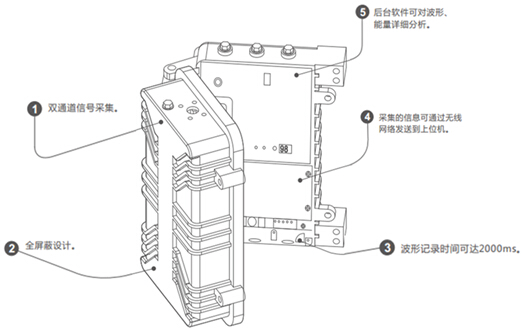

 產品特點

● 產品采用雙通道信號采集，全屏蔽設計；
● 可采集到的電磁脈沖、雷電流波形、雷電浪涌電壓、操作地電壓等信息數據；


● 采集到的數據可通過有線、無線網絡發送到上位機；

● 可通過后臺軟件對采集到的雷電信息進行波形、能量詳細分析；




產品用途

    T03-A1記錄儀采用100MHZ高速AD芯片（每10納秒采集一個數據點），能夠?qū)Πl(fā)生的云閃、地閃電磁脈沖、雷電頻譜、系統操作過電壓頻譜進行記錄，記錄儀采用位電荷映射和GPS定位技術，從羅氏傳感器采集到的頻譜信號映射到位電荷中，然后進行數據存儲處理，采集的數據完整性好、準確度高，LED數碼管顯示記錄的數量，通過RS485通訊接口可以在遠端計算機查詢記錄數據。




適用范圍

    T03-A1雷電頻譜記錄儀，主要用于鐵路、電力、鋼鐵、石化、通訊、氣象防雷科學工作者記錄自然雷電能量頻譜、系統操作過電壓頻譜，根據記錄的雷電發生時刻、地點、頻譜分布、波頭陡度、波尾震蕩、能量分布等為我們提供科學的設計依據。對于改進設備防護方法、提高設備可靠性運行具有重要意義。




主要參數

型號	T03-A1/2/a	T03-A1/2/b	T03-A1/2/c
輸入通道	2個
記錄信號	雷電頻譜（能量分析、頻譜分析）
采集密度	100MHz(100點/μs)
記錄長度	10ms	1000ms	2000ms
信號幅值	******電壓幅值<8V
觸發方式	閥值觸發（量程×4%）	閥值觸發（量程×4%）、光電觸發	閥值觸發（量程×4%）、光電觸發
傳感器（精度±10%）	羅氏線圈：50kA、100kA、300kA
工作電壓	7.6V/DC±10%,220V/AC±10%	12V/DC±10%,220V/AC±10%	12V/DC±10%,220V/AC±10%
整機功耗	待機：<2W,記錄：<8W	待機：<3W,記錄：<12W	待機：<3W,記錄：<12W
電源系統	機內：9AH
工作方式	連續
溫度范圍	-20℃~65℃
防護等級	IP65
海拔高度	≤3000m
記錄間隔	不小于100ms
信號類型	正極性或負極性
數據儲存	4G可拔插U盤
定位數據	GPS/CDMA
信號輸出	CDMA/GSM/GPRS
記錄精度	8位AD	12位AD	12位AD
數據顯示	2位LED數碼管顯示記錄的數據個數
通訊接口	RS485通訊接口，可以通過上位機進行參數設計。但不能傳送記錄數據。	GPRS無線網絡雙向通訊，記錄數據通過無線網絡實時傳輸?shù)缴衔粰C(jī)，上位機可以訪問記錄儀進行參數設置。	GPRS無線網絡雙向通訊，記錄數據通過無線網絡實時傳輸?shù)缴衔粰C(jī)，上位機可以訪問記錄儀進行參數設置。




產品其它型號

T03-A1/1 塑料密封外殼，適合在無防爆要求的場合使用。
T03-A1/2 壓鑄鋁合金密封外殼，適合在環境條件惡劣的場合使用。
T03-A1/3 壓鑄鋁合金密封外殼，頭部安裝有雷電預警裝置，適合無任何外接電源的場合使用。




相關證書









---

---

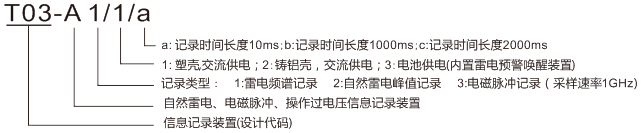

智能雷電頻譜記錄儀型號含義

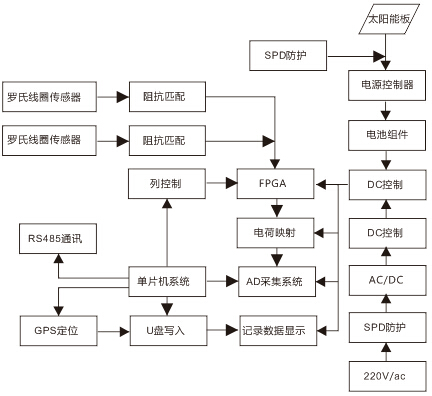

產品原理框圖

    雷電發生的概率到底多大？雷電波形是什么樣的？控制系統的設備損壞是電源故障造成還是雷電造成的？T03-A1雷電頻譜記錄儀能夠?yàn)槲覀兲峁┛茖W(xué)的雷電流或浪涌電壓頻譜記錄數據，使我們能夠更加做好雷電防護工作。









羅氏線圈傳感器		對圓鋼、扁鐵接地線采樣		對鐵塔等異型支撐腳采樣
為了使安裝更加簡便——實現快速安裝，傳感器設計成自動對位結構，能夠自動對準引下線的中心，并使用不銹鋼帶鎖緊。		傳感器夾持地線尺寸范圍  圓鋼 Φ8~Φ25mm 扁鐵 40×4mm		獨立柱、3腳、4腳鐵塔立柱為對稱分布結構的，使用柔性羅氏線圈傳感器采樣。




產品說明

密封的金屬箱，能夠在惡劣的室外環境下使用。盒內二次屏蔽結構，記錄儀工作更加安全可靠。 1.GPS天線 2.GPS定位 3.接地指示燈 4.浪涌保護器失效指示燈 5.U盤接口 6.數碼管按鍵 7.LED數碼管

通訊接口

a型記錄儀

RS485通訊接口，可以通過上位機進行參數設置，但不能傳送記錄數據。

b、c型記錄儀

GPRS無線網絡雙向通訊，記錄數據通過無線網絡實時傳輸?shù)缴衔粰C(jī)，上位機可以訪問記錄儀進行參數設置。

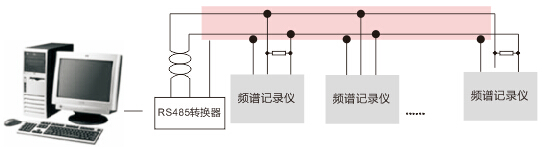

RS485通訊

1.傳輸距離≤300米，有±15KV的靜電保護。

2.通信波特率默認9600，無校驗位，1位起始位，1位終止位，8位數據。

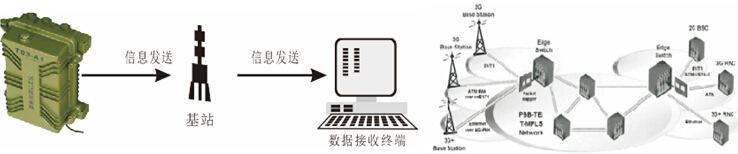

GPRS無線網絡通訊

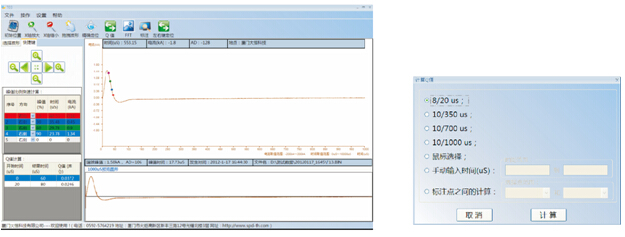

頻譜分析、能量分析

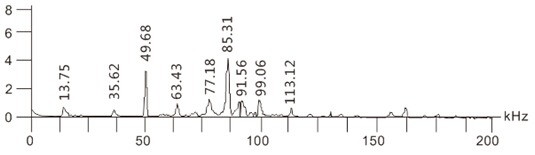

頻譜分析






    由頻譜記錄儀送來的記錄數據在后臺計算機進行數量分析，根據雷電的能量頻譜分布，采取濾除、隔離 、電壓限制等有效的防護設計。




能量分析



    根據頻譜記錄的雷電波形，在任意點進行雷電能量計算，這對雷電事故分析以及改進雷電防護設計具有重要意義。









大恒智能防雷系統

大恒 T03-A1 智能雷電頻譜記錄儀

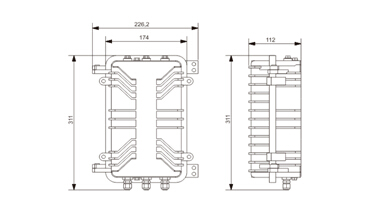

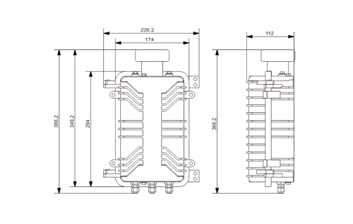

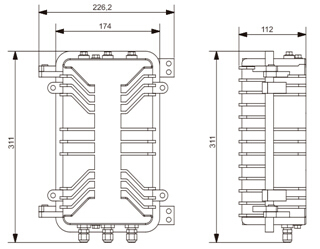

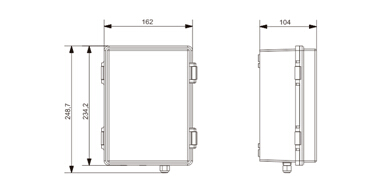

安裝尺寸圖






典型應用

案例1：采集避雷針雷電頻譜

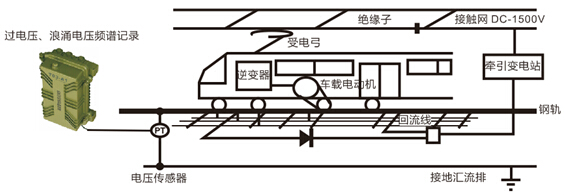

案例2：軌道交通過電壓、浪涌電壓頻譜采集






地鐵接觸網經鋼軌回流，操作過電壓、雷電浪涌電壓往往致使測量設備損壞

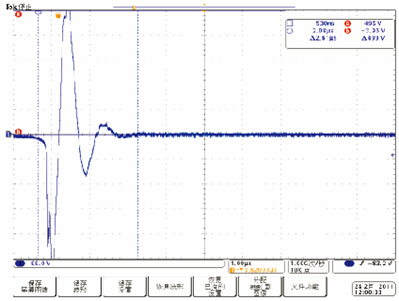

電磁脈沖試驗記錄波形

大恒 T03-A1 智能雷電頻譜記錄儀




注意事項

1.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

2.必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；

3.產品自購買日起，因制造原因而發生損壞或不能正常工作，36個自然月內本公司給予更換同類產品，超過36個自然月提供有限維修服務；
