大恒T30A 蜂窩狀智能雷電預警系統 多站點

	產品名稱：	大恒T30A 蜂窩狀智能雷電預警系統 多站點
	產品品牌：	大恒
	產品型號：	T30A 蜂窩狀雷電預警系統
	產品規格：	T30A 蜂窩狀雷電預警系統
	產品顏色：	棕紅色
	產品參數：	1.工作電壓：220VAC或12VDC 2.電源功耗：<2W(非報警時) 3.預警方式：三級預警輸出，可接聲光報警系統
	產品優勢：	1.多探測頭分布式布局，提高了預報準確性 2.交互式、云計算，大大提高了服務的效率

大恒T30A  蜂窩狀智能雷電預警系統——多站點




    大恒T30A蜂窩狀智能雷電預警系統是中國石化安全工程研究院與廈門大恒科技有限公司聯合研制的最新一代雷電預警系統。




    隨著社會經濟的發展和現代化科技水平的提高，特點是在電子信息技術飛速發展的當下，雷電的危害程序和造成的直接經濟損失和社會影響越來越大。因此，一些重要設施和區域都迫切需要雷電的測測和預警，特別是在一些易燃易爆場所及重大活動區域更需要雷電和空間電場環境的監測和預報。

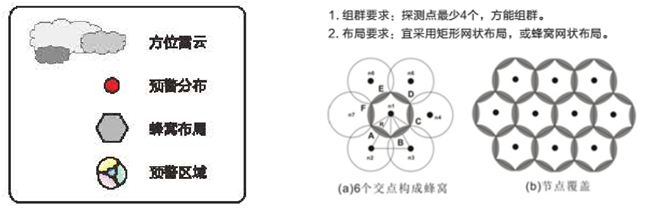

    蜂窩狀雷電預警系統是在單點雷電預警裝置基礎上進行二次組網開發，系統由無線傳輸與移動互聯網蜂窩布局探測器組成，并將獨立探測器按照蜂窩形式進行布局，通過無線傳輸及移動互聯網技術，構成多點蜂窩狀預警系統，對局部雷暴云預期走向、雷暴可能發生的時間進行預報。

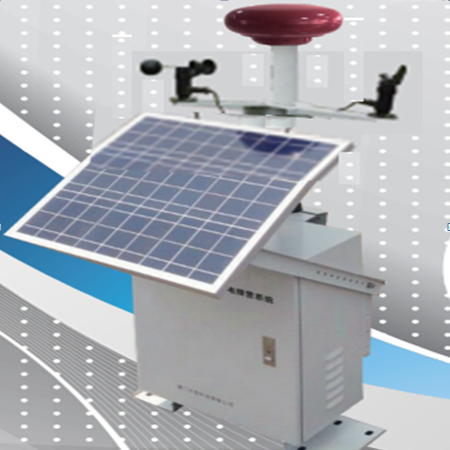

產品硬件組成：




◆  預警探測頭（大氣電場采集傳感器）
◆  風速、風向傳感器組件（可選）
◆  溫度、濕度傳感器組件（可選）
◆  預警系統數據分析運算主機
◆  預警聲光報警器組件（可選）
◆  太陽能供電和蓄電池組件
◆  服務器/客戶端應用軟件（Server、PC、手機）

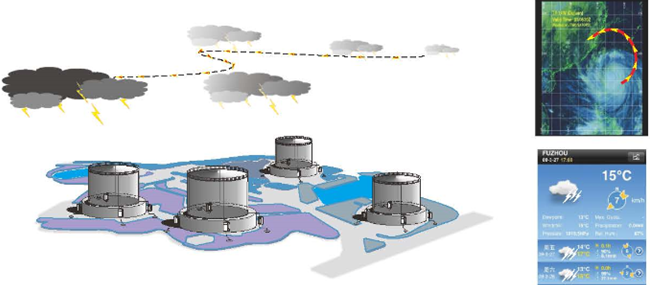

雷云軌跡測繪

    根據每個獨立雷電探測器測量的雷暴云電場強度信號，繪出電場強度分布圖，每個雷電探測器每秒鐘檢測一次雷暴云的電場強度，根據每個時段的檢測電場強度信號判斷出雷暴云的移動軌跡，據此能夠進行雷暴云在什么時間到達什么地點的預警。

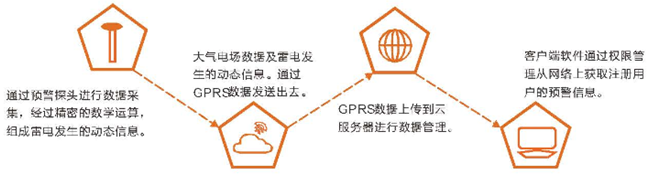

系統的工作過程




    ◆  通過預警探測頭進行數據采集，經過精密的數據運算，組成雷電發生的動態信息；

    ◆  大氣電場數據及雷電發生的動態信息。通過GPRS數據發送出去；


    ◆  GPRS數據上傳到云端服務器進行數據管理；

    ◆  客戶端軟件通過權限管理從網絡上獲取注冊用戶的預警信息；

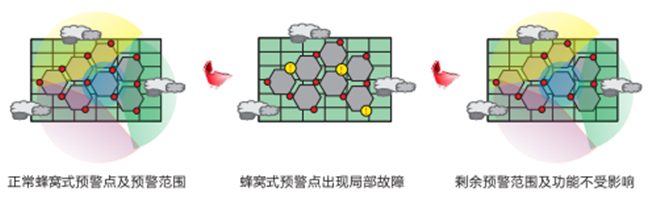

故障模式處理




    當單個探測頭或單個站出現故障時，不影響系統的運行和區域預警，從而大大提高系統的容錯能力，提高了服務區的雷電預警能力。

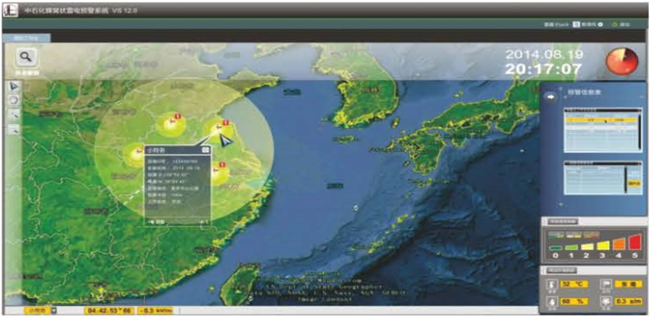

上位機軟件系統

    雷電預警上位機軟件系統言要包括時間管理、歷史預覽、報警數據查詢和地理信息監控功能。當聯機運行后，即可在主窗口實時顯示當前的電場強度，各個預警點的工作狀態并在軟件界面上對當天的電場情況進行預覽顯示。




















大恒 T30A 蜂窩狀雷電預警系統——多站點

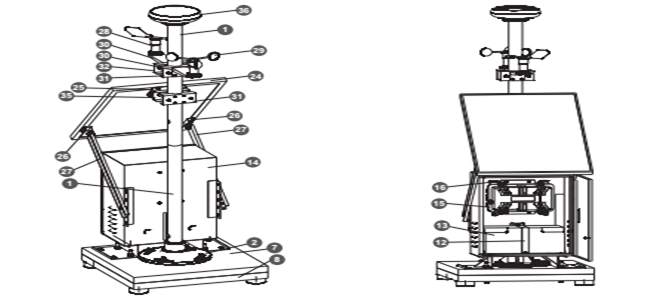

安裝說明圖

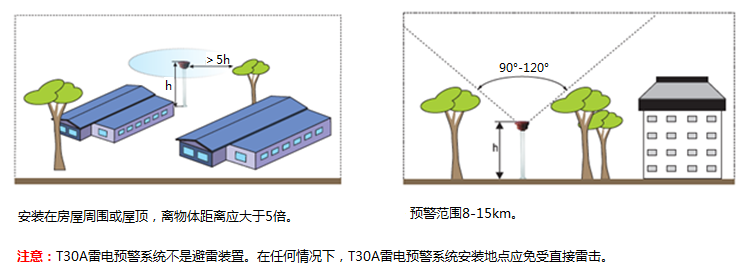

安裝示意圖

    為了雷電預警的更加準確，在安裝雷電預警探測頭時，因盡量避開周圍建筑物或通訊天線對雷云電場的干擾，預警探測頭應直接安裝在室外無阻檔的開闊地帶。安裝時使預警探測頭的視角盡量大，以保證天空和云層都在探測范圍內。

    雷電預警探測頭可直接安裝在地面上，或安裝在屋頂平臺上，探測頭必須良好接地，以便其被雷擊中時將雷電電流導向大地，并減少雷電干擾。






探測頭的安裝地點選擇

    預警探測頭安裝地點周圍環境所帶的電場，在一定程度上對電場探頭所偵測的雷云 ，電場場強值疊加干擾。此疊加干擾包括：

△ 常量電場疊加干擾：與探頭安裝地周圍的地形，地面物體構造性質，地質等有關的電場干擾。

△ 變量電場疊加干擾：與周邊植被的生長，車輛流動，生物通行，新建筑物，電纜通過，物體的擺動，地表水的流動等有關的電場干擾。

    電場探頭和數據處理卡屏蔽腔安裝在配套的580mm立桿上，該立桿底部法蘭與地腳螺栓進行固定，立桿可直接安裝在地面上。當立桿需要安裝在房屋屋頂或屋頂平臺上時，立桿的高度可重新加工，最好要讓探頭安裝在******程度地發揮其作用的地點，并且還應該考慮到該安裝位置是否便于以后對探頭的維護。

    探頭必須良好地接地，以便在其被雷電擊中的情況下能將雷電電流導向大地以及中和一些電場疊加干擾。探頭連接線裸露室外部分須穿入內徑不小于30mm的金屬屏蔽管，金屬屏蔽管應保持良好接地。

    為盡量避免疊加干擾的影響，電場探頭應直接安裝于室外無阻擋的開闊地，安裝時盡量使探頭的視野立體角α大（最小為90度）,以保證天空和云層都在探測范圍內。電場探頭如安裝在以下地點時，應注意 ：

1.探頭安裝于地面時，必須確保在距探頭10米的范圍內沒有人員、車輛、動物通行。

2.探頭安裝于有鐵絲網圈定的地面時，探頭的高度必須高于鐵絲網的高度。

3.探頭安裝于可能被積雪覆蓋的地點時，應安裝在足夠高的地方以保證探頭不會被積雪覆蓋。

4.探頭安裝于相對孤立的高層建筑物（混凝土樓房或鐵塔）時，盡量不要安裝在高樓頂部，應選擇遠離高樓的房屋頂安裝。并考慮探測開發角α被遮蓋的部分不能超過整體的三分之一。因?yàn)樵谶@種情況下，探頭的高靈敏度和“環境參數”所做的修正，會彌補高樓對其探測能力的消弱影響。并且，探頭的探測范圍將保持接近360度。

5.探頭不能安裝于靠近煙囪的地方或發電機的排氣出口處，因?yàn)闊熿F中所帶的電荷會干擾探測。

大恒 T30A 蜂窩狀雷電預警系統——多站點




注意事項

1.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

2.必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；

3.產品自購買日起，因制造原因而發生損壞或不能正常工作，36個自然月內本公司給予更換同類產品，超過36個自然月提供有限維修服務。
