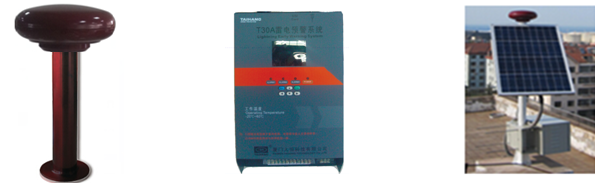

大恒 T30A 固態雷電預警系統




T30A固態雷電預警系統是中國石化安全工程研究院與廈門大恒科技有限公司，聯合研發的新一代雷電預警系統，它具有以下特點：




產品特點

● 無旋轉圓盤，固態預警探頭，具有免維護、高可靠性、高穩定性特點；

● 探測頭內部沒有運動部件，較其他雷電預警系統更安全、使用壽命更長久；

● 探頭內有一次和二次兩個電極，可實時監測近地面大氣層電場強度變化；

● 產品根據軍用技術要求設計和制造，無噪音、高隱蔽性，適合惡劣氣候下連續工作；









產品用途

1.提醒野外作業人員及時停止或暫停室外作業，進屋避雷，防止重大雷擊事故發生；

2.對某些可能造成重大危害的作業，雷擊前及時啟動緊急防御預案，減少雷電對人員的傷害危險和經濟財務損失。

比如：易燃易爆場所的室外作業，此時必須停止或是暫停；

3.就是采取一種線路隔離雷電的防護措施，對一些重要設備進行保護。




適用范圍

    T30A是高隱蔽性、高穩定性、高可靠性的國防雷電預警系統，具有一般雷電預警系統所沒有的特殊性能——沒有運動部件，安全性能非一般雷電預警系統所比擬，適合學校、車站、廣場、高爾夫球場、太陽能發電站、地鐵站、景區等地以及油庫、加油站、化工廠等易燃易爆場所安裝使用。




產品主要優勢

1) 雷電預警探測頭

    優化的外形設計能夠適應在暴雨天氣下預警，有利于減少探測頭本身對探測電場的干擾，探測頭曲面經過了計算機MATLAB仿真計算，并經過反復試驗和論證最終研制成功。






固態雷電預警系統對比動態雷電預警系統主要有以下以方面優勢

	固態雷電預警系統	動態雷電預警系統
工作原理	探測頭內部有一次和二次兩個電極，二次電極將一次電極探測電荷排在電荷柵中，轉化成數字量，從而實時地監測近地面大氣電場強度的變化。	探測頭有一個開槽的高速旋轉圓盤，通過對不斷被屏蔽及開放的探測電極帶電量的增益放大，轉換為數字電場值，從而實時監測近地面大氣層靜電場的變化。
維護性	無運動部件，無需維護。	定期清洗屏蔽轉盤，更換易損部件。
可靠性	無運動部件，可靠性高。	連續運轉的高速轉盤，可靠性較差。
安全性	無運動部件，能夠在石油、化工、油庫、液化氣站等易燃易爆場所安裝使用。	圓盤高速旋轉，不適合在易燃易爆的特殊場所安裝使用。
預警范圍	半徑5km范圍
電源支持	耗電量小，內部電池組可連續供電，適用于無電源支持的場所。	耗電量較大，只能應用在有電源支持的場所。




2) 雷電預警處理機

    大恒T30A雷電預警處理機，可與電腦連接并實現遠程雷電監控的目的，也可通過對下載的雷電預警數據的分析，對雷云電場強度和極性變化做出更準確的判斷。同時，也可以與聲光報警系統相連接進行聲光報警。






3) 預警系統功能

▲預警設置功能

系統允許用戶根據需要設置雷電預警時段，在設置時段內，如發生雷電預警情況，將進行雷電預警的聲光報警。

▲雷電預警功能

在主界面可顯示當前雷電預警的級別。

在主界面可實時監測電場強度并對其描頭，可觀察電場的變化。

在主界面中，實時顯示電池電量，方便用戶對電池進行管理。

▲系統網絡功能

大恒雷電預警系統軟件，具備了完善的網絡傳輸功能，可以通過有線或無線進行雷電預警的數據傳輸，數據的傳輸完全遵循TCP/IP網絡協議。

大恒雷電預警系統軟件，包括單站點(單探頭)版本和多站點(多探頭)中央監控軟件。單站點軟件可以作為多站點中面監控軟件的一部分而加以使用，并且，除具站點數據處理功能外，還提供電場探測數據和日志的存儲、查詢、輸出、及網絡通訊功能。

▲多站點監控系統

可管理多個站點，并可讀取并監控多個站點主機的實時數據。

可跟蹤監測較大區域范圍內的近地面大氣電場強度的變化情況。

可通過TCP/IP網絡傳輸協議，進行無線和有線方式數據傳輸。

▲歷史記錄查詢

系統具有外部存儲功能，可存儲1000條記錄。

▲時間設置功能

系統自帶記錄雷電預警發生時刻，用戶可進行校準。




主要參數

工作電源電壓	220V/Ac或12V/Dc
電源功耗	<2W(非報警時)
探頭直徑	144mm
探測電場強度	-100kV～+100kV/m
支架桿直徑	60mm
產品高度	580mm(戶外桿體長度)
工作環境溫度	探頭：-40℃～85℃  主機：-20℃～60℃
存放環境溫度	探頭：-40℃～85℃  主機：-20℃～75℃
工作環境濕度	探頭：-20％～95％  主機：-20％～90％
預警范圍	半徑5km范圍
預警形式	三級預警輸出，連接聲光報警系統
預警接口控制輸出	干接點(5A 250VAC/5A 30VDC)
控制主機通信接口	Rs232 / Rs485 /USB / CDMA / GSM
探頭重量	約1Kg
控制主機重量	約5Kg
探頭連接線線長	<500m
主機電源線型號	國標10A插頭 線長2米
備注電池	12V 2200mAh

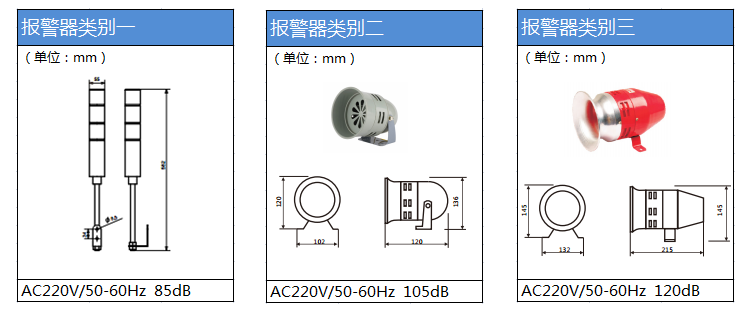

預警聲光報警器



注:報警器類別可根據實際需求選配 。




雷電預警拓撲圖

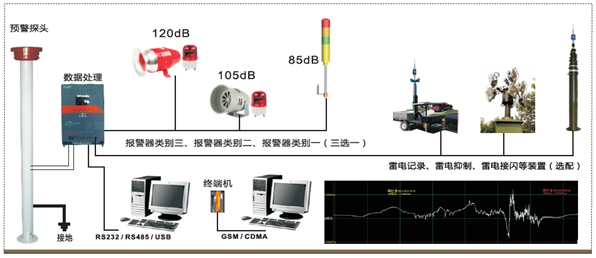

    T30A雷電預警系統由三部分組成:控制主機、預警探測頭、預警聲光報警器。同時，用戶還可以根據需求將控制主機與電腦（上位機）連接通信以達到遠程監控的目的。其中控制主機與上位機進行通信的方式包括無線模式和有線模式方式，無線模式下需要借助終端機通過CDMA或GSM網絡與上位機進行通信。有線模式下控制主機通過RS232/RS485/USB直接與上位機通信。此外，用戶也可以選配雷電記錄、雷電抑制、雷電接閃等防護裝置，使其與T30A雷電預警系統結合構成整個防雷系統。圖為防雷系統的結構示意圖。






固態雷電預警系統結構:硬件系統和軟件系統

 ㈠ 雷電預警硬件系統

1.雷電預警探頭

2.雷電預警主機(數據處理機)

3.數據信號線纜20M(探頭與控制品)

4.雷電預警主機電源線

5.雷電預警聲光報警器[選件]

6.管理電腦(帶RS232接口的臺式機或筆記本)［選件］

7.無線數據傳輸模塊(GPRS模塊＋GPRG天線)［選件］

8.SIM手機卡［選件］

9.SD存儲卡［選件］

10.RS232串口擴展卡［選件］

11.RS232通訊電纜2M［選件］

12.數據連接線纜(控制器與報警器)[選件]

13.太陽能供電系統［選件］

14.PDU防雷插座［選件］

㈡ 雷電預警軟件系統

1.雷電預警軟件系統（單站點）

2.雷電預警軟件系統（多站點）

3.系統軟件安裝環境

操作系統：Windows XP/Win7/Win8/Win2003/Win2008

數據庫系統：SQL、MYSQL

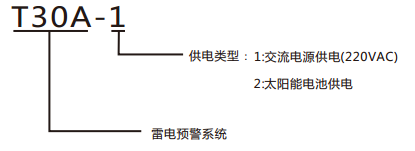

雷電預警系統型號含義







雷電預警的工作原理

1.雷電預警基本原理

    雷電的本質是雷云中的電荷在不斷變化和增加時，電場強度也在不斷變化和增強，因此可以通過監測電場強度的變化，分析它的變化趨勢，就可以進行預判是否有雷擊的發生。

    太陽風、等離子體以及磁氣圈中地磁場交互作用，形成了太陽風與磁氣圈之間的大氣電場層。在清朗的天氣里，電場強度范圍是＋500V/m～-500V/m，當雷暴接近時，電場強度范圍近+2kV～-2Kv，而當雷暴發生時，電場強度能增大到15kV以上。（注：不同海撥高度其值略有偏差）

雷暴的發生較為復雜，但變化過程較為緩慢，通常需要大約30分鐘左右，通過實時監測大氣電場異常變化，找出將要發生雷擊變化的規律，綜合參考各種數據，就可以分析和預測雷暴的發生。




2.大恒T30A的三級預警

大氣電場是與雷暴關聯最強的電氣參數，但因受雷電預警探測頭安裝位置以及周圍環境等因素影響，局部大氣電場異常不一定會產生雷暴，因此會有誤報或漏報情況發生，大恒科研技術人員通過多年對雷電頻譜的分析和研究，成功開發和設計出了雷電預警數據的離散性采集和分析的數學模型，大幅降低了系統的誤報或漏報。

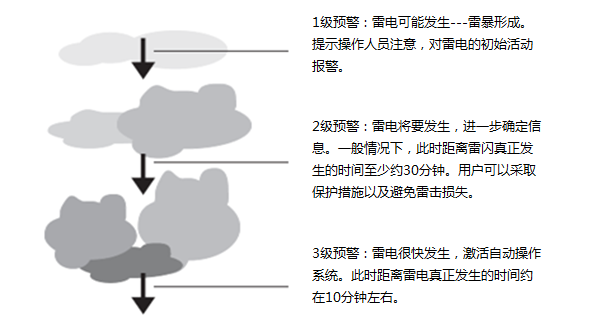

一級預警：雷暴在形成過程中，雷電可能發生，提示提醒操作人員對可能的雷暴進行注意，并通知相關人員進行注意和預防。

二級預警：雷暴將要發生階段，進一步確認信息，此時距雷閃真正發生時間至少約30分鐘左右，提醒用戶可以采取安全保護預案，以避免雷擊損失。

三級預警：雷電很快發生，激活自動操作系統，此時距雷閃真正發生的時間約在10分鐘左右，彈出警告提醒用戶采取安全防護措施，以避免雷擊損失。









雷電預警系統界面

    大恒T30A雷電預警系統主要包括地理信息監控、雷電報警信息查詢、雷電預警設置、歷史數據查詢，時間管理等功能。

1.雷電預警用戶界面

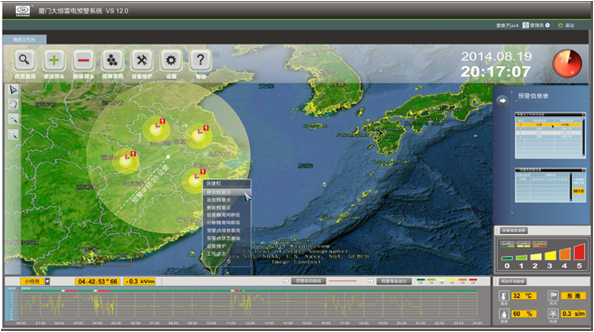

    根據安裝雷電預警探測頭的地理信息位置，直觀的在地圖上標出其位置信息和實時雷電預警信息

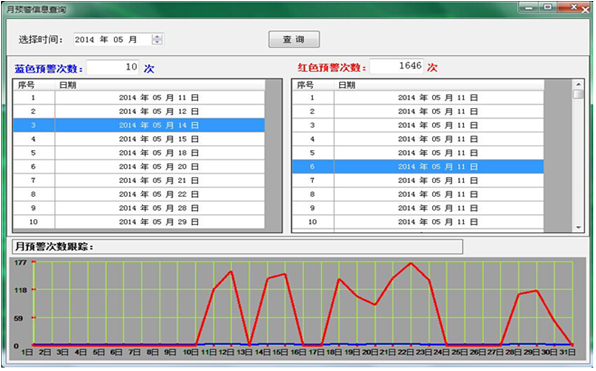

2.每月雷電預警查詢

    根據探測頭或區域統計每月雷電預警信息。

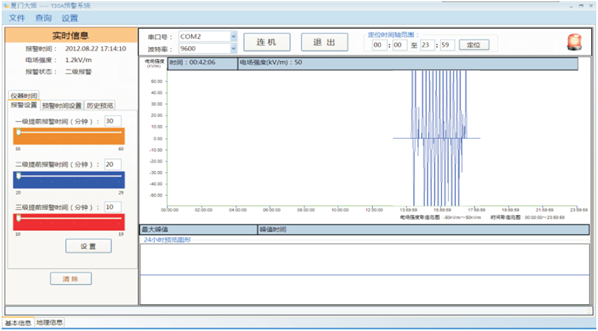

3.雷電預警三級設置用戶界面






相關證書






大恒智能防雷系統

大恒 T30A 固態雷電預警系統

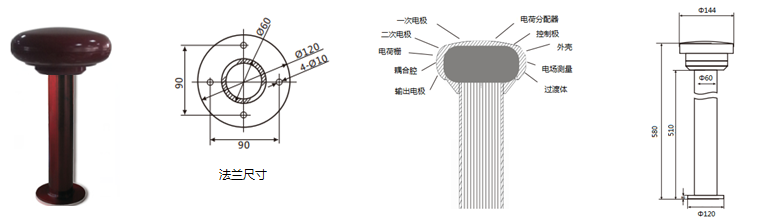

安裝尺寸圖
