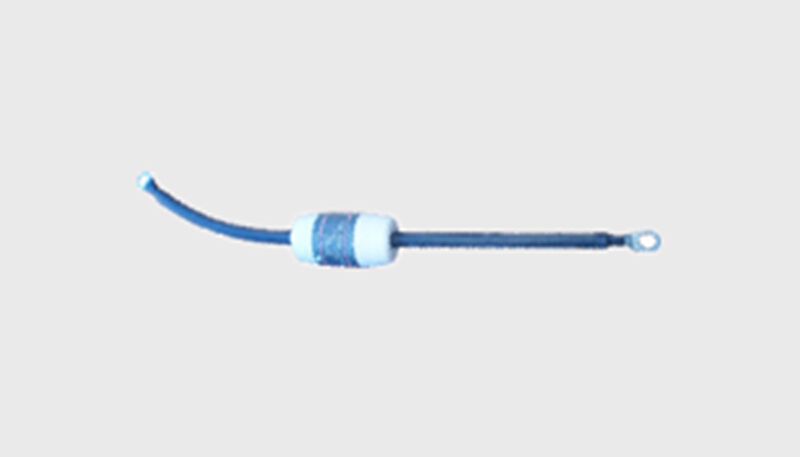

大恒 G50 等電位連接器

	產品名稱：	G50系列等電位連接器
	產品品牌：	大恒
	產品型號：	G50
	產品規格：	50KA / 80KA / 100KA
	產品顏色：	白色+藍色
	產品參數：	1.通流能力10/350μs：50KA 2.通流能力8/20μs：200KA
	產品優勢：	1.免維護，無源； 2.兩個距離較近的獨立地級之間的保護；

大恒 G50 等電位連接器




產品特點

● 免維護，無源；

● 兩個距離較近的獨立地級之間的保護；

● 安裝方便，可應用在室內及潮濕地下等環境；

● 適用于不同接地體之間、設備與地網間的連接；

● 正常工作情況下兩端為開路狀態，當有雷電或反擊時才導通；




產品用途

    由于存在各種形式的接地，如工作接地、保護接地、防雷接地等，為了防止各種不同接地體之間由于電位的不等，在雷擊過程中，容易發生反擊的現象，可以使用等地電位連接器。等電位連接器采用新型非線性元件制成，其工作原理是在正常情況下處于斷路狀態，而當連接器兩端電壓達到一定值時，兩端處于通路狀態，從而使兩端電位差接近零，當兩端電壓消失時，重新恢復至斷路狀態。

    連接器兩端的電位差大于一定數值時，連接器導通，迫使連接器兩端不同接地體電位基本相等，消除接地體間放電現象，從而避免了由于地電位差值過高危及人身及設備安全。等電位連接器正常工作狀態下為開路，從而隔離了不同接地體之間的相互干擾。




適用范圍

1.當兩個地網之間的距離小于或等于20米時，會相互影響。

2.有些特殊設備不能直接接地，但為了安全加裝了SPD,而SPD又必須接地時。

3.有些信號設備經過接地之后，受不干凈接地系統的干擾，使信號設備不能正常工作。

4.當存在各種形式的接地，如安全接地、弱電接地、強電接地、防雷接地等，而各個接地之間不能夠統一成聯合地網時。




主要參數與訂貨號

型號	G50	G80	G100
訂貨號	4031500004	4031500003	4031500002
通流能力10/350μs	50KA	80KA	100KA
通流能力8/20μs	200KA	300KA	400KA




產品相關證書






大恒其它相關產品

大恒 G50 等電位連接器

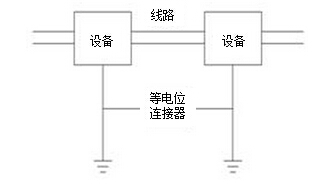

安裝示意圖









安裝說明

1.連接線要求短、粗、直；

2.本等電位連接器在正常使用中不需特別維護；

3.產品在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全；

4.本產品為串聯連接方式，將產品串聯在適合的地線上即可。裝在被保護設備（或系統）前端，安裝時離設備（或系統）越緊越好；

大恒 G50 等電位連接器




注意事項

1.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

2.所有接線露銅部分必須加絕緣套管，用于連接防雷保護器的接線必須盡可能的短；

3.該產品只能在規定的條件下使用，若超出其給定值，都可能造成電涌保護器本身或設備的損壞；

4.必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；

5.產品自購買日起36個自然月，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月提供有限維修服務；
