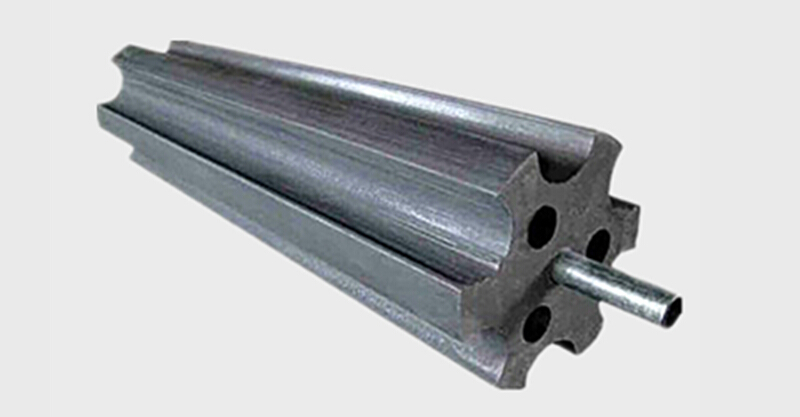

大恒 JDM-03 梅花型接地模塊

	產品名稱：	JDM-03 梅花型接地模塊
	產品品牌：	大恒
	產品型號：	JDM-03
	產品規格：	JDM-03
	產品顏色：	黑色
	產品參數：	1.機械強度：抗折＞6Mpa； 2.電阻率：2Ω.m；
	產品優勢：	1.穩定的超低電阻 2.強大的抗壓強度

大恒 JDM-03 梅花型接地模塊




產品特點

● 穩定的超低電阻；

● 強大的抗壓強度；

● 超長的使用壽命；




產品用途

    接地模塊是一種以導電非金屬材料為主的接地體，是用于降低接地電阻的專用產品，適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。




適用范圍

    接地模塊主要適用于工民建、電力、通訊、鐵路、石油、化工等所有需要工作接地、安全接地和防雷接地的場所。




產品技術參數

型號	JDM-03
電阻率	≤2Ω.m
機械強度	抗折＞6Mpa
規格	Φ150*1000




工作原理說明

    接地模塊采用天然礦石、磷片、石墨等非金屬導電物質為主劑，是無機物理型降阻產品，無化學污染物，具有良好的化學生物穩定性、土壤親和性、吸水性、保水性，可以降低土壤與接地模塊間阻抗，降低接地體、接地線暫態電位梯度，降低跨步電壓和接觸電壓，減少發生地電位反擊的概率，使得沖擊電流迅速釋放到大地中。




相關證書






大恒其他相關產品

大恒 JDM-03 梅花型接地模塊




施工方式

1.復合式接地模塊可采用水平及垂直埋置，其深度必須達到恒濕層但不得小于0.8m，越深效果越佳；

2.模塊與模塊間距建議以4m為準，若環境條件不允許，可適度放寬或縮??；

3.地線與復合式接地模塊（不銹鋼芯架）連接時采用壓接端子式連接；

4.與接地模塊相接泥土，請加水搗成糊狀以利其相互密切接觸提高降阻效果；

5.端子壓接需確實,并將螺絲確實旋緊，再用1：2水泥砂漿確實封裝接頭處，避免電極接頭金屬部分腐蝕，影響使用壽命；

6.接地模塊極芯間相互連接或與接地網連接時，必須搭焊，長度至少應為地極芯寬度的2倍，焊接處應消除焊渣，并采取防腐措施；


7.回填時優質粘土，還應適量灑水，分層夯實，待模塊充分吸濕24小時后測量接地電阻。




梅花型接地模塊水平施工示意圖

①.接地模塊溝槽 ②.接地模塊 ③.水平接地溝 ④.連接點 ⑤.水平接地體

山區線路接地模塊布置示意圖

①.接地模塊 ②.水平接地體

大恒 JDM-03  梅花型接地模塊




注意事項

1.貯存避免高溫、曝曬。
2.運輸和安裝時，應避免機械力或摔打等損傷模塊。
3.北方高寒地區，模塊應埋設在凍土層以下。
