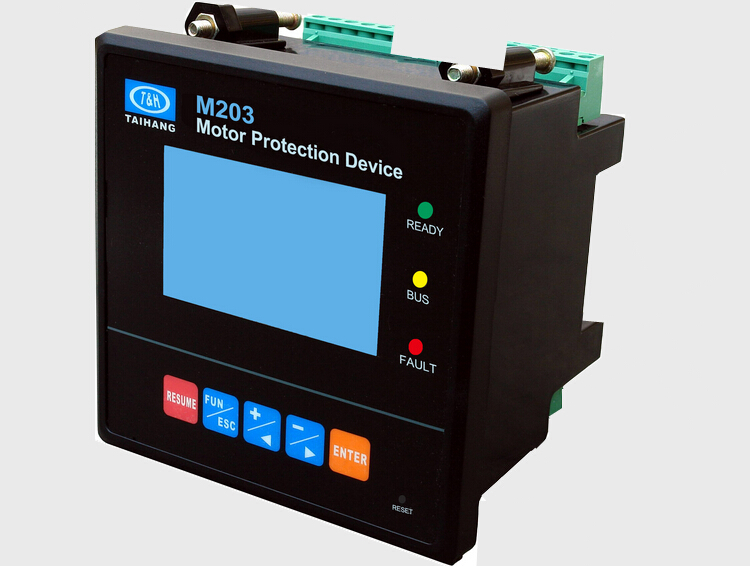

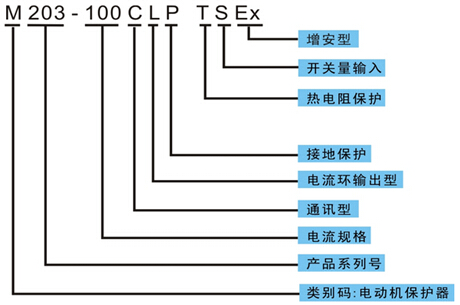

大恒 M203EX-100 高性能電動機保護器

	產品名稱：	M203EX-100 高性能電動機保護器
	產品品牌：	大恒
	產品型號：	M203EX-100
	產品規格：	6A / 10A / 32A / 50A / 100A / 200A
	產品顏色：	黑色
	產品參數：	1.電流規格：6A、10A、32A、50A、100A、200A 2.長寬高：105×105×90mm
	產品優勢：	1.獨創“短路模式識別”功能 2.支持短路、接地故障專用繼電器保護輸出，可直接分?jǐn)喾謩?lì)脫扣器等開關設備

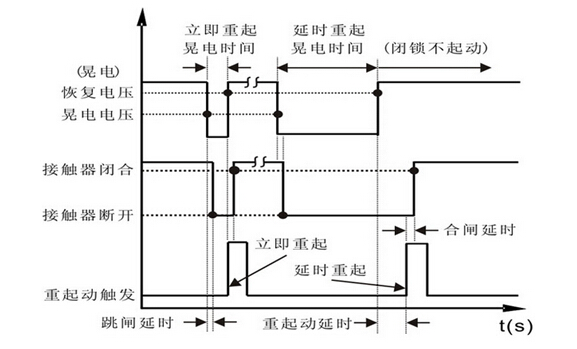

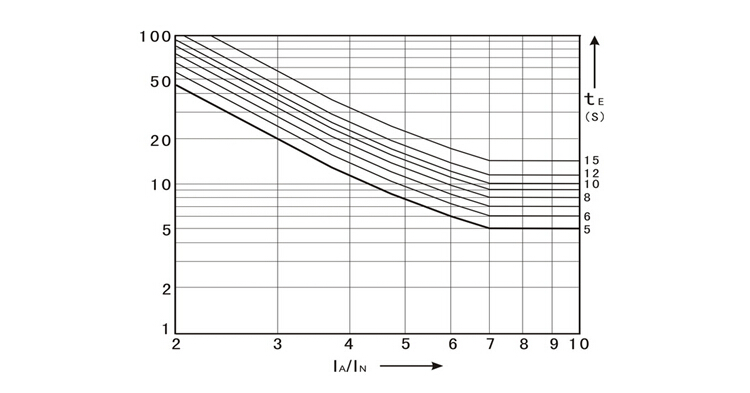

大恒 M203EX-100 高性能電動機保護器 產品特點 ● 超強微電腦DSP數字信號處理芯片，全部交流信號自動頻率跟蹤真有效值測量，快速、準確； ● 128X64藍屏LCD中文信息顯示，用戶界面更友好；96*96規格面板，內部高度集成化，造型美觀； ● 配套“三相＋零序”一體化互感器，可測量7倍以上的電流過載，工作范圍高達315A而無需外接互感器； ● 獨創“起動堵轉模式識別”采用時域特征智能識別算法，無需人工干預即可準確識別電動機是否發生堵轉故障； ● 獨創“短路模式識別”可以準確地識別出電動機是否發生相間短路故障，對于難于采用幅度鑒別保護將十分有用； 產品功能 1.更為靈活的脫扣設定，保護脫扣可編程控制； 2.融保護與測量功能于一體：豐富的電參數測量功能和強大的保護功能有機融合； 3.防晃電自起動功能允許支持長達200S以上的晃電(停電)再起動，便于實現電動機的分批再起動； 4.自診斷功能，工業級抗干擾、寬溫度范圍電路設計，主要元器件均采用進口工業級器件，確保保護器可靠工作； 5.多種負荷工作狀態熱力學數學模型，模擬了電動機發熱散熱規律，保護器反時限脫扣，可對電動機提供******保護； 6.負荷保護隔離輸出常開/常閉觸點電氣上完全絕緣，常開觸點具有高達2500VAC的耐壓能力，完全符合GB 14048.1、GB14048.4標準，尚未看到其他廠家的類似產品達到該要求； 功能說明 功能類型 功能說明 測試功能 三相電流、電流不平衡度、漏電電流、三相電壓、電壓不平衡度、電網頻率、相序、功率因數，視在功率、有功功率、無功功率、消耗電量、總運行時間、開關輸入狀態、電網晃電次數。 保護功能 4個/5組織保護繼電器輸出端口，具有過載、欠載、過壓、欠壓、三相電流/電壓不平衡、缺相、堵轉識別、短路識別、起動超時、相序、增安型、電動機熱電阻（PTC/NTC）、接地、（晃電）自動重起動等保護。 顯示功能 測量參數、電動機工作狀態、通訊狀態、并在故障發生時發出故障信息（LED燈閃爍、蜂鳴器報警）。 變送功能 可將三相電流、電壓、三相平均值、功率參數變換為4~20mA電流量輸出，輸出參數和量程可編程設定。 控制功能 6個開關量隔離輸入，可實現遠程開機、停機、復位和工藝聯鎖控制。支持：直接、Y-D、 自耦降壓、正反轉、軟起動器等多種電動機起動方式。Y-r自耦降壓起動除具有“轉換時間”工作模式外，還支持“電流檢測”轉換工作模式。 通訊功能 通過RS-485通訊接口、Modbus-RTU通訊模塊，可通過上位機對保護器進行“遙測、遙控、遙調、遙訊”的“四遙”控制；實現測量自動化。 追憶功能 每個保護器可存儲最近20次（"脫扣"和"報警"故障各40次故障記錄。上位機可保存所有電動機發生的多種歷史故障參數，并可對歷史數據進行查詢和打印。 復位功能 可根據情況對發生故障的電動機進行“手動/自動”復位及“近程/遠程”復位，自動復位延時時間可自由設定。 產品用途 1.支持短路、接地故障專用繼電器輸出 , 可直接分?jǐn)喾謩?lì)脫扣器等開關設備。 2.主芯片采用美國Microchip公司的工業級高性能16位DSP電腦芯片，內置12位A/D轉換器，可直接測量交流信號的真有效值。 3.M203系列高性能電動機綜合保護器在上一代M系列的基礎上發展起來，技術先進，測量參數豐富，功能更強大，保護功能更完善，可為1200V以下電壓等級的各種中高檔電動機提供完善的全方位保護。 適用范圍 1.可為1200V以下電壓等級的各種中高檔電動機提供完善的全方位保護，特別適合石油、化工、煤炭、電力、礦山等行業，技術先進，測量參數豐富，功能更強大，保護功能更完善。 2.配套專有技術“三相＋零序”一體化“洛氏線圈”互感器，在各規格均可測量7倍以上的電流過載，工作范圍高達315A而無需外接互感器，即使在空間狹小的MNS柜中，也能自如地安裝和使用；配合CT130標準互感器轉接器(5A/1A)更可以適合更大規格電動機的全方位監測。 產品圖 高性能電動機保護器型號含義  例如：“M203-200”表示：M203基本型，200A規格；“M203-50CLP”表示：M203型50A規格，有通訊、電流環模擬量輸出、有接地保護功能，以此類推。 設計選型 型號 功能 CT125規格 增安型馬達保護M203Ex-100 開關量輸入熱電阻保護接地保護電路環輸出通訊 M203自帶一體化傳感器CT125，標準電流規格：6A/10A/32A/50A/100A/200A (200A以上另選CT)選型時應大于馬達額定運行電流值。如馬達11KW，額定電流32A，選用多功能B型綜保，設計型號為M203B-32。 CT130標準電流傳感器由3個密電流互感器、1個精密零序電流互感器和處理電路組成。量程為:1A;5A。推薦使用5A規格。用于不能滿足要求的CT125場合，如更大的電流規格(保護用電流互感器由用戶自備)。5A規格互感器輸出功率不小于5 ~ 3.75VA。 通用型馬達保護M203A-100 接地保護 功能型馬達保護M203B-100 開關量輸入接地保護電流環輸出通訊 增安型保護 M203保護器增安型保護tE曲線如下圖所示： 自動重起動保護 M203保護器具有晃電重起動保護功能，可分為立即重起動和延時重起動保護，如下圖所示。 端子分布 M203Ex-100  應用設計圖 M203A-100與M203B-100 應用設計圖 相關證書 大恒其它相關產品

大恒 M203EX-100 高性能電動機保護器

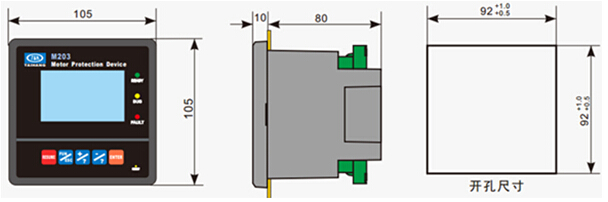

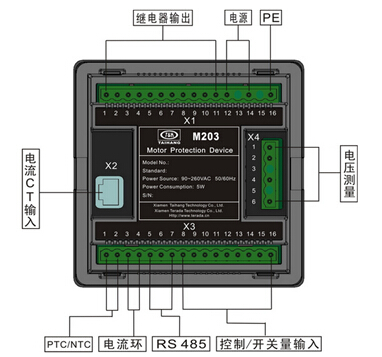

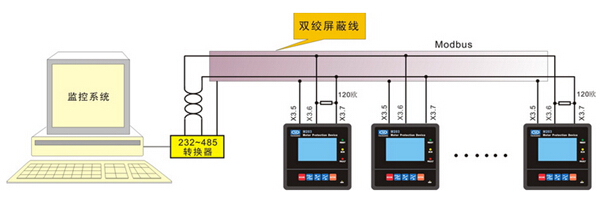

產品安裝尺寸 通訊網絡連接 上位機PC工控機通過RS-232～485轉換器和M203的通訊端口相連，如圖所示:
注意: 需要在第一臺和最后一臺通訊線、之間并M203 A B接歐姆電阻來平衡通120訊網絡。	上位 PC工控機通過RS- 232~485轉換器和M203的通訊端口相連（如圖所示）,理論上最多可以連接127臺M203。實際設計建議每個串口聯機臺數不超過32臺，否則應使用多個串口。

大恒 M203EX-100 高性能電動機保護器

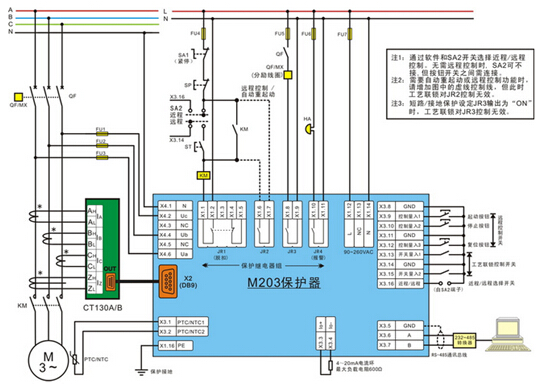

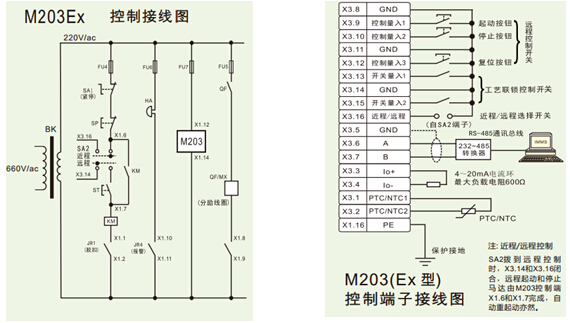

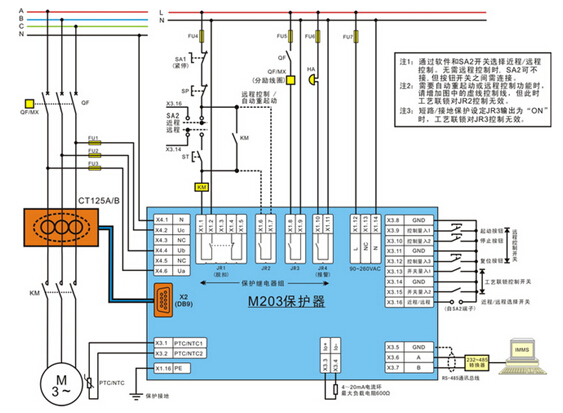

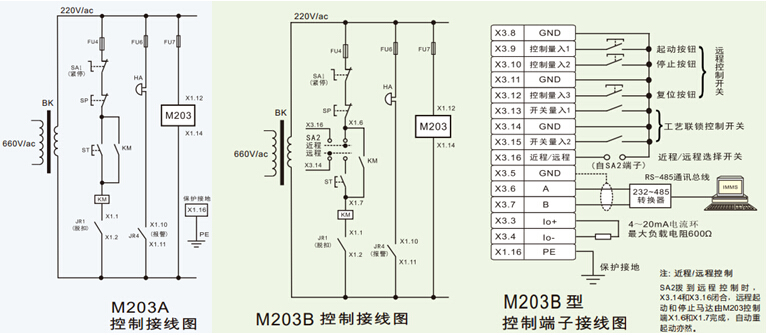

應用接線圖

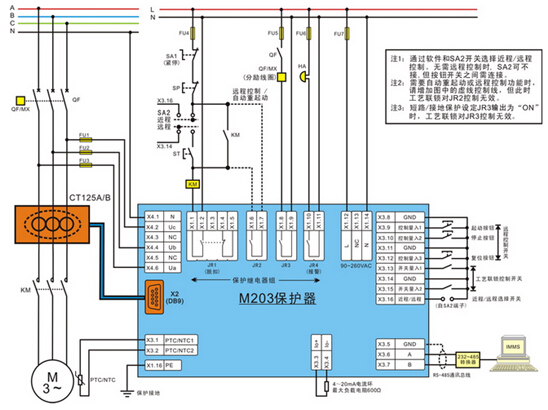

直接起動

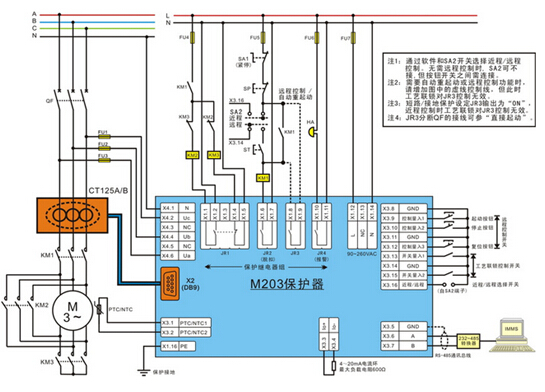

星三角起動









正反轉起動









 采用CT130電流轉換器直接起動
