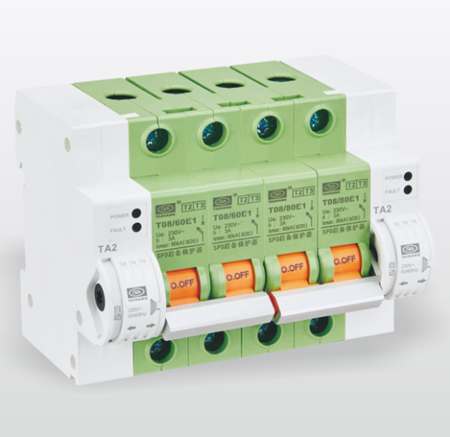

大恒 T08系列 智能自動重合SCB

	產品名稱：	大恒 T08系列 智能自動重合SCB
	產品品牌：	大恒
	產品型號：	TA2 & T08、TA3 & T08
	產品規格：	TA2&T08(1P)、TA2&T08(2P)、TA3&T08(3P)、TA2&T08(4P)
	產品顏色：	白色+草綠
	產品參數：	1.TA2、TA3自動重合器 2、T08系列SPD專用后備保護器
	產品優勢：	1.配備安全鎖銷，自動/手動操作； 2.采用先進的馬達、電子控制電路； 3.可通過RS485總線進行遠程程控制；

大恒 T08系列 智能自動重合SCB




自動重合SCB         對于非常重要的電氣設備，如果SPD后備保護器一但脫扣，設備就會失去防雷保護。配套自動重合裝置的SCB適用于無人值守的數據交換中心、超高層建筑、大型廣場、消防電氣控制設備、變電站、重要配電房等配套的防雷裝置，如果SPD后備保護器意外脫扣，自動重合閘裝置可立即進行重合，保證設備防雷持續有效！
產品特點： ◆ 配備安全鎖銷，手動操作更安全； ◆ 手動、自動功能切換，方便現場檢修維護； ◆ 采用先進的馬達、電子控制電路、體積小、可靠性高； ◆ 具有干接點遠程分閘、合閘控制，通過RS485總線通訊、報警功能； ◆ 群脈沖抗干擾度達到IV級；




自動重合裝置技術參數




型號	TA2	TA3
寬度尺寸	18mm	36mm
額定電壓	AC100/230V 50/60Hz	AC100/230V 50/60Hz
重合延時時間	5s(可設)	5s(可設)
機械壽命	20000次	10000次
合閘、分閘動作時間	≤3s	≤3s
連續合閘次數	默認3次（可設）	默認3次（可設）
EMC符合次數	IV	IV
防護等級	IP20	IP20
顯示方式	LED顯示	LED顯示
工作環境溫度	-25℃～60℃	-25℃～60℃
存放環境溫度	-40℃～80℃	-40℃～80℃
工作環境濕度	≤90%RH	≤90%RH
可組合配套	SCB、RCD(單相)	SCB、RCD(三相)
通訊端口
遠程干接點控制	≤[email protected]2 RVVP 通訊線纜	≤[email protected]2 RVVP 通訊線纜
RS485總線通信距離	≤[email protected]2 RVVP 通訊線纜	≤[email protected]2 RVVP 通訊線纜









T08系列SCB技術參數




電氣參數	T1級		T1級		T2級		T2級/T3級
型號	T08/100B1	T08/100B2	T08/100E1	T08/100E2	T08/80E1	T08/80E2	T08/60E1	T08/60E2
短路分?jǐn)嗄芰cs	50kA	100kA	50kA	100kA	20kA	35kA	6kA	20kA
額定工作電壓Ue	230V/400VAC		230V/400VAC		230V/400VAC		230V/400VAC
額定絕緣電壓Ui	400VAC		400VAC		400VAC		400VAC
耐受沖擊電流Iemax	15k(10/350us)		25k(10/350us)		80k(8/20us)		60k(8/20us)
工頻脫扣電流Ii	3±1A		3±1A		3±1A		3±1A
一般參數
機械壽命	1000次		1000次		1000次		1000次
端子******接線	25mm2		25mm2		25mm2		25mm2
外殼防護等級	IP20		IP20		IP20		IP20
工作環境溫度	-25℃～60℃		-25℃～60℃		-25℃～60℃		-25℃～60℃
工作環境濕度(室溫)	20%～90%RH		20%～90%RH		20%～90%RH		20%～90%RH
安裝軌道	EN60715(35mm)		EN60715(35mm)		EN60715(35mm)		EN60715(35mm)
備注	開關型SPD應該使用多間隙型配置

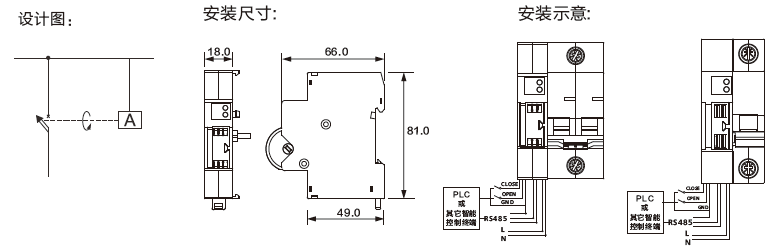

SCB與智能重合器配套設計圖









產品證書

大恒 T08系列 智能自動重合SCB

大恒 T08系列 智能自動重合SCB







注意事項

1.本產品安裝須由電器相關的專業人員安裝；

2.本產品無須特別維護，只需定期檢查其固定是否可靠、指示是否正常；

3.不允許隨意更換元器件，以免影響性能。

4.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

3.產品從購買日起的36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品，超過36個自然月，暫只提供有限維修服務；
