大恒 AS-4P 三相自復式過欠電壓保護器

	產品名稱：	AS-4P 三相自復式過欠電壓保護器
	產品品牌：	大恒
	產品型號：	AS-4P
	產品規格：	16A / 25A / 32A / 40A / 50A / 63A / 80A / 100A
	產品顏色：	白色 / 灰色
	產品參數：	1.過欠電壓動作值　264V±5V / 176V±5V 2.過欠電壓恢復值　253V±5V / 187V±5V
	產品優勢：	1.采用工頻變壓器作為內部供電單元，長期工作穩定可靠性強，抗干擾能力強； 2.4P電氣隔離開關通流能力強，可達100A；

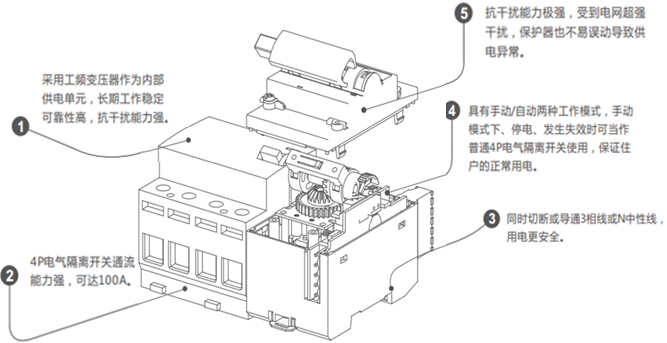

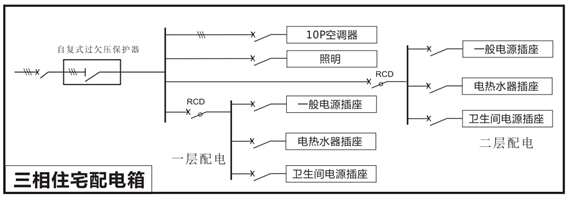

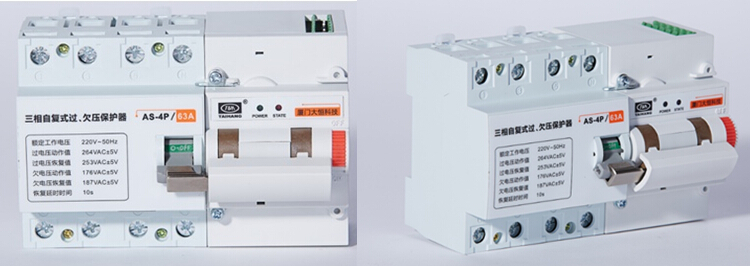

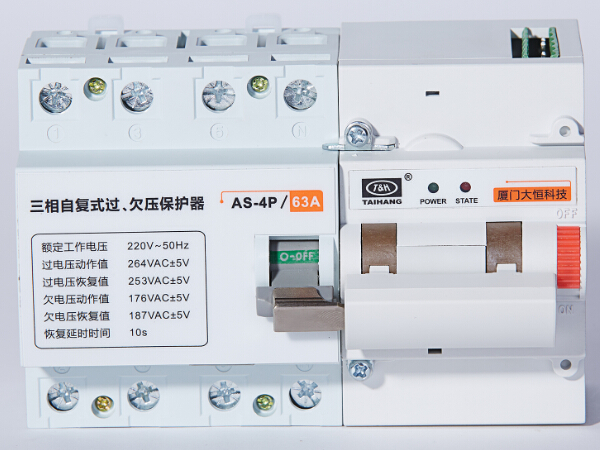

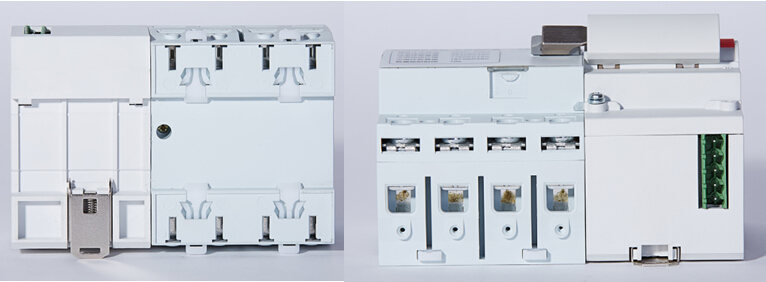

大恒 AS-4P 三相自復式過欠電壓保護器 產品特點 ● 斷路器切斷開關，符合安規要求； ● 4P電氣隔離開關通流能力強，可達100A； ● 快速脈沖群試驗通過4級，使用高諧波家電工作穩定； ● 抗干擾能力極強，受到電網超強干擾，保護器也不易誤動導致供電異常； ● 采用工頻變壓器作為內部供電單元，長期工作穩定可靠性強，抗干擾能力強； ● 同時切斷或?qū)?相線或N中性線，用電更安全，不會造成空調缺相運行損壞； ● 具有手動/自動兩種工作模式，手動模式下、停電、發生失效時可當作普通4P電氣隔離開關使用，保證住戶的正常用電； 產品用途     AS-4P自復式三相電源過欠壓保護器是專為別墅、大型辦公場所需要三相電源的場所開發，產品采用三相隔離器，具有體積小、三相同步性好、可靠性高的優點。自復式重合器即是自復機構又是電源檢測器。裝置采用35mm標準卡軌安裝，設有16A、25A、32A、40A、50A、63A、80A、100A八個規格，當電源電壓超過電壓動作值或低于欠電壓動作值時，自復機構立即將隔離器拉下斷電，當電壓恢復到安全值時，自復機構經延時后將三相開關合上接通電源。 適用范圍     適應于額定電流100A以下的小型機械、制冷機等負荷保護之用。自復式三相過欠壓保護器僅提供線路分合閘功能，產品的應用應按相關的標準要求在產品前端加裝適宜的進線斷路器。 主要參數 額定工作電流 16A 25A 32A 40A 50A 63A 80A 100A 125A 額定工作電壓  220Vac/380Vac 額定工作頻率 50/60Hz 短路電流分?jǐn)嗄芰?br /> 6kA 電氣機械壽命 ≥2000次 過電壓動作值 264V±5V 過電壓恢復值 253V±5V 欠電壓動作值 176V±5V 欠電壓恢復值 187V±5V 保護動作時間 1s 恢復延時時間 10s 端口接線 2.5-16mm2 正常工作濕度范圍 —20℃～60℃ 正常工作濕度范圍 ≤95% 外形尺寸 （L）126mm×(W)105mm×(H)82.2mm 正常工作海拔高度  ≤3000m 保護線路AB-3PN L1、L2、L3、N 安裝卡軌 EN60715（35mm） 典型應用 產品正面和斜視圖 產品背面和俯視圖 產品證書 大恒其他相關產品

大恒 AS-4P 三相自復式過欠電壓保護器




    采用4P電氣隔離開關作為主電氣回路通斷控制開關，配備智能控制器進行三相電壓采樣測量及微型電操機構驅動控制。4P電氣隔離開關串聯入三相供電回路，智能控制器監測到電網電壓過壓或欠壓時將控制微型電操機構通過傳動手柄將4P電器隔離開關合閘，保護器輸出端斷電。智能控制監測到電網電壓過壓或欠壓時將控制微型電操機構通過傳動手柄將4P電氣隔離開關合閘，保護器輸出端供電恢復正常。




外形尺寸圖

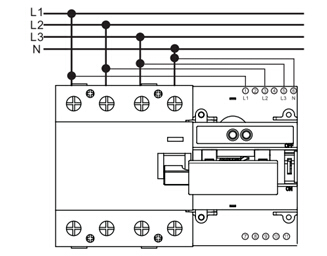

 產品接線






操作說明






工作說明

綠色LED燈為電源指示燈，紅色LED燈為狀態指示燈。
綠色LED燈常亮：保護器供電電源正常并處于監測保護動作狀態。
綠色LED燈常滅：保護器供電電源異常。
綠色LED燈閃爍：保護器供電電源正常，保護器上電初始化。
紅色LED燈常亮：系統電網電壓欠壓或過壓。
紅色LED燈閃爍：系統電網正常，但重合閘操作失敗。
紅色LED燈常滅：系統電網電壓正常。
自復式三相過欠壓保護器通市電后，上電初始化延時約30s后綠色LED指示燈開始閃爍，繼續延時等待約30s后，綠燈LED指示燈將常亮，此時保護器將判斷電網電壓并做相應動作。
上電后如何保護器處于主動開閘狀態（即保護器監測到上次由于電網異常造成保護器進行開閘操作而非人為的開閘操作）且電網電壓正常，保護器將進行合閘操作。
上電后如何保護器處于被動開閘狀態（即保護器被執行人為的開閘操作而），無論電網電壓正常與否，保護器將不會進行主動合閘操作。

上電后如何保護器處于合閘狀態，當電網電壓出現過壓或欠壓時，保護器將進行開閘操作，當電網電壓出現過壓或欠壓，保護器做開閘操作后將持續監測電網電壓等待其恢復正常后進行合閘操作。

大恒 AS-4P 三相自復式過欠電壓保護器




注意事項

1.保護器合閘操作最多可連續重合閘3次，即第一次合作失敗后將進行第2次或第3次合閘操作，如合閘操作連續3次不成功將視為保護器故障，紅色LED燈將閃爍，出現此故障可按照注意事項4的操作方法進行維護。若維護不成功，則需返廠維修。
2.電網電壓正常時，如保護器在自動操作狀態下被人為強制進行開閘操作，或電網出現短路、過負荷故障導致保護器被開閘，保護器將不會進行合閘操作。

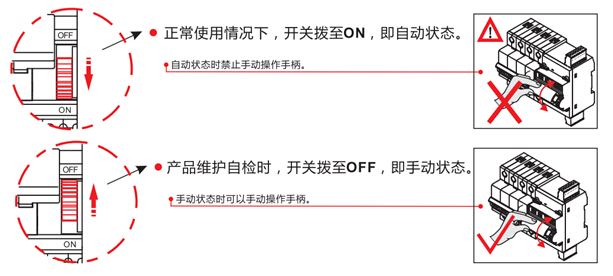

3.當保護器紅色LED燈常亮?xí)r，表明電網電壓異常，禁止將其切換為手動操作狀態；當紅色LED燈常滅時，方可將其切換手動操作狀態。
4.可通過以下操作進行保護器維護自檢：當電網電壓正常時，先將保護器的自動/手動切換開關至“OFF”位置即手動操作狀態。在手動操作狀態下將保護器進行合閘操作再進行開閘操作，如保護器已在合閘位置則直接進行開閘操作，最后將保護器自動/手動切換開關 撥至“ON”位置即自動操作狀態后，保護器將進行自動合閘操作。
5.強烈建議保護器被切換至手動操作狀態時，方可人為手動操作手柄，手動操作時如手柄受阻力被卡住則不應強行操作手柄，否則容易損壞保護器。
6.保護器通電后，當綠色LED燈常亮?xí)r，如保護器處于開閘狀態，可通過第4點所述的維護自檢方法進行操作，使保護器進行自動合閘操作。
7.本產品安裝須由電器相關的專業人員安裝。
8.本產品無須特別維護，只需定期檢查其固定是否可靠，指示是否正常。
9.產品從購買日起的36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品；超過36個自然月的，暫只提供有限維修服務。
10.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。


11.不允許隨意更換元器件，以免影響性能。
