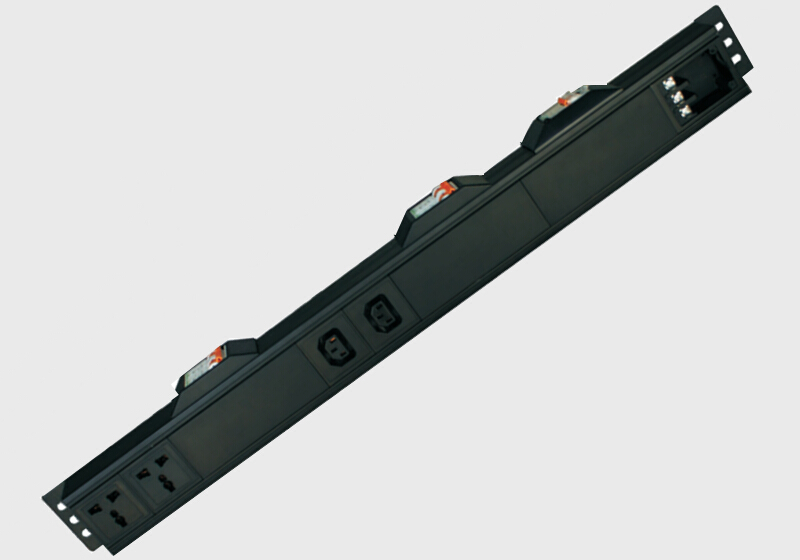

大恒 PFL/2M2C/A2D/X 4孔3門微斷 交流PDU

	產品名稱：	PFL/2M2C/A2D/X 4孔3門微斷 交流PDU
	產品品牌：	大恒
	產品型號：	PFL/2M2C/A2D/X
	產品規格：	32A
	產品顏色：	黑色
	產品參數：	1.額定電壓：220V～250V 2.規格尺寸：713×66×44mm
	產品優勢：	1.帶防誤動安全門雙路微型斷路器 2.可根據客戶要求定制特殊功能規格的PDU產品

大恒 PFL/2M2C/A2D/X  4孔3門微斷 交流PDU




產品特點

帶防誤動安全門雙路微型斷路器可選16A\25A\32A\40A\63A電流規格，側面結構控制，分組控制輸出插座，輸入使用接線端子，根據客戶需求接入電源線。




技術參數

型號Model	PFL/2M2C/A2D/X	規格尺寸Dimensions	713×66×44mm
輸入電流InputCurrent	0~32A	額定電壓RatedVoltage	220-250V 2P+E
輸出位數OutputBits	6位	適配線AdaptationLine	1.5  6mm2
說明書specification	帶防誤動安全門雙路微型斷路器可選16A\25A\32A\40A\63A電流規格，側面結構控制，分組控制輸出插座，輸入使用接線端子，根據客戶需求接入電源線。




其它型號參數

型號Model PSFL/28Z4T/32O2X/2X 規格尺寸Dimensions 2210×110×44mm 輸入電流InputCurrent 0~32A 額定電壓RatedVoltage 220-250V 2P+E  輸出位數OutputBits 32位 適配線AdaptationLine 1.5  6mm2 說明書specification 帶防誤動安全門雙路微型斷路器可選16A\25A\32A\40A\63A電流規格。32位插座分兩路輸入，輸入使用接線端子，根據客戶需求接入電源線。兩路液晶屏顯示,監控電流 電壓 溫度 濕度，電流檢測******值為63A，溫度濕度監測為高精度外置傳感器。需求接入電源線。 相關證書

大恒承諾安全：TAIHANG PDU每一分細節都在承諾安全




大恒PDU主體材料

電氣標準作為首位指標，5000V耐壓保證設備及使用人員的安全；

萬用輸出插座模塊采用銅排并接方式，無焊接點，保證電源供給安全可靠；

高絕緣性能內襯護套，緊貼PDU機身內部，增強電氣耐壓性能，保證使用安全；

純銅材質，獨立設計，L-N-PE線使用并聯式銅排鏈接，無電線接頭，高可靠性，高連接性，高安全性；

外殼本體材質采用高強度鋁合金材質，預應力加工，保證產品在垂直安裝加長的情況下抗軸向扭曲能力大大加強；









大恒PDU專利設計

PDU外置傳感器多點監測—專利設計 1. RS485、RJ45網絡接口二合一，可實時傳送監測信息。 2. 當前使用電流、系統電壓、環境溫度、環境濕度，高精度實時監測。 3. 可根據客戶需求可對整體機房PDU進行聯網，總控機房實時監測機柜狀態。 4. LCD智能檢測模塊融合了大屏幕、檢測精度高、數據顯示直觀，數據實時傳輸，多臺共網鏈接等獨特功能。 5. 使用可分離式外置溫度，溫度傳感器可對機柜內不同區域進行監測，實現環境監控?zé)o盲區，監控?cái)?shù)據實時可靠。

機械滑動結構鎖扣保護—專利設計 1. 智能監測報警功能； 2. 緊固性強 操作簡易； 3. 無金屬材料疲勞缺陷； 4. 機械滑動設計垂直空間無干涉； 5. 帶鎖扣C13模塊擁有獨特的網絡控制功能和支路電流監測功能電源燈指示；    分別對應：綠—工作正常；黃—70%電流負荷；紅—過電流負荷；




大恒PDU產品型號命名規則



產品型號分為四部分組成，由三個"/"劃分，按從左至右的順序命名。

第一部分：描述PDU的外殼規格、安裝方向和電源線的輸入方向。 SZL：   S  1U殼體寬度  Z  正向安裝    L  左端輸入

第二部分：描述PDU的輸出插座模塊類型和每種模塊類型的數量。 2M2Z2C：2M 2位萬用插座 2Z 2位國標10A 2C 2位C13

第三部分：描述PDU的控制、監測、防護等客戶指定的功能模塊。 FK：    F 防雷保護     K 雙斷開頭16A

第四部分：描述PDU的輸入電源線長度、線徑規則和插頭的類型。 3AG：   3  3米長度     A  3X1.5mm2線材 G  國標10A插頭




第一部分		第三部分		I	10A雙極空氣開關
S	PDU 1U規格	H	背后固定掛釘	D	16A雙極空氣開關
P	PDU 1.5U規格	K	16A雙斷開關+指示燈	A	32A雙極空氣開關
Z	PDU金屬掛耳(角碼)正向安裝	q	10A過載保護	y	16A單極直流空氣開關
F	PDU金屬掛耳(角碼)反向安裝	G	16A過載保護	Y	32A單極直流空氣開關
L	電源線輸入方向：左端輸入	h	32A過載保護	L	32A漏電開關+固定組件
R	電源線輸入方向：右端輸入	Q	電源指示燈	第四部分
LL	電源線輸入方向：左端雙輸入	F	防雷模塊10kA/1P1保護+接地+失效指示	M	IEC309(16A輸入)連接器(公頭)IP44
RR	電源線輸入方向：右端雙輸入	V	防雷模塊20kA/1P1保護+接地+失效指示	N	IEC309(32A輸入)連接器(公頭)IP44
A	電源線輸入方向：前端左側輸入	C	時間延時供電0-120秒模塊	F	IEC309(16A輸出)連接器(母座)IP44
B	電源線輸入方向：前端右側輸入	N	網絡雷擊保護模塊	I	IEC309(32A輸出)連接器(母座)IP44
C	電源線輸入方向：后端左側輸入	r	主孔控制副孔供電模塊	U	IEC309(32A輸出)連接器(公頭)IP67
D	電源線輸入方向：后端右側輸入	x	電流+電壓+溫度+濕度模塊(交流LCD屏)	W	IEC309(32A輸出)連接器(母座)IP67
		W	電流+電壓+溫度+濕度模塊(直流LCD屏)	G	10A國標插頭
		R	RS485通訊模塊	T	16A國標插頭
第二部分		I	網絡通訊監控模塊	Y	英標插頭
M	10A萬用模塊	J	網絡監測(每位電壓)	E	C13插頭
z	10A國標模塊	M	網絡監測(每位電流)	V	C14插頭
U	15A美標模塊	U	網絡控制(每位通/斷，10A)	H	C19插頭
T	16A國標模塊	T	網絡控制(每位通/斷，16A)	P	C20插頭
O	16A歐標(德國)	Z	6A單極空氣開關	R	15A美標插頭
F	16A歐標(法國)	f	10A單極空氣開關	S	20A美標插頭
Y	13A英標	O	16A單極空氣開關	X	接線端子
C	IEC60320的C13(10A輸出，無鎖扣)模塊	n	20A單極空氣開關	Z	3X1.0mm2
W	IEC60320的C13(10A輸出，有鎖扣)模塊	P	25A單極空氣開關	A	3X1.5mm2
D	IEC60320的C19(16A輸出)模塊	S	32A單極空氣開關	B	3X2.5mm2
		E	40A單極空氣開關	C	3X4.0mm2
		B	63A單極空氣開關	D	3X6.0mm2




大恒PDU附加功能模塊








PDU輸入/輸出選件

    內部使用的插接金屬部件為了防止多次插拔、長時間受力形變而產生的金屬疲勞,TAIHANG的PDU使用鈹青銅作為主要金屬材料，保證插頭與插座的接觸安全可靠。






PDU檢查報告






環境展示

    大恒科技專業研發生產智能PDU電源插座、如機柜專用PDU機柜插座、防雷PDU電源插座、直流PDU插座、PDU機柜電源產品等，大恒PDU為您提供基于云環境下的全面機柜配電系統解決方案，大恒科技為您的IT設備提供全方位的電力系統保護、管理和服務。

大恒 PFL/2M2C/A2D/X  4孔3門微斷 交流PDU




面板指示說明

1.  電源指示燈面板無防雷功能指示狀態(單個綠色LED燈)；

    綠燈亮： 電源正常    綠燈為： 電源異常/無電源輸入

2. 電源防雷保護模塊LED功能指示狀態(紅、綠、黃三個LED燈)；

    綠燈亮：  電源正常  綠燈滅： 電源異常/無電源輸入

    黃燈亮：  接地正常  黃燈滅： 接地異常/L、N線接反

    紅燈亮：  防雷功能異常 紅燈：防雷功能正常




大恒PDU接線方式






大恒PDU安裝方法






PDU水平安裝圖






PDU垂直安裝圖

大恒 PFL/2M2C/A2D/X  4孔3門微斷 交流PDU




用電安全

1. 本電源分配單元系統僅造用于室內使用；

2. 使用前請檢查產品標注的標稱電壓是否與本國家(地區)的供電電壓相符，不符時嚴禁使用；

3. 為確保安全用電，請檢查您供電線路是否已有接地線、電源線、插頭及插座狀態是否良好；

4. 為了用電安全，請檢查并確保機柜內安裝的設備的******功率小于本系統的******輸出功率，嚴禁超負荷使用；

5. 不要在雷雨天氣安裝本裝置，也不要在潮濕環境使用本裝置，安裝時請使用固定支架；

6. 本產品只能插入與本系統插座型式相同的電源插頭，不同型式的插頭連接可能會造成危險；

7. 帶液晶屏或防雷模塊，內有限壓元件，不能使用常規方式測試耐壓等級（L、N對PE耐壓5000VAC,持續5秒）；




注意事項

1. 應連接到已正常接地的插座取電，請?jiān)谑覂?nèi)或干燥外使用本產品，切勿超出產品******負載；

2. 本產品在使用中若發現有異常現象時，應立即斷電，并返廠維修，嚴禁私自拆卸、否則由此引起的一切后果自負；

3. 產品自購買之日起36個自然月內，由于制造原因而發生損壞或不能正常工作，給予更換同類產品，超過24個自然月，提供有限維護服務；
