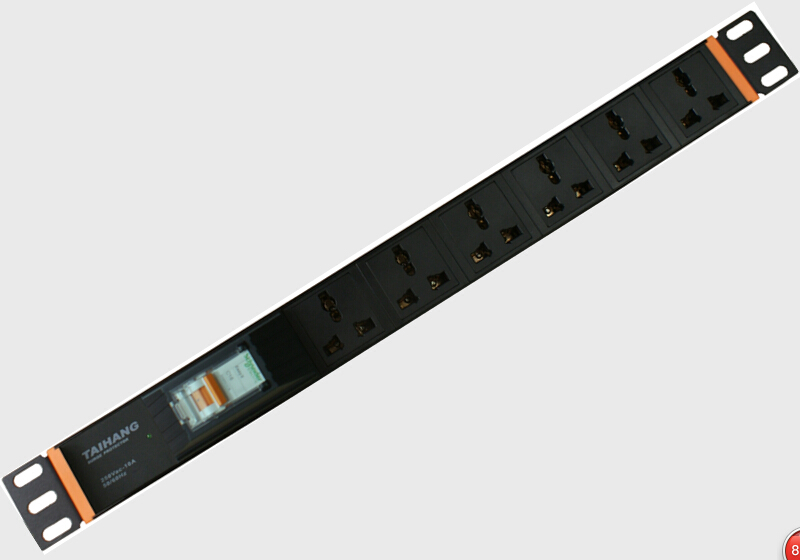

產品名稱： | SZL/6M/QO/3BT 6孔國標19英寸1U 交流PDU |
| 產品品牌： | 大恒 | |
| 產品型號： | SZL/6M/QO/3BT | |
| 產品規格： | 6孔萬用 | |
| 產品顏色： | 黑色 | |
| 產品參數： | 1.額定電壓：220V～250V
2.規格尺寸：485×44×44mm |
|
| 產品優勢： | 1.電源指示功能
2.可根據要求與相應功能模塊組合 |
| 商務咨詢：18050030838 營銷咨詢：18650807117 |
QQ:540304518 QQ:1615352551 |
||
| 銷售咨詢：0592-5764230,0592-5764219 技術支持：0592-5764228,18106937880 售后服務：400-107-0019,18106937876 公司傳真：0592-5764098 公司郵箱：[email protected] |
|||
電源指示功能，帶防誤動安全門單路微型斷路器可選16A \ 25A \ 32A \ 40A \ 63A電流規格。
|
型號Model |
SZL/6M/QO/3BT |
規格尺寸Dimensions |
485×44×44mm |
|
輸入電流InputCurrent |
0~32A |
額定電壓RatedVoltage |
220-250V 2P+E |
|
輸出位數OutputBits |
6位 |
適配線AdaptationLine |
1.5 6mm2 |
|
產品型號(Model) |
插座類型(Socket) |
產品圖片(Picture) |
|
SZL/6M/QO/3BT |
萬用 |
|
|
SZL/6C/QO/3BT |
IEC C13 |
|
|
SZL/6D/QO/3BT |
IEC C19 |
|
|
SZL/6O/QO/3BT |
德標 |
|
|
SZL/6F/QO/3BT |
法標 |
|
|
SZL/6Z/QO/3BT |
中國10A |
|
|
SZL/6T/QO/3BT |
中國16A |
|
|
SZL/6U/QO/3BT |
美標15A |
|
|
SZL/6Y/QO/3BT |
英標 |
|
|
SZL/2M2Z2C/QO/3BT |
萬用[2] 中國10A[2]C13[4] |
|
電氣標準作為首位指標，5000V耐壓保證設備及使用人員的安全；
萬用輸出插座模塊采用銅排并接方式，無焊接點，保證電源供給安全可靠；
高絕緣性能內襯護套，緊貼PDU機身內部，增強電氣耐壓性能，保證使用安全；
純銅材質，獨立設計，L-N-PE線使用并聯式銅排鏈接，無電線接頭，高可靠性，高連接性，高安全性；
外殼本體材質采用高強度鋁合金材質，預應力加工，保證產品在垂直安裝加長的情況下抗軸向扭曲能力大大加強；
|
PDU外置傳感器多點監測—專利設計 1. RS485、RJ45網絡接口二合一，可實時傳送監測信息。 2. 當前使用電流、系統電壓、環境溫度、環境濕度，高精度實時監測。 3. 可根據客戶需求可對整體機房PDU進行聯網，總控機房實時監測機柜狀態。 4. LCD智能檢測模塊融合了大屏幕、檢測精度高、數據顯示直觀，數據實時傳輸，多臺共網鏈接等獨特功能。 5. 使用可分離式外置溫度，溫度傳感器可對機柜內不同區域進行監測，實現環境監控無盲區，監控數據實時可靠。
|
 |
|
機械滑動結構鎖扣保護—專利設計 1. 智能監測報警功能； 2. 緊固性強 操作簡易； 3. 無金屬材料疲勞缺陷； 4. 機械滑動設計垂直空間無干涉； 5. 帶鎖扣C13模塊擁有獨特的網絡控制功能和支路電流監測功能電源燈指示； 分別對應：綠—工作正常；黃—70%電流負荷；紅—過電流負荷； |
 |
產品型號分為四部分組成，由三個"/"劃分，按從左至右的順序命名
第一部分：描述PDU的外殼規格、安裝方向和電源線的輸入方向。 SZL： S 1U殼體寬度 Z 正向安裝 L 左端輸入
第二部分：描述PDU的輸出插座模塊類型和每種模塊類型的數量。 2M2Z2C：2M 2位萬用插座 2Z 2位國標10A 2C 2位C13
第三部分：描述PDU的控制、監測、防護等客戶指定的功能模塊。 FK：F 防雷保護 K 雙斷開頭16A
第四部分：描述PDU的輸入電源線長度、線徑規則和插頭的類型。 3AG：3 3米長度 A 3X1.5mm2線材 G 國標10A插頭
|
第一部分 |
第三部分 |
I |
10A雙極空氣開關 |
||
| S |
PDU 1U規格 |
H |
背后固定掛釘 |
D |
16A雙極空氣開關 |
| P |
PDU 1.5U規格 |
K |
16A雙斷開關+指示燈 |
A |
32A雙極空氣開關 |
| Z |
PDU金屬掛耳(角碼)正向安裝 |
q |
10A過載保護 |
y |
16A單極直流空氣開關 |
| F |
PDU金屬掛耳(角碼)反向安裝 |
G |
16A過載保護 |
Y |
32A單極直流空氣開關 |
| L |
電源線輸入方向：左端輸入 |
h |
32A過載保護 |
L |
32A漏電開關+固定組件 |
| R |
電源線輸入方向：右端輸入 |
Q |
電源指示燈 |
第四部分 |
|
| LL |
電源線輸入方向：左端雙輸入 |
F |
防雷模塊10kA/1P1保護+接地+失效指示 |
M |
IEC309(16A輸入)連接器(公頭)IP44 |
| RR |
電源線輸入方向：右端雙輸入 |
V |
防雷模塊20kA/1P1保護+接地+失效指示 |
N |
IEC309(32A輸入)連接器(公頭)IP44 |
| A |
電源線輸入方向：前端左側輸入 |
C |
時間延時供電0-120秒模塊 |
F |
IEC309(16A輸出)連接器(母座)IP44 |
| B |
電源線輸入方向：前端右側輸入 |
N |
網絡雷擊保護模塊 |
I |
IEC309(32A輸出)連接器(母座)IP44 |
| C |
電源線輸入方向：后端左側輸入 |
r |
主孔控制副孔供電模塊 |
U |
IEC309(32A輸出)連接器(公頭)IP67 |
| D |
電源線輸入方向：后端右側輸入 |
x |
電流+電壓+溫度+濕度模塊(交流LCD屏) |
W |
IEC309(32A輸出)連接器(母座)IP67 |
|
|
|
W |
電流+電壓+溫度+濕度模塊(直流LCD屏) |
G |
10A國標插頭 |
|
|
|
R |
RS485通訊模塊 |
T |
16A國標插頭 |
|
第二部分 |
I |
網絡通訊監控模塊 |
Y |
英標插頭 |
|
| M |
10A萬用模塊 |
J |
網絡監測(每位電壓) |
E |
C13插頭 |
| z |
10A國標模塊 |
M |
網絡監測(每位電流) |
V |
C14插頭 |
| U |
15A美標模塊 |
U |
網絡控制(每位通/斷，10A) |
H |
C19插頭 |
| T |
16A國標模塊 |
T |
網絡控制(每位通/斷，16A) |
P |
C20插頭 |
| O |
16A歐標(德國) |
Z |
6A單極空氣開關 |
R |
15A美標插頭 |
| F |
16A歐標(法國) |
f |
10A單極空氣開關 |
S |
20A美標插頭 |
| Y |
13A英標 |
O |
16A單極空氣開關 |
X |
接線端子 |
| C |
IEC60320的C13(10A輸出，無鎖扣)模塊 |
n |
20A單極空氣開關 |
Z |
3X1.0mm2 |
| W |
IEC60320的C13(10A輸出，有鎖扣)模塊 |
P |
25A單極空氣開關 |
A |
3X1.5mm2 |
| D |
IEC60320的C19(16A輸出)模塊 |
S |
32A單極空氣開關 |
B |
3X2.5mm2 |
|
|
|
E |
40A單極空氣開關 |
C |
3X4.0mm2 |
|
|
|
B |
63A單極空氣開關 |
D |
3X6.0mm2 |
內部使用的插接金屬部件為了防止多次插拔、長時間受力形變而產生的金屬疲勞,TAIHANG的PDU使用鈹青銅作為主要金屬材料，保證插頭與插座的接觸安全可靠。
大恒科技專業研發生產智能PDU電源插座、如機柜專用PDU機柜插座、防雷PDU電源插座、直流PDU插座、PDU機柜電源產品等，大恒PDU為您提供基于云環境下的全面機柜配電系統解決方案，大恒科技為您的IT設備提供全方位的電力系統保護、管理和服務。
