大恒 TP450 智能信息記錄避雷針

	產品名稱：	TP450 智能信息記錄避雷針
	產品品牌：	大恒
	產品型號：	TP450
	產品規格：	TP450
	產品顏色：	稀有金屬銅合金+不銹鋼
	產品參數：	1.數據發送載體：CDMA/GSM/GPRS 2.數據發送格式：信息報文
	產品優勢：	1.高強度銅合金針頭； 2.太陽能電池和鋰電池供電；

大恒 TP450 智能信息記錄避雷針




產品特點 ● 高強度銅合金針頭； ● 太陽能電池和鋰電池供電； ● 大屏幕顯示器監控運行狀態； ● 記錄數據無線發送，可組網聯機信息共享； ● 自休眠、自喚醒工作方式； ● 接閃時間、次數、電流峰值記錄，定時發送工作狀態信息，高精度定時定位；




產品用途

    智能雷電信息記錄避雷針，內置了信息記錄和信息發送模組，改變了目前大量使用的避雷針只能接閃的單一功能，它能將接閃的雷電流峰值、接閃次數、接閃時間記錄下來，通過無線網絡發送給控制室上位機，為我們提供避雷針保護信息數據庫，為防雷設計提供科學依據。這種避雷針能夠系統實現網絡化管理，彌補現今避雷針無接閃數據的局面！




適用范圍

    智能雷電信息記錄避雷針，接閃頭使用抗電弧能力極強的稀有金屬銅合金 ，導電能力接閃能力、壽命高于各類不銹鋼接閃針頭，能夠駕馭各類惡劣雷電天氣保護您的電子設備安全。

    TP450避雷針囊括了當今先進的防雷技術，每個做工作細節都體現了大恒科技孜孜不倦的努力和追求，產品特別適合在變電站、輸電線路、輸油管線、遠程山區防雷設施等實用。




產品技術參數

避雷針技術參數		峰值記錄技術參數
型號	TP450	記錄信號	自然雷電接閃電流峰值
提前預防電池時間△T	>45μs（選配件）	記錄閥值	0.5KA
雷電流記錄形式	峰值	工作方式	與接收端上位機雙向通訊
輔助記錄參數	次數、時間	溫度范圍	-40℃~65℃
數據發送載體	CDMA / GSM / GPRS	信號類型	正極性或負極性
數據發送格式	信息報文	定位時間	CDMA提供的時間
數據接收	信息終端室	數據記錄	CDMA數據卡，可在維護時查詢記錄
抗風強度	62m/s
接閃針數	1
重量	6.5
針徑、針高度	166mm×790mm
材質	稀有金屬銅合金+不銹鋼
工作溫度	-40℃~65℃




產品選型訂貨

型號	基本功能配置	訂貨代號
TP450C	提前放電針	4090100006
TP450F	信息記錄+網絡發送	4090100012




產品證書









---

---

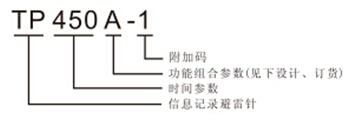

 智能信息記錄避雷針型號含義









工作原理說明

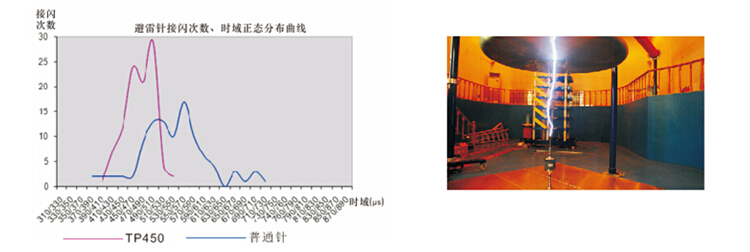

測試結果曲線

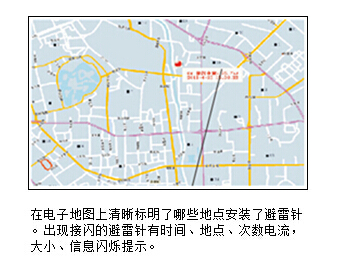

避雷針接閃數據信息系統






避雷針信息發送方式

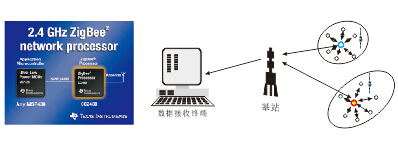

對于在變電站、輸電線路、高鐵接觸網、RTU機構等分散使用的避雷針，使用CDMA無限傳輸技術發送雷電信息記錄信號。 在貨運站場、工廠、公園等地區相對集中使用的避雷針，使用國際成熟的高可靠的近距離、低復雜度、低功耗、低速率、低成本的ZigBee雙向無限蜂窩通訊技術。 小區域由ZigBee組成無線蜂窩網，每個無線蜂窩網通過路由器組成CDMA大網，實現無線遠距離信息傳送。

IEC 1024-1滾球法保護半徑計算

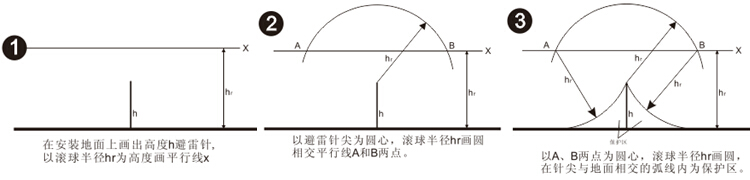

    滾球法是以h為半徑的一個球體，沿需要防直雷擊的部位滾動，當球體只觸及接閃器（包括被利用作為接閃器的金屬物），或只觸及接閃器和地面（包括與大地接觸并能承受雷擊的金屬物），而不觸及需要保護的部位時，則該部分就得到接閃器的保護。









保護范圍的確定

國際電工委員會IEC1024-1建筑物防雷標準 h----避雷針高度 hr----滾球半徑 hx----被保護物的高度 ro----避雷針在地面上的保護半徑 rx----避雷針在地面高度h上的保護半徑 滾球半徑hr確定 保護級別 滾球半徑hr Ⅰ  30mm Ⅱ 45mm Ⅲ 60mm

大恒 TP450 智能信息記錄避雷針




安裝說明

1.開啟包裝箱，取出避雷針，檢查各零件部件是否齊套，有無損傷；
2.將避雷針放置于準備好的基座上（要求安裝基準面平行地面），對準安裝孔，用螺絲將底座與基座連接在一起；
3.將引下線與避雷針連接端與底座焊接或用螺絲栓連接在一起；
4.檢查接閃器是否歪斜，若有歪斜，在安裝基準面和底座之間墊調整襯墊予以糾正；




使用和維護

每年雷雨季節前須按以下內容進行檢查：

1.各連接部位的連接應可靠，不允許松動；
2.避雷針的接地必須良好，接地電阻值應不大于10Ω。

大恒 TP450 智能信息記錄避雷針




注意事項

1. 用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

2. 必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；

3. 產品自購買日起，因制造原因而發生損壞或不能正常工作，36個自然月內本公司給予更換同類產品，超過36個自然月提供有限維修服務；
