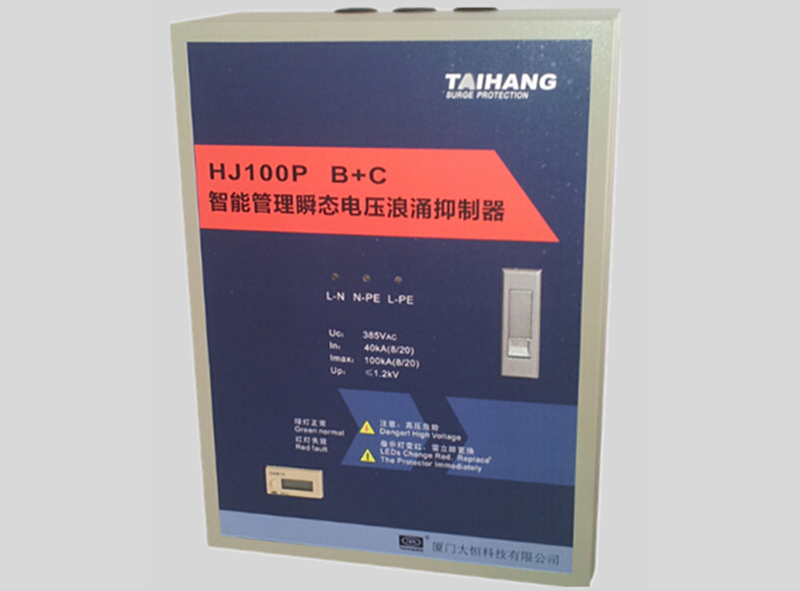

大恒 HJP系列 兩級B+C串聯 單相電源防雷箱 （智能管理瞬態電壓浪涌抑制器）

	產品名稱：	HJP系列 兩級B+C串聯 單相電源防雷箱（智能管理瞬態電壓浪涌抑制器）
	產品品牌：	大恒
	產品型號：	HJ120P B+C
	產品規格：	1P1 / 1PN / 1P1N
	產品顏色：	藍色+橙色+灰色
	產品參數：	1.額定工作電壓UN:單相220VAC 2.交流工作頻率：50/60HZ
	產品優勢：	1.通流量大，殘壓低； 2.有狀態指示功能；

大恒 HJP系列 兩級B+C串聯 單相電源防雷箱




產品特點

● 通流量大，殘壓低；

● 有狀態指示功能；

● 殼防護等級為IP20；

● 使用范圍廣，反應速度快；

● 體積小、重量輕、節能環保、結構簡單、安裝方便，無需特殊維護；




產品用途

    電源防雷箱安裝于室內，串聯連接在供電系統線路上，其內部配備的浪涌保護模塊能對雷電流或其它瞬時過電壓引起的電涌進行保護，將電源線路上的浪涌大電流泄放到大地,對過電壓進行限制。




適用范圍

    大恒電源防雷箱主要適用于郵電通訊、銀行、廣播電視、電臺、銀行機房、機場、化工等重要部門的各類220V單相供配電系統的總電源、分電源、各類機房、機房設備電源等電源系統防雷。




主要參數

額定工作電壓UX 單相220VAC 應用范圍 單相交流供電系統第二級（B級） 交流工作頻率 50/60HZ ******持續工作電壓UC (L-N) 385VAC 標稱放電電流In（8/20μs） 40KA ******放電電流Imax（8/20μs） 100KA 額定負載電流IL 60A 電壓保護水平Up ≤1.1KV 電源側連接線纜最小截面積(L、N) 16mm2 接地側連接線纜最小截面積（PE） 25mm2 可夾緊導線面積 4-25mm2 浪涌沖擊累計計數 999999 計數閥值電流 3KA 安裝位置類別 室內 工作溫度范圍 -40~70℃ 工作相對濕度（室溫下） ≤95% 工作海拔高度 ≤3000m 保護類型 1P1、1PN（可根據客戶需求配置組合） 箱型 1號、2號箱型選擇配套




工作原理

    在正常工作電壓情況下，防雷模塊處于高阻狀態，不影響電路正常工作，防雷箱指示綠燈（電源指示與防雷指示集成）。

    當線路由于雷擊或開關操作的出瞬時脈沖過壓時，防雷模塊在納秒級時間內迅速導通，同時雷電計數器顯示累計計數次數，將過電壓短路到大地泄放，當該脈沖過電壓消失后，防雷模塊由自動恢復高阻狀態，不影響以后供電。

    當浪涌電壓過大，通流容量通過******值，使防雷模塊劣化，SPD專用保護器（SCB）能在防雷器發生劣化、配電線路發生異常過電壓，使防雷器導通發生短路時迅速切斷通路，防止防雷器起火。




產品證書




大恒其它相關產品

大恒 HJP系列 兩級B+C串聯 單相電源防雷箱

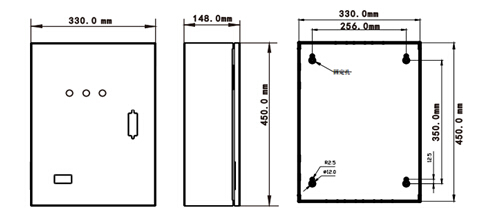

外形尺寸圖

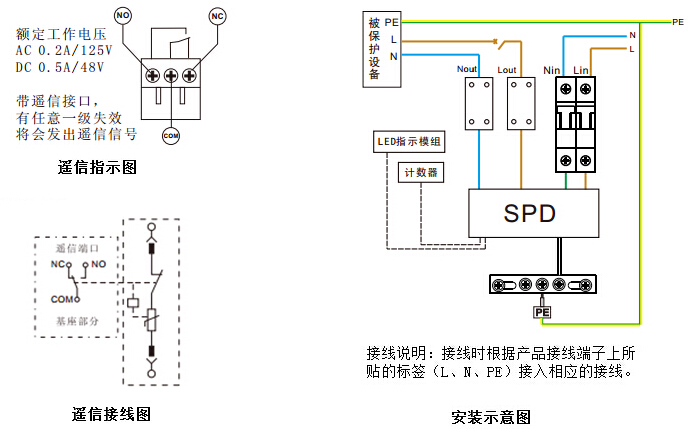

安裝接線圖






安裝說明

1.安裝前應先檢查電源防雷箱外觀是否有損傷，然后用萬用表，測量電源防雷箱接線端子L、N、PE之間的電阻是否正常：L、N對PE之間的電阻應為無窮大，L對N之間的電阻應為1MΩ。

2.電源防雷箱固定后，按接線端子上的標識將其連接至被保護設備前端的供電系統上。L、N連接線選用截面積≥6mm2、PE則用≥10mm2，耐壓的絕緣銅導線，接線盡可能短。

3.接線完畢，經檢查無誤后接通供電電源，此時電源防雷箱必須有良好的接地，指示燈才能正常指示，如果接地電阻過大或者沒有接地，指示燈不能正常指示。

大恒 HJP系列 兩級B+C串聯 單相電源防雷箱




使用和維護

1.本電源防雷箱在正常使用中不需特別維護，為防止失效，應對其工作狀態做定期檢查。

2.本電源防雷箱在正常使用中，特別是在雷雨季節，應隨時檢查其接地系統，使其始終保持良好的接地，否則防護效果將受到不同程度的影響，若接地線PE開路時，電源浪涌保護器將失去防護作用。




注意事項

1.LED燈指示：綠燈亮表示正常，紅燈亮表示防雷模組失效；

2.帶遙信接口，有任意一級失效將會發出遙信信號；

3.所有接線露銅部分必須加絕緣套管；

4.電源防雷箱必須由已取得相關證書的專業人員在遵守國家標準和安全的前提下進行安裝；

5.為防止不必要的傷害，在安裝前必須檢查電源防雷箱，若有任何缺陷，不得進行安裝；

6.產品從購買日起36個自然月內，由于因而發生損壞或不能正常工作，本公司給予更換同類產品，超過36個自然月，提供有限維修服務；

7.電源防雷箱只能在規定的條件下使用，若超出其給定值，都可能造成電源防雷箱本身或設備的損壞；

8.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
