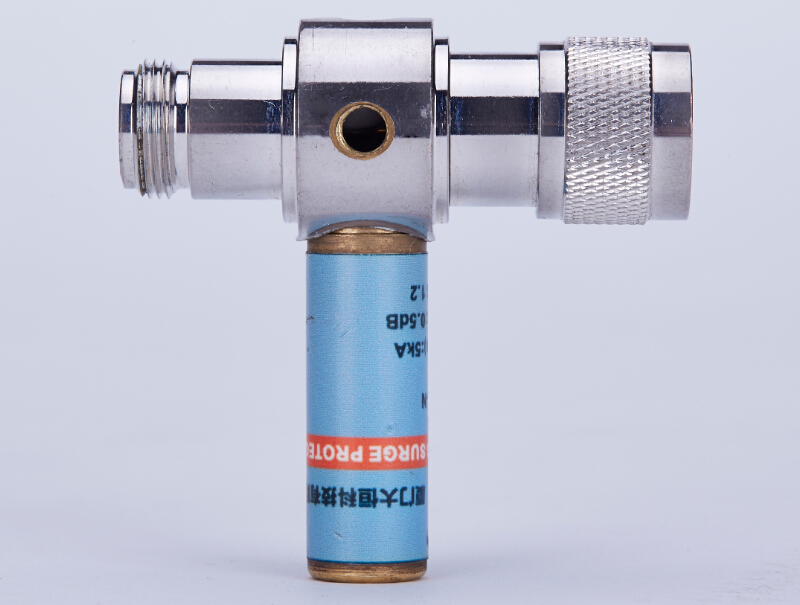

大恒 QL-N天饋浪涌保護器

	產品名稱：	QL-N天饋浪涌保護器
	產品品牌：	大恒
	產品型號：	QL-N
	產品規格：	N型
	產品顏色：	銀灰色
	產品參數：	1.標稱工作電壓UN：18VDC 2.標稱放電電流In（8/20μs）：5KA
	產品優勢：	1.通流容量大，反應速度快； 2.高傳輸頻率，插入損耗??；

大恒 QL-N天饋浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 高傳輸頻率，插入損耗??；

● 低的衰減系數，不影響系統性能；

● 駐波比極低，不干擾系統正常工作；

● 工作頻帶寬，性能穩定，工作可靠；

● 體積小、結構簡單、安裝方便，無需特殊維護；

● 可按用戶要求訂制各種規格的控制線路防雷器；




產品用途

    大恒QL-N天饋防雷器系列產品（天饋浪涌保護器），依據IEC通信防雷標準設計，采用N型公、母接口方式，連接方便可靠，具有通流容量大，反應速度快的特點，能有效確保信號的正常傳輸。保護器使用等電位連接技術，串聯連接在系統進線與被保護的設備之間，當受到浪涌沖擊時，浪涌電流通過保護器泄放到大地，保護器將輸出電壓限制在設備安全允許的數值內。浪涌保護器經受浪涌沖擊放電后能回到初始狀態，無需特別維護。




適用范圍

     大恒QL-N信號級浪涌保護器適用于無線通信設備天饋線路的防雷保護，保護電子設備的安全，使其免遭由天饋線引入的感應雷擊、電源異常及靜電放電等過電壓造成的損壞。如：衛星天線、微波、有線電視、短波、超短波、移動通信設備等。

工作原理     天饋浪涌保護器連接在天線與被保護的設備之間，當受到雷擊時，雷電流通過保護器的雷電支路泄放到大地，從而保護相關設備避免遭雷擊。




主要參數

型號規格	QL-N
標稱工作電壓UN	18VDC
******持續運行電壓UC	24VCD
標稱放電電流In（8/20μs）	5KA
電壓保護水平UP	≤55V
駐波比	≤1.2
插入損耗	≤0.5dB
響應時間	＜1ns
接口方式	N（50Ω）JK
頻率范圍	DC~1.45GHZ
工作溫度范圍	-25℃~80℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m

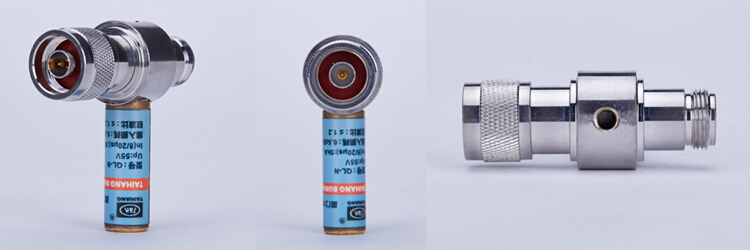

產品圖









產品證書









大恒其它相關產品

大恒 QL-N天饋浪涌保護器

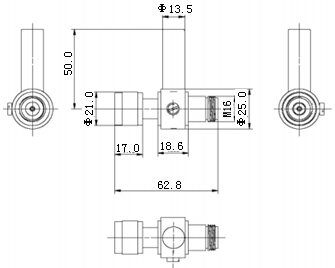

外形尺寸圖

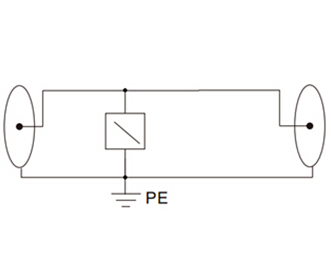

產品原理圖




安裝方法

1.天饋系列電涌保護器可以安裝在LPZ01區或直接裝在被保護設備（或系統）安裝時離被保護的設備（或系統）越緊越好。
2.電涌保護器可直接串聯在所對應的被保護設備的接口上，安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。

3.電涌保護器接地用盡可能最短的線連接，該保護器接地有兩種方式：

a.間接地：用該電涌保護器外殼直接與電纜的屏蔽層相連。
b.直接地：用該電涌保護器外殼引出地線作為接地線，接地線必須與防雷地線（或被保護設備的外殼）相連。

4.該電涌保護器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護，如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更新。

大恒 QL-N天饋浪涌保護器




注意事項

1.接地線應盡量的短、直、粗，接地電阻應＜4Ω。

2.本產品能經受多次浪涌沖擊，如出現線路短路，一般為過流保護，需檢修或更換。

3.產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品，超過36個自然月，提供有限維修服務。

4.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
