大恒 TD9-02 百兆機架柜式浪涌保護器

	產品名稱：	TD9-02百兆機架柜式浪涌保護器
	產品品牌：	大恒
	產品型號：	TD9-02
	產品規格：	8口 / 16口 / 24口
	產品顏色：	黑色
	產品參數：	1.額定工作電壓UN：5VDC 2.******持續工作電壓UC：6VDC
	產品優勢：	1.通流容量大，反應速度快； 2.插入損耗小，能確保信號正常傳輸；

大恒 TD9-02百兆機架柜式浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 插入損耗小，能確保信號正常傳輸；

● 結構簡單、安裝方便，無需特殊維護；

● 傳輸速率高，反應速度快，響應時間短；




產品用途

    TD9-02機架柜式浪涌保護器具有通流容量大、反應速度快的特點，可為高速計算機網絡提供良好的安全保障,能確保網絡的正常工作。產品放電后能回到初始狀態，無需特別維護。




適用范圍

    TD9-02機架柜式浪涌保護器依據IEC通信防雷器標準設計，采用標準RJ45接口，外形尺寸符合19寸機架柜通用尺寸，方便實用，是為計算機網絡專線所配備的數據傳輸保護裝置。雙重的過流保護功能，使受保護設備的安全性得到極大的提高，是計算機網絡傳輸保護的******選擇。




主要參數

規格型號	TD9-02/8/8	TD9-02/8/16	TD9-02/8/24
額定工作電壓UN	5VDC
******持續工作電壓UC	6VDC
浪涌通流容量（8/20μs）	In:2KA Inax:4KA
電壓保護水平UP	線對線≤22V ；線接地≤500V
插入損耗	≤0.5dB
響應時間	1ns
接口方式	RJ45
接口數量	8	16	24
******傳輸速率	100Mbit/s
工作溫度范圍	-40℃~70℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m




選型訂貨

產品型號	訂貨號	保護線路
TD9-02/4-08/L	4020300001	1，2，3，6
TD9-02/4-16/L	4020300002
TD9-02/4-24/L	4020300003
TD9-02/8-8/L	4020300007	1，2，3，4，5，6，7，8
TD9-02/8-16/L	4020300008
TD9-02/8-24/L	4020300010

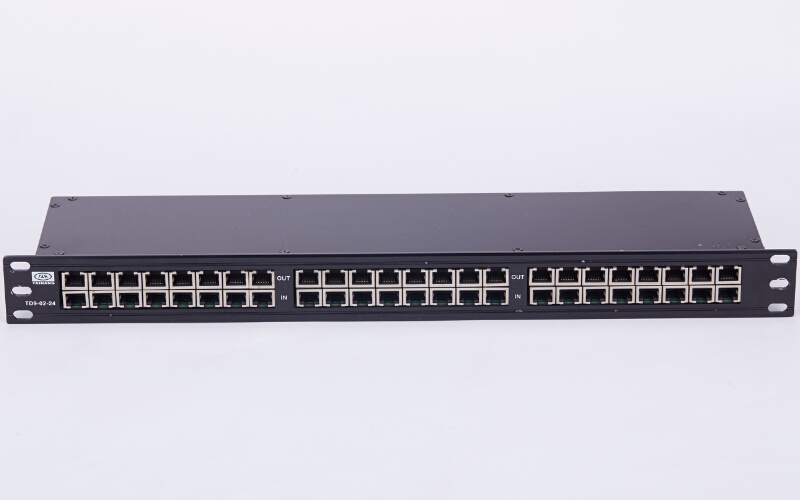

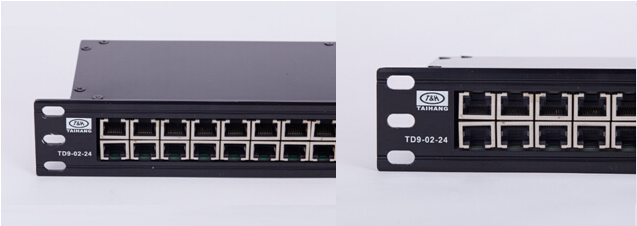

產品圖







產品證書









信號浪涌保護器含義型號






大恒其他相關產品



大恒 TD9-02百兆機架柜式浪涌保護器

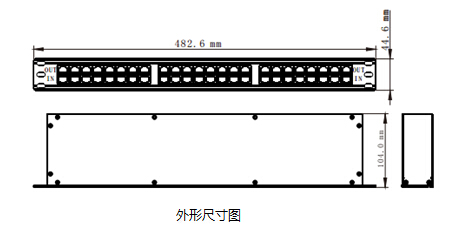

外形尺寸圖

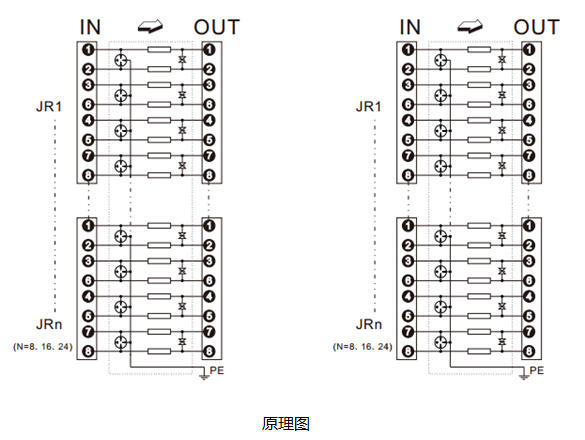

原理工作圖

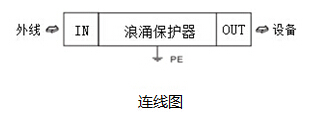

接線示意圖







使用和維護

1.浪涌保護器的外殼上有輸入（IN），輸出（OUT）標記，輸出端與被保護設備連接，切勿接反。否則，會損壞浪涌保護器，對設備無法進行有效保護；

2. 用戶不可隨意拆卸浪涌保護器部位的緊固件，以免影響產品正常工作；

3.將浪涌保護器接于系統后，若發現系統工作不正常，取下浪涌保護器后工作正常，可能浪涌保護器選擇有問題，應予以更換。

大恒 TD9-02百兆機架柜式浪涌保護器




常見問題

1.安裝接線：將系統進線接入輸出端，再從保護器輸出端引線接到被保護設備；

2.接地線用于不小于2.5mm2的多股銅芯線，連接線應盡量的短、直、粗，接地電阻應＜4Ω；

3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
