大恒 TD2-14/POE 網絡視頻信號浪涌保護器

	產品名稱：	TD2-14/POE 網絡視頻信號浪涌保護器
	產品品牌：	大恒
	產品型號：	TD2-14/POE
	產品規格：	12 / 24 / 220
	產品顏色：	銀灰色
	產品參數：	1.接口類型：螺絲壓線/RJ45 2.外殼防護等級：IP20
	產品優勢：	1.通流容量大，反應速度快； 2.插入損耗小，能確保信號正常傳輸；

大恒 TD2-14/POE 網絡視頻信號浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 插入損耗小，能確保信號正常傳輸；

● 結構簡單、安裝方便，無需特殊維護；

● 傳輸速率高，反應速度快，響應時間短；




產品用途

    TD2-14/POE網絡視頻浪涌保護器采用等電位連接設計，連接在系統進線與被保護的設備之間，當受到浪涌沖擊時，雷電流通過保護器泄放到大地，保護器的輸出電壓限制在設備安全允許的數值內。浪涌保護器沖擊放電后能回到初始狀態，無需特別維護。




適用范圍

    TD2-14/POE網絡視頻浪涌保護器依據IEC通信防雷器標準設計，可用于視頻網絡數據設備的浪涌保護，具有通流容量大，反應速度快的特點，能有效確保信號的正常傳輸。




主要參數

保護參數類別	電源保護參數			網絡保護參數
額定工作電壓UN	220VAC	24VAC	12VDC	5V
******持續工作電壓Uc	320VAC	30VAC	15VDC	6V
浪涌通流容量（8/20μs）	In：5kA  Imax：10kA			In2kA  Imax：4kA
In時的電壓保護水平Up（8/20μs）	≤1200V	≤55V	≤35V	≤22V
響應時間	＜25ns	＜1ns	＜1ns	＜1ns
額定工作電流IN	5A
回路阻抗	≤0.05Ω
插入損耗				≤0.5dB
******傳輸速率				100Mbit/s
接口類型	螺絲壓線			RJ45
外殼防護等級	IP20
工作溫度范圍	-25~80 ℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m




選型訂貨

型號	用途	訂貨號	安裝方式
TD2-14/POE-12	網絡視頻監控	4050021401	螺絲固定
TD2-14/POE-24	網絡視頻監控	4050021406	螺絲固定
TD2-14/POE-220	網絡視頻監控	4050021407	螺絲固定

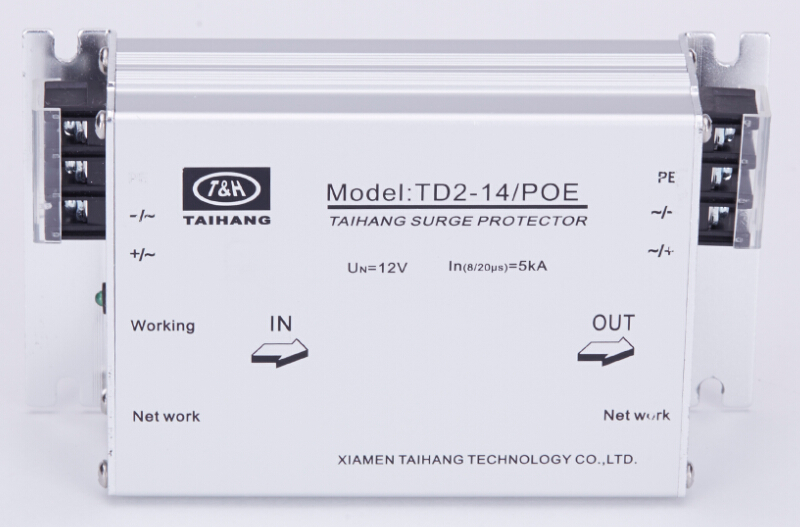

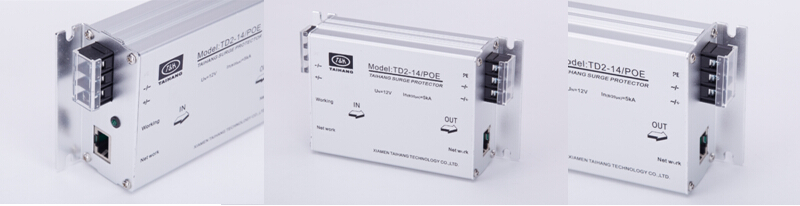

產品圖






相關證書













信號浪涌保護器含義型號






大恒其他相關產品



大恒 TD2-14/POE 網絡視頻信號浪涌保護器

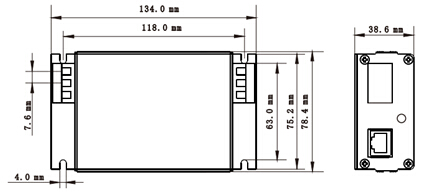

外形尺寸圖

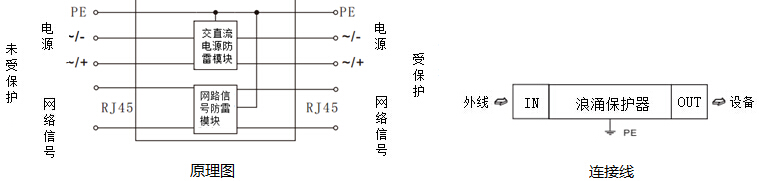

原理工作圖和接線示意圖









指示燈說明
1.指示燈亮：工作正常
2.指示燈滅：a 電源正負極接反  b SPD失效 c 未接入電源




使用和維護

1.浪涌保護器的外殼上有輸入（IN），輸出（OUT）標記，輸出端與被保護設備連接，切勿接反。否則，會損壞浪涌保護器，對設備無法進行有效保護；

2.用戶不可隨意拆卸浪涌保護器部位的緊固件，以免影響產品正常工作；

3.將浪涌保護器接于系統后，若發現系統工作不正常，取下浪涌保護器后工作正常，可能浪涌保護器選擇有問題，應予以更換。

大恒 TD2-14/POE 網絡視頻信號浪涌保護器




常見問題

1.安裝接線：將系統進線接入輸出端，再?gòu)谋Ｗo(hù)器輸出端引線接到被保護設備；

2.接地線用于不小于2.5mm2的多股銅芯線，連接線應盡量的短、直、粗，接地電阻應＜4Ω；

3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
