大恒 TD10-01 電話線信號浪涌保護器

	產品名稱：	TD10-01 電話線信號浪涌保護器
	產品品牌：	大恒
	產品型號：	TD10-01
	產品規格：	RJ11
	產品顏色：	銀灰色
	產品參數：	1.額定工作電壓UN：170VDC 2.******持續工作電壓Uc：200VDC
	產品優勢：	1、通流容量大，反應速度快； 2、插入損耗小，能確保信號正常傳輸；

大恒 TD10-01 電話線信號浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 插入損耗小，能確保信號正常傳輸；

● 結構簡單、安裝方便，無需特殊維護；

● 傳輸速率高，反應速度快，響應時間短；




產品用途

    TD10-01電話線信號浪涌保護器采用等電位連接設計，串聯連接在系統進線與被保護的設備之間，當受到浪涌沖擊時，浪涌電流通過保護器泄放到大地，保護器將輸出電壓限制在設備安全允許的數值內。浪涌保護器經受浪涌沖擊放電后能回到初始狀態，無需特別維護。




適用范圍

    TD10-01電話線信號級浪涌保護器依據IEC通信防雷器標準設計，接口采用通用RJ11接口，連線方便可靠。該系列產品用于電話線路的浪涌保護，具有通流容量大，反應速度快的特點，能有效確保信號的正常傳輸。




主要參數

規格型號	TD10-01
額定工作電壓UN	170VDC
******持續工作電壓Uc	200VDC
In時的電壓保護水平Up（8/20μs）	線對線≤220V；  線對地≤300V
沖擊放電電壓Up（1KV/μs）	線對線≤240V；  線對地≤700V
額定負載電流IL	500mA
浪涌通流容量（8/20μs）	In：2kA  Imax：4kA
插入損耗	≤0.5dB
響應時間	≤1ns
接口方式	RJ11
******傳輸速率	2Mbit/s
工作溫度范圍	-25~80 ℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m




選型訂貨

型號	訂貨號
TD10-01
TD10-01-24	4020303002

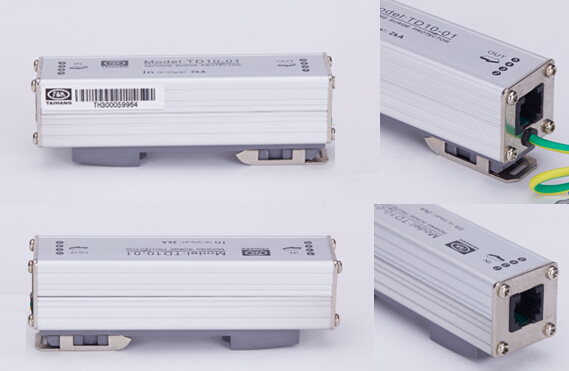

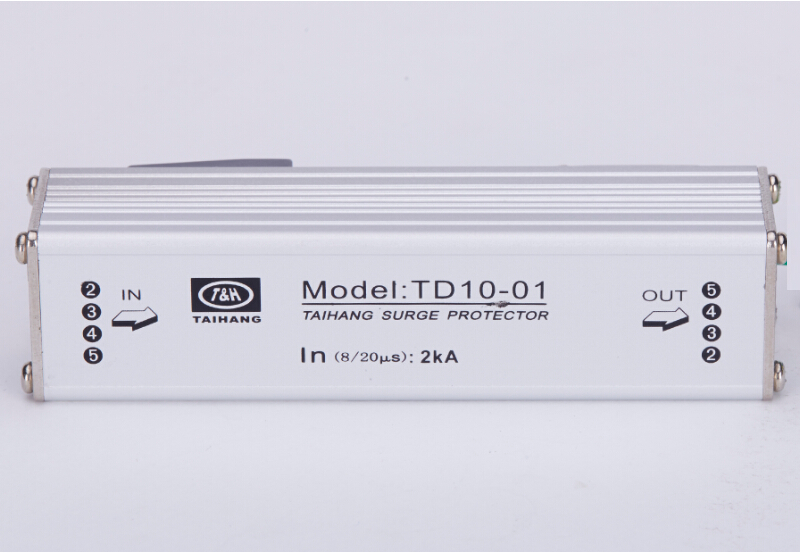

產品圖






相關證書










信號浪涌保護器含義型號






大恒其他相關產品



大恒 TD10-01 電話線信號浪涌保護器

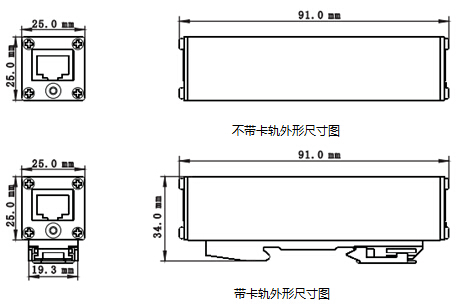

外形尺寸圖

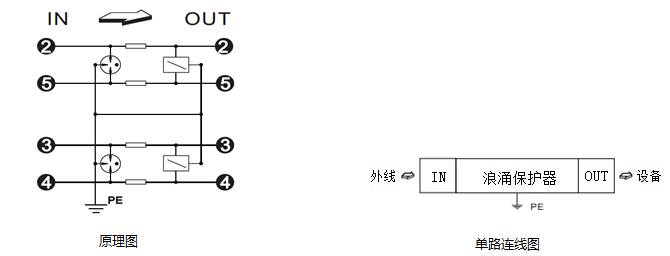

原理工作圖和接線示意圖









使用和維護

1  浪涌保護器的外殼上有輸入（IN），輸出（OUT）標記，輸出端與被保護設備連接，切勿接反。否則，會損壞浪涌保護器，對設備無法進行有效保護；

2  用戶不可隨意拆卸浪涌保護器部位的緊固件，以免影響產品正常工作；

3  將浪涌保護器接于系統后，若發現系統工作不正常，取下浪涌保護器后工作正常，可能浪涌保護器選擇有問題，應予以更換。

大恒 TD10-01 電話線信號浪涌保護器




常見問題

1.安裝接線：將系統進線接入輸出端，再從保護器輸出端引線接到被保護設備；

2.接地線用于不小于2.5mm2的多股銅芯線，連接線應盡量的短、直、粗，接地電阻應＜4Ω；

3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
