大恒 TD8-13 控制線信號浪涌保護器

	產品名稱：	TD8-13 控制線信號浪涌保護器
	產品品牌：	大恒
	產品型號：	TD8-13
	產品規格：	5V/12V/24V/36V
	產品顏色：	灰色
	產品參數：	1.浪涌通流容量（8/20μs）：In：5kA Imax：10kA 2.******傳輸速率：2Mbit/s
	產品優勢：	1.通流容量大，反應速度快； 2.插入損耗小，能確保信號正常傳輸；

大恒 TD8-13 控制線信號浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 插入損耗小，能確保信號正常傳輸；

● 結構簡單、安裝方便，無需特殊維護；

● 傳輸速率高，反應速度快，響應時間短；




產品用途

    TD8-13控制線信號級保護器采用等電位連接設計，串聯連接在系統進線與被保護的設備之間，當受到浪涌沖擊時，浪涌電流通過保護器浪涌支路泄放到大地，保護器將輸出電壓限制在設備安全允許的數值內，浪涌保護器經受浪涌沖擊放電后能回到初始狀態。無需特別保護。




適用范圍

    TD8-13控制線信號級浪涌保護器適用于工業控制互聯網絡RS422、自動控制和儀表線路、數據線以及電話設備、傳真機等設備保護，還可以用于電流環中的傳感器，二次儀表的保護，能抑制來自信號線上的感應雷電波，保護系統設備免遭感應雷擊。




主要參數

規格型號	TD8-13-6	TD8-13-12	TD8-13-24	TD8-13-36
額定工作電壓Ue	5VDC	12VDC	24VDC	36VDC
******持續工作電壓Uc	6VDC	18VDC	32VDC	42VDC
In時的電壓保護水平Up（8/20μs）	線對線≤17V	線對線≤26V	線對線≤47V	線對線≤55V
	線對地≤250V	線對地≤250V	線對地≤47V	線對地≤55V
沖擊放電電壓Up（1KV/μs）	線對線≤20V	線對線≤35V	線對線≤55V	線對線≤60V
	線對地≤700V	線對地≤700V	線對地≤55V	線對地≤60V
額定負載電流IL	500mA	500mA	2A	2A
浪涌通流容量（8/20μs）	In：5kA  Imax：10kA
插入損耗	≤0.5dB
響應時間	＜1ns
接口方式	螺絲接線端子1/2,3/4
接線螺絲/扭矩	M2機牙一字/0.2N·m
壓線線徑范圍	0.15~1.25mm2
產品地線規格/安裝位置	1mm2×280mm黃綠相間多股銅芯線/輸入端
產品地線線鼻子	內徑Φ6  外徑Φ12
******傳輸速率	2Mbit/s
工作溫度范圍	-25~80 ℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m
外殼材料	外光/硬質鋁合金 端蓋/冷軋板鍍鎳 卡軌附件/PA66 UL94V-0
安裝軌道	35mm DIN rail EN 60715




選型訂貨

型號	用途	訂貨號	安裝方式
TD8-13-6/A	RS485總線等	4050080007	無卡軌
TD8-13-6/B	RS485總線等	4050080001	卡軌
TD8-13-12/A	1-10V	4050081303	無卡軌
TD8-13-12/B	1-10V	4050080002	卡軌
TD8-13-24/A	4-20mA	4050081305	無卡軌
TD8-13-24/B	4-20mA	4050080006	卡軌
TD8-13-36/A	消防系統	4050081307	無卡軌
TD8-13-36/B	消防系統	4050080005	卡軌

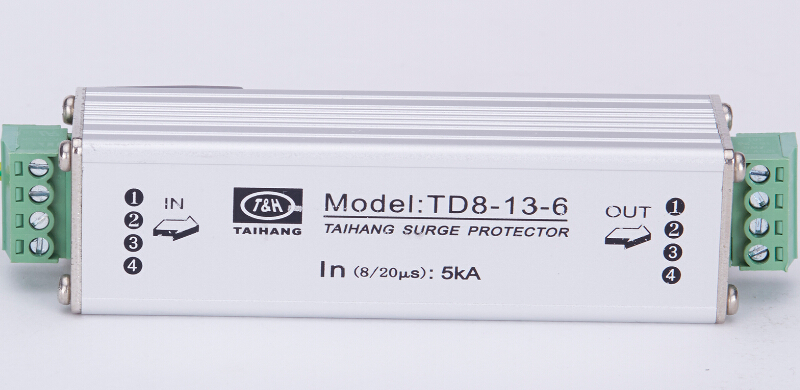

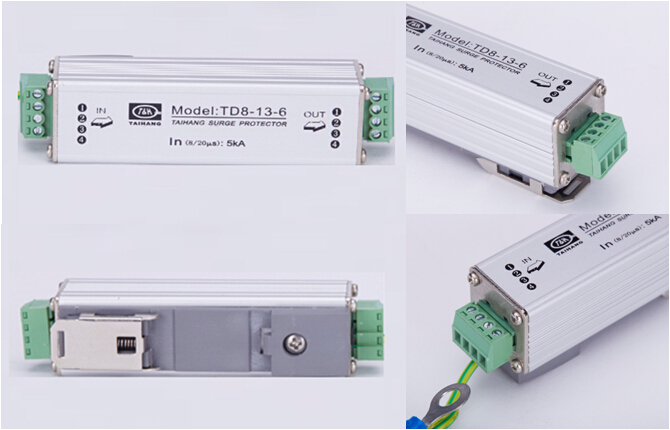

產品圖

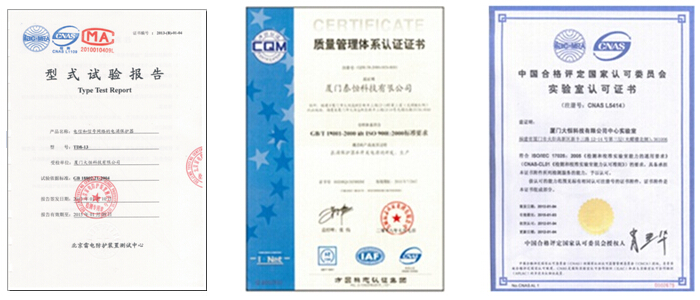

產品證書

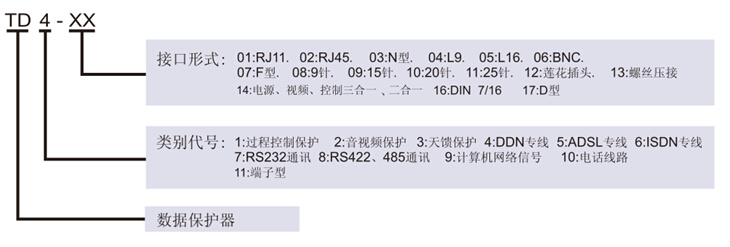

信號浪涌保護器含義型號






大恒其他相關產品



大恒 TD8-13 控制線信號浪涌保護器

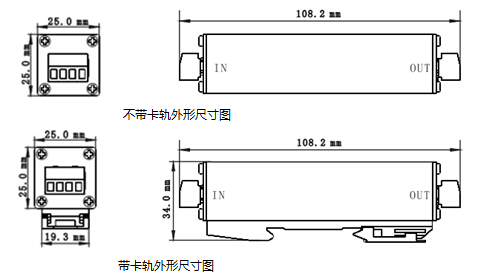

外形尺寸圖

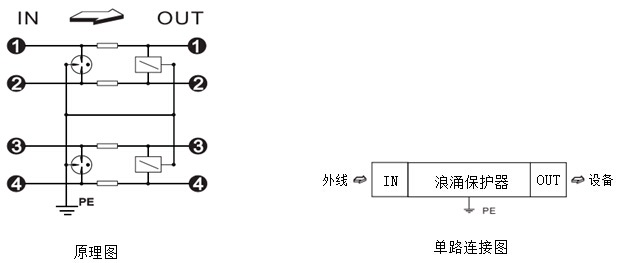

原理工作圖和接線示意圖






    TD8-13型浪涌保護器采用等電位連接器設計，連接在系統進線與被保護的設備之間，連線盡量①②成對使用，③④成對使用，如圖所示。當受到浪涌沖擊時，浪涌電流通過浪涌保護器浪涌支路泄放到大地，浪涌保護器的輸出電壓限制在安全允許的數值內。




使用和維護

1.浪涌保護器的外殼上有輸入（IN），輸出（OUT）標記，輸出端與被保護設備連接，切勿接反。否則，會損壞浪涌保護器，對設備無法進行有效保護；

2.用戶不可隨意拆卸浪涌保護器部位的緊固件，以免影響產品正常工作；

3.將浪涌保護器接于系統后，若發現系統工作不正常，取下浪涌保護器后工作正常，可能浪涌保護器選擇有問題，應予以更換。

大恒 TD8-13 控制線信號浪涌保護器




常見問題

1.安裝接線：將系統進線接入輸出端，再?gòu)谋Ｗo(hù)器輸出端引線接到被保護設備；

2.接地線用于不小于2.5mm2的多股銅芯線，連接線應盡量的短、直、粗，接地電阻應＜4Ω；

3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
