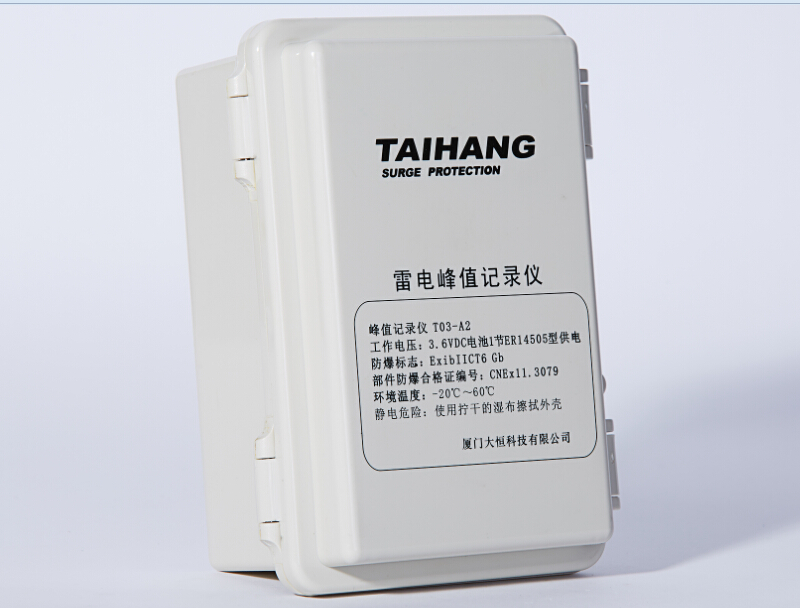

大恒 T03-A2 智能雷電峰值記錄儀

	產品名稱：	T03-A2 智能雷電峰值記錄儀
	產品品牌：	大恒
	產品型號：	T03-A2
	產品規格：	T03-A2
	產品顏色：	白色
	產品參數：	1.信號類型：10/350μS 2.測量******峰值：100KA
	產品優勢：	1.雷擊響應靈敏高度、閥值小、量程大； 2.使用壽命大于三年；

大恒 T03-A2 智能雷電峰值記錄儀




產品特點

● 能夠測量雷擊脈沖電流峰值以及雷擊發生時間；


● 能夠?qū)⒗讚粜畔⑿畔⑼ㄟ^CDMA無線網絡發生至數據中心；

● 雷擊響應靈敏高度、閥值小、量程大；

● 常年戶外使用，無需維護；

● 接觸式安裝易操作，無任何接線；

● 太陽能電池與鋰電池供電，使用壽命大于三年；

● 雷電次數記錄，記錄條數為1000條；




產品用途

    大恒T03-A2智能雷電峰值記錄儀，是大恒科技結合了多年的設計經驗以及用戶現場的環境，經過數年不斷改進，研發新一代智能雷電信息記錄儀。它可對雷電流大小、時間、次數進行準確記錄，為雷電防護及雷擊事故分析提供有價值的科學依據。在雷電防護及檢測領域中，T03-A2雷電流峰值記錄儀，是具有實用價值的數字化雷電流檢測記錄裝置，可用于實時記錄流過安裝在建筑物上的雷電接閃裝置（避雷針）的直擊雷電電流或作用在用戶供電裝置上的感應雷電電流。當有雷電流出現時，裝置可記錄雷電流出現時間、次數、強度。




適用范圍

    大恒T03-A2智能雷電峰值記錄儀使用電池供電，內置太陽能維護模塊，可在無人干預的情況下，連續使用6年以上無需維護。整個裝置處在密封的塑料盒中，達到本安防爆等級（已取得防爆證），這種特性可以用在高山、野嶺、城市建筑、鐵路、石化、電力、通訊等雷電接閃裝置中，記錄雷電流信息，也可以組成一個雷電監測，記錄網絡系統。

    本產品符合GB3836.1-2010和2010和GB3836.4-2010標準。

    防爆標志為ExibIICT6 Gb，適用于0區、1區、2區含有IIB-IIC類T1-T6組炸性混合物場所，并經國家中心檢驗，取得防爆證書。

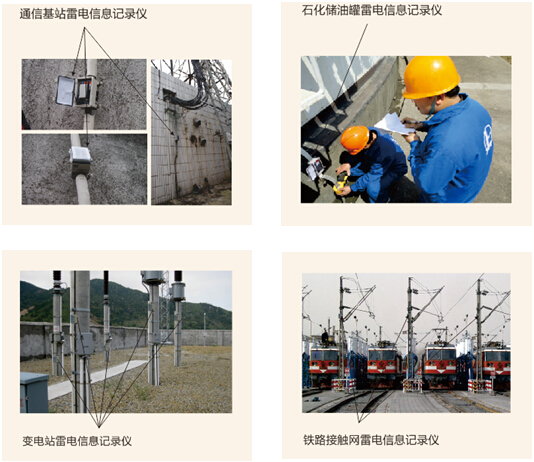

智能雷電峰值記錄儀行業現場應用






產品技術參數




記錄通道	1個
記錄信號	自然雷擊放電電流峰值
記錄峰值	50kA ± 20%
記錄閥值	1kA
工作電壓	3.7V/DC ± 10%
太陽能板	多晶硅6V/1W，2000mAh
電源損耗	待機<20uA，記錄<200mA
電源壽命	太陽能>5年，電池1年
工作方式	睡眠喚醒方式記錄
溫度范圍	-20℃~60℃
濕度范圍	0~95%
防護等級	IP65
海拔高度	大于 3000m
信號間隔	小于10ms
信號類型	正極性或負極性
數據存儲	大于200條記錄（CDMA、GPRS無線發送）
定位數據	GPS定位的經度、緯度、時間記錄
時鐘數據	GPS后臺校準

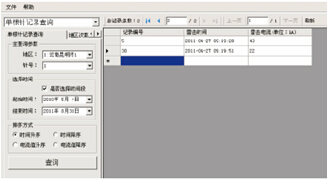

數據顯示	接收端計算機







產品選訂貨




型號	記錄信息
T03-A2-1	機內讀取
T03-A2-2	ZigBeefa 發送
T03-A2-3	CDMA/GSM發送




產品其它型號

T03-A2-1 內置羅氏傳感器、高能電池、無外接連線
T03-A2-3 內置太陽能供電系統
T03-A2-4




相關證書









---

---




智能雷電峰值記錄儀型號含義









產品原理框圖

雷電峰值記錄儀由以下幾部分功能模塊構成

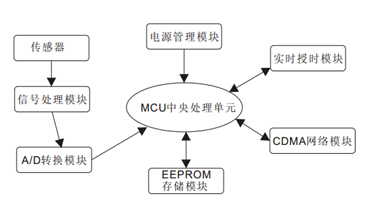

雷電峰值記錄儀模塊架構圖




    當雷電流經過安裝有雷電峰值記錄儀的泄放通道時，雷電峰值記錄儀的雷電流檢測傳感器會瞬間響應并觸發智能中央處理單元。與此同時感應信號通過信號濾波處理模塊，由信號采樣保持電路進行保持并快速被A/D轉換模塊進行模塊轉換處理后由智能中央處理單元讀取，智能中央處理單元根據A/D轉換結果計算出雷電流值，通過授時模塊獲取實時時間，將雷電流值與實施時間組成的數據編碼存儲在EEPROM存儲單元后，將數據編碼通過CDMA無線網絡模塊發送至控制終端。

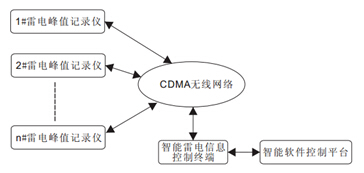

雷電峰值記錄儀系統架構圖




羅氏線圈傳感器	對圓鋼、扁鐵接地線采樣	對鐵塔等異型支撐腳采樣
當接地線懸空處于不固定狀態時，使用外置式傳感器機型，記錄儀固定在附近的固定物上，切記：太陽能版面向朝南！	傳感器夾持地線尺寸范圍  圓鋼 Φ8~Φ25mm  扁鐵 40×4mm	獨立柱、3腳、4腳鐵塔立柱為對稱分布結構的，使用柔性羅氏線圈傳感器采樣。

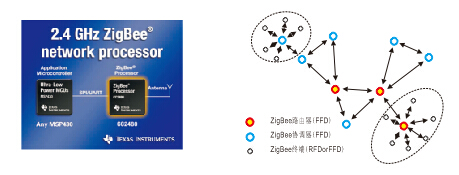

兩種無線信息傳送原理     記錄儀使用國際成熟的ZigBee蜂窩和CDMA無線傳輸技術。     ZigBee是一種高可靠的無線數傳網絡，類似于CDMA和GSM網絡，ZigBee技術是一種近距離、低復雜度、低功耗、低速率、低成本的雙向無線通訊技術，主要用于方圓幾公里內的車站、貨場雷電信息記錄傳輸，適合典型周期性數據、間歇性數據和低反應時間數據傳輸?shù)膽?yīng)用。     CDMA又稱碼分多址，是在無線通訊上使用的技術。CDMA不但有良好的認證體制，更因其傳輸特性區分用戶，防止被人盜聽的能力大大增強，是第三代數字無線通信系統標準之一。     記錄儀使用CDMA無線傳輸技術，可以滿足在變電站、接觸網、RTU機構、信號線等雷電信號監測、記錄、發送。     接觸網、變電站、信號燈、RTU裝置等一旦遭雷擊、雷電記錄信息自動發送到控制室，根據現場發送來的具有雷電流大小、發生的時間、次數、地點進行歸類、整理、分析、整個系統處于監控狀態。

大恒智能防雷系統

大恒 T03-A2 智能雷電峰值記錄儀

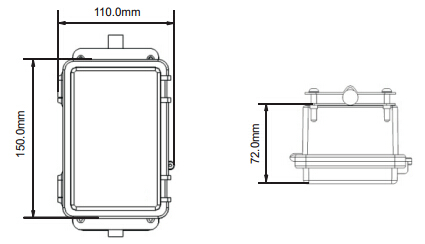

安裝尺寸圖

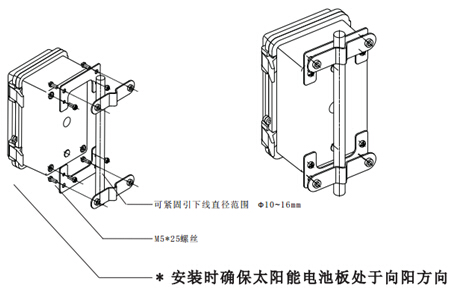

安裝示意圖



    當接地線能夠承載0.6kg重量，使用內置式傳感器機型，記錄儀就直接固定在線上，切記：太陽能版面向朝南，安裝及其簡單快捷！

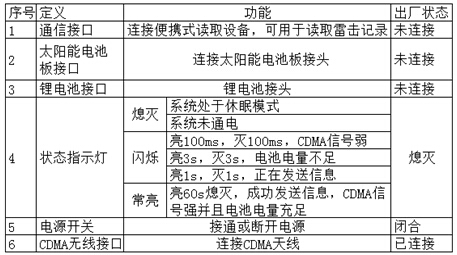

產品說明

注：鋰電池連接好后，若LED燈點亮且4分鐘內熄滅則表示記錄儀已經進入工作狀態。




應用設計圖

采集避雷針雷電流波形

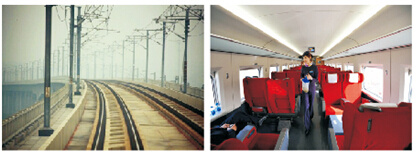

應用案例

T03-A2智能雷電峰值記錄儀，主要用于鐵路供配電、接觸網、變電站及信號系統雷電防護信息記錄。雷電造成的損害嚴重影響了高速鐵路的發展，近年來發生的安全事故，沒有科學的雷電損害數據記錄，影響了后續的雷電防護改進設計！     T03-A2智能雷電峰值記錄儀，結合了雷電防護工作者多年的設計經驗，結合現場的各種惡劣環境影響，經過數年不斷改進，完成了石化、鐵路、通訊專用無需維護、無外接電源，安裝簡便快捷、數據無線網絡傳輸?shù)睦纂娦畔⒂涗泝x，可對雷電流大小、時間、次數進行準確記錄，當設備出現異常損壞情況時，根據記錄的數據進行分析，查找事故根源，對于改進設備雷電損害防護方法、提高設備可靠性運行具有重要意義！     T03-A2雷電數據記錄儀能給您提供科學的雷電損害數據，使您能夠做出優秀的雷電防護設計，列車有安全的保護！

大恒 T03-A2 智能雷電峰值記錄儀




注意事項

1.安裝時確保太陽能電池板處于向陽方向；
2.不允許隨意更換元器件，以免影響防爆性能；
3.本產品安裝須由相關防爆及防雷施工資質專業人員安裝；
4.請不要在雷雨天氣安裝或者查詢本產品，以免發生意外；
5.本產品無須特別維護，只需定期檢查其固定是否可靠；
6.產品需要擦拭時，使用擰干的濕布擦拭外殼，以免發生靜電火花；
7.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；
8.在危險場所不得拆卸或更換電池，更換電池應在通風良好，無氣體泄露的情況下進行；
9.本產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月，提供有限維修服務。
