大恒 TD1-13A DCS 信號系統防雷保護器

	產品名稱：	TD1-13A DCS 信號系統防雷保護器
	產品品牌：	大恒
	產品型號：	TD1-13A
	產品規格：	A1~A9
	產品顏色：	藍色
	產品參數：	1.標稱放電電壓（8/20μs） In：5kA 2.保護模式：二級保護
	產品優勢：	1、劣化損壞失效——信號不中斷 2、失效脫扣指示窗口顯紅色

大恒 TD1-13A DCS 信號系統防雷保護器 產品特點 ● 擁有自主專利技術，具有行業內最高等級防爆認證； ● 低插入阻抗不影響信號傳輸，通流量大，反應速度快； ● 唯一有脫扣指示的信號防雷產品，失效脫扣指示窗口顯紅色； ● 劣化損壞失效信號不中斷，帶電插拔更換信號不振蕩，不影響精度。 產品用途與范圍     大恒TD1-13A系列防雷保護器，始終把握世界最前沿科技，所涉及產品充分考慮到安裝便捷、信號傳輸連續、雷電保護高度安全等多種客戶需求。     大恒TD1-13A是一款安全、可靠、穩定，擁有發明專利的信號防雷保護器，主要應用于DCS系統防雷保護，具有可在線插拔、失效脫扣顯示功能的信號防雷保護器。     大恒TD1-13A系列產品已廣泛應用在鐵路、石油、化工、輸油管道、加油站、輸氣管道、鋼鐵、造紙等多個行業的DCS系統、過程控制系統、現場總線、流量控制、稱重系統及指揮系統等領域，并出口到多個國家與地區。 產品功能     TD1-13A具有10M的頻帶寬度和0.2Ω的回路阻抗，在線插入時，引用了先接入再分析、拔出時先接通再拔出的發明專利技術，無論在插入或拔出階段都不會產生接觸振蕩，這些指標決定了它能在流量控制、稱重系統、指揮系統、現場總線、DCS系統、過程控制系統的防雷保護達到了安全第一的需要。

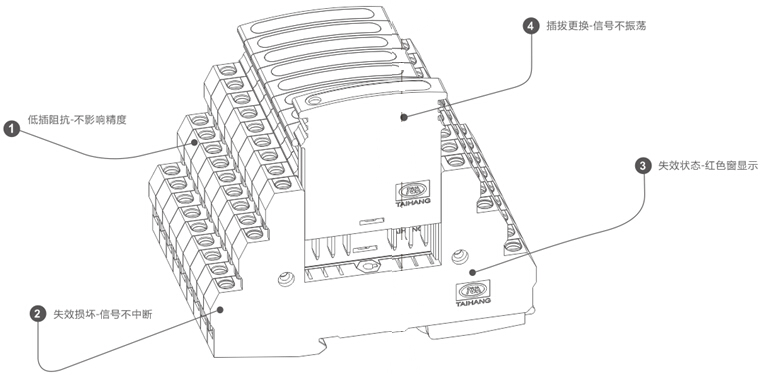

	圖中： 1.信號線輸入端子 2.可拔插防雷保護模塊盒 3.失效脫扣顯示窗口 4.信號線輸出端子 5.信號線接插腳 6.定位銷 7.底座定位銷孔 8.底座信號線插腳孔A
產品失效狀態指示：當雷電造成損壞時，大約70%的器件為開放性損壞，造成傳輸中的信號中斷；另有30%為短路性損壞，傳輸中的信號被短路。無論是開放性損壞還是短路性損壞，控制系統都將失去信號，無法繼續工作。     大恒TD1-13A浪涌保護器廣泛吸收了鋼鐵、石油、化工等行業系統設計師和現場工程師的意見，在防雷模塊中首次實現了失效脫分離技術，當雷電造成開放性損壞時，器件迅速進入自保狀態，傳輸中的信號出現100~800ms的短暫中斷而后恢復正常；當雷電造成短路性損壞時，絕大多數情況下，脫扣機構都將損壞器件從電路上分?jǐn)啵ＷC信號的正常傳輸。
產品安全與技術優勢     鐵路、石化等重要的信號，需要保證信號的連續性，大恒的TD1-13A，具有高度安全可靠性，能夠確保在遭受多次雷擊不損壞。     TD1-13A底座有一個可控開關，實現了模塊盒在線更換。并且以其極低的插入阻抗，不影響變送信號精度，模塊盒插拔時，信號不產生振蕩。     信號防雷保護器的核心器件-TVS管，損壞時呈短路狀態，信號不能向下傳輸，極易造成DCS系統誤停車事故。     大恒TD1-13A對防雷器的核心器件——TVS管采用特殊封裝工藝，使用稀有金屬煙合金焊料，超聲堆焊接，使熱量進行匯聚，實現了安全脫扣切斷TVS電路。脫扣機構聯動遙信干接點輸出，信號不間斷傳輸，對DCS系統極為重要。     例如：南京金陵石化DCS系統4-20mA變送信號的500多點進口防雷保護器，由于插入阻抗大，二次儀表不能正常顯示，更換TD1-13A問題就得以解決。
主要參數 可在線插拔 不可在線插拔 型號 TD1-13A1 TD1-13A2 TD1-13A3 TD1-13A4 TD1-13A5 TD1-13A6 TD1-13A7 TD1-13A78 TD1-13A9 EN61643-11 DIN VOE0675-6   Type 3 D Type 3 D Type 3 D Type 3 D Type 3 D Type 3 D Type 3 D Type 3 D Type 3 D 標稱電壓UN 5V 12V 24V 5V 12V 24V 36V 48V 130V ******持續工作電壓UC 6V 15V 36V 6V 18V 32V 48V 60V 150V 保護信號 1-5V FIP Bus  Interbus  RS485  FIELDBUS DEVICENET LONWORKS 1-10V Profibus RS232 4-20mA WorldFIP  Safely flare HART 高精度信 號電源綜自電源、信號 高精度信 號電源綜自電源、信號 高精度信 號電源綜自電源、信號 高精度信 號電源綜自電源、信號 高精度信 號電源綜自電源、信號 電話線 額定負載 電流IL 200mA 1000mA 1000mA 1000mA 1000mA 1000mA 500mA 插入損耗 ＜0.5dB 插入阻抗 <0.2Ω <0.2Ω 保護模式 二級保護 二級保護 標稱放電電（8/20μs)In 5kA 5kA ******放電電 壓（8/20μs Imax 10kA(L-L)20kA(L+L)-PE 10kA(L-L)20kA(L+L)-PE 電壓保護 水平 UP <15V@3kA <25V@3kA <50V@3kA <15V@3kA <25V@3kA <44V@3kA <60V@3kA <80V@3kA <300V@3kA 電壓保護 水平 UP <20V@5kA <35V@5kA <55V@5kA <20V@5kA <35V@5kA <55V@5kA <65V@5kA <85V@5kA <350V@5kA 工作溫度 范圍 TU -40℃~80℃ -40℃~80℃ 外殼保護 等級 IP20 IP20 接線端子 螺絲壓接 螺絲壓接 外殼材料 PA66 PA66 安裝軌道 35mm DIN60715 35mm DIN60715 模塊寬度 1模塊；DIN43880 1模塊；DIN43880 防爆認證 ExiaⅡCT6 ExiaⅡCT6 在線更換 工作狀態 在線拔插信號不中斷 在線拔插信號中斷

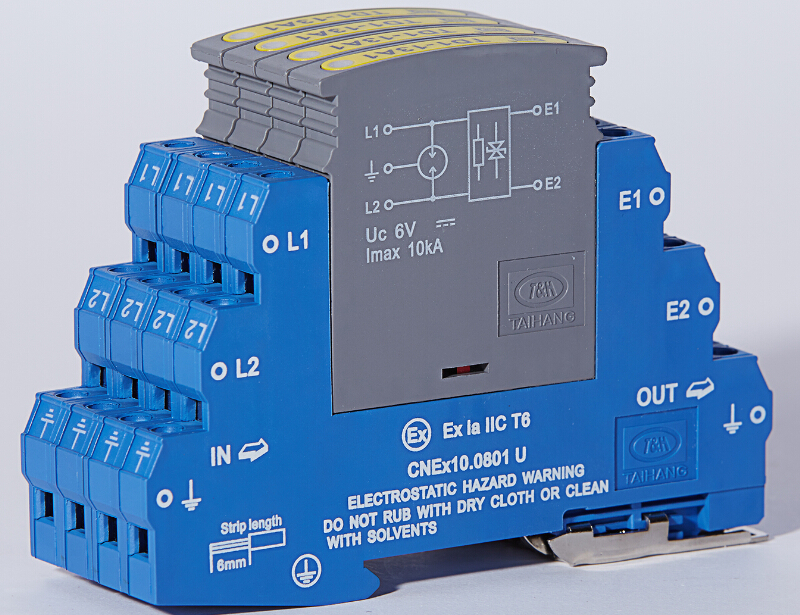

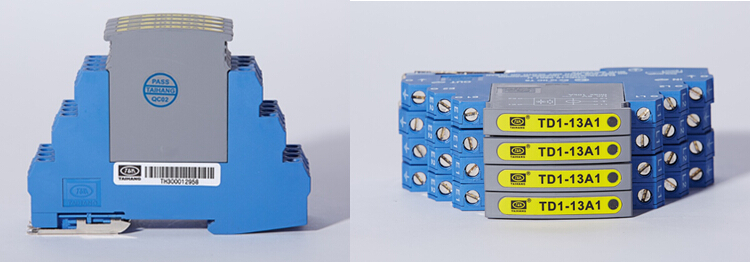

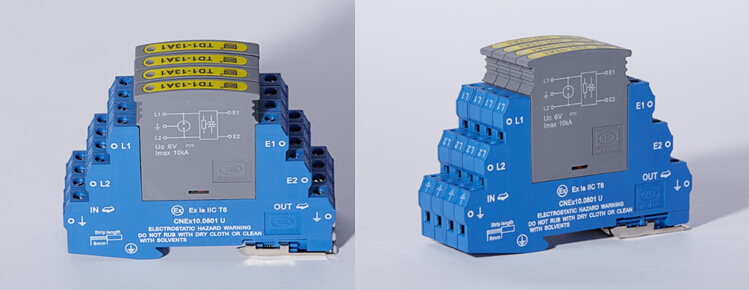

選型訂貨 型號 訂貨號 可在線插拔 在線拔插信號不中斷 TD1-13A1 4050010101 TD1-13A2 4050010102 TD1-13A3 4050010006 不可在線插拔 在線拔插信號中斷 TD1-13A4 4050010018 TD1-13A5 4050010105 TD1-13A6 4050010106 TD1-13A7 4050010107 TD1-13A8 4050010108 TD1-13A9 4050010109 產品正面和斜視圖 產品背面和俯視圖
產品證書 大恒其他產品

大恒 TD1-13A DCS 信號系統防雷保護器




產品設計應用

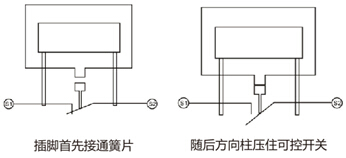

專利底座開關     大恒的TD1-13A底座安裝一個可控開關，當防雷保護模塊小盒插入時，插座首先接通簧片，隨后方向柱可控開關，信號通過模塊和流向輸出端。     當防雷保護模塊小盒拔出時，可控開關先接通，最后插腳脫離簧片，在整個過程中，始終保持信號不間斷、不振蕩，這對DCS系統極為重要。

    TD1-13A廣泛吸收了鋼鐵、石油、化工等行業現場工程師的意見，在防雷模塊中首次實現了失效脫分離技術，當雷電造成開放性損壞時，器件迅速進入自保狀態，傳輸中的信號出現100~800ms的短暫中斷而后恢復正常；當雷電造成短路性損壞時，絕大多數情況下，脫扣機構都將損壞器件從電路上分?jǐn)?，保證信號的正常傳輸。




設計應用

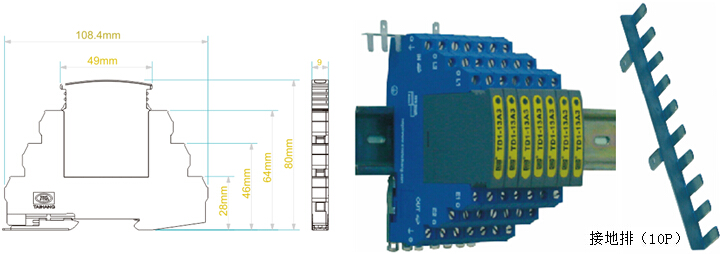

安裝尺寸圖

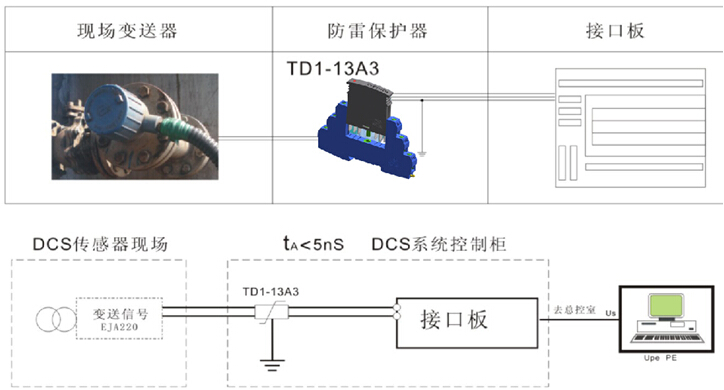

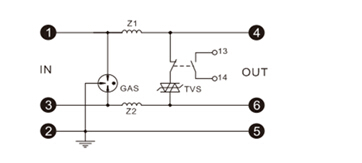

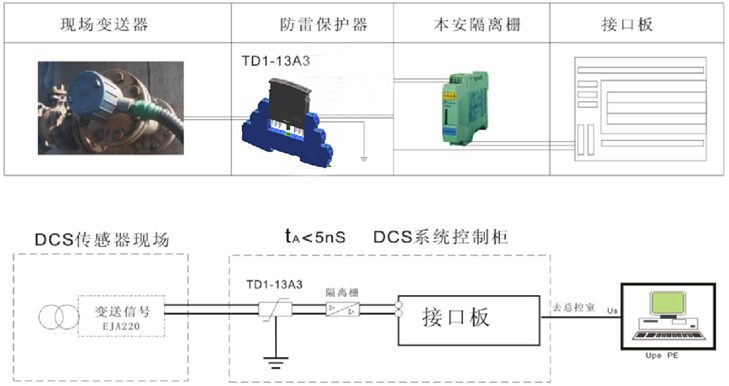

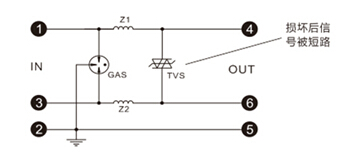

工作原理與安裝示意圖






失效指示說明

大恒 TD1-13A DCS 信號系統防雷保護器




注意事項

1.安裝接線：將系統進線接入保護器輸入端，再?gòu)谋Ｗo(hù)器輸出端引線接到被保護設備。

2.接地線用不小于2.5mm2的多股銅芯線，連接線應盡量的短、直、粗，接地電阻應＜4Ω。

3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換。

4.產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月，提供有限維修服務。

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
