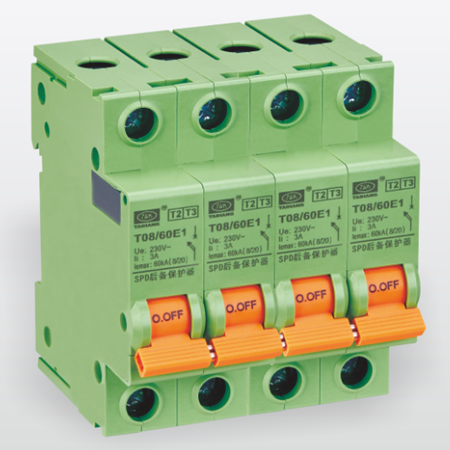

大恒 SCB T08/60 系列 SPD專用后備保護器

	產品名稱：	大恒 SCB T08/60 系列 SPD專用后備保護器
	產品品牌：	大恒
	產品型號：	T08/60E1、T08/60E2
	產品規格：	T3級防雷保護
	產品顏色：	草綠
	產品參數：	T08/60E1:Ics: 6kA,Iemax:60kA(8/20us） T08/60E2:Ics:20kA,Iemax:60kA(8/20us）
	產品優勢：	1.采用高能觸頭，使用壽命長； 2.沖擊電流耐受能力強，不誤動作； 3.運行短路電流分?jǐn)嗄芰?qiáng)； 4.采用參量控制脫扣機構，35mm導軌安裝；

大恒SCB T08/60 系列 SPD專用后備保護器




---




SCB：SPD專用后備保護器（專用的防雷器后備保護裝置），解決了防雷器因劣化和電網故障引起的火災隱患，解決了因雷電引起的后備保護裝置誤動作造成的防雷器失效問題，確保浪涌保護器（SPD）不起火、設備防雷持續有效；同時有效克服目前廣泛使用熔斷器或斷路器做外置脫離器存在的保護盲區問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。
產品優勢 ◆ 采用高能觸頭，使用壽命長； ◆ 沖擊電流耐受能力強，不誤動作； ◆ 工頻電流通過大于3±1A脫扣； ◆ 運行短路電流分?jǐn)嗄芰?qiáng)； ◆ 采用參量控制脫扣機構，35mm導軌安裝； ◆ 規格齊全能滿足T1、T2、T3級SPD配套；
產品特點 ◆ 大恒成功研制出了首款SCB(SPD專用后備保護器)； ◆ 成功解決了SPD失效后的起火、脫扣等世界性的難題； ◆ 大恒SCB系列產品擁有多項國家發明和實用新型專利； ◆ 大恒SCB通過了北京防雷中心和上海電科所等機構檢測；
產品用途 1、SCB可對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD因異常暫態過電壓時SPD發生熔穿短路，造成嚴重火災事故。 2、對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD電涌保護器因發生劣化致使SPD啟動電壓降到低于電源電壓,工頻漏電流增大，造成嚴重火災事故。 3、當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。 適用范圍          大恒SCB T08系列產品（SPD專用后備保護器），可為第一級、第二級、第三級等電源防雷設備（SPD電涌保護器）提供專業的后備保護。適用于已安裝SPD防雷設備的場所，如：工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。 SCB(SPD專用后備保護器)同時解決四大問題 1、SCB能在防雷器發生劣化、配電線路發生異常過電壓使SPD導通發生短路時迅速切斷通路，防止防雷器起火,切斷電流小于4A； 2、當雷擊發生時，串聯在SPD前端的SCB能保證雷電流經過時不脫扣、不損壞、防雷持續有效； 3、SCB經過雷電流時Up值（電壓保護水平值）非常低； 4、額定運行短路分?jǐn)嗄芰_(dá)100kA；

T08系列SCB技術參數

電氣參數	T1級		T1級		T2級		T2級/T3級
型號	T08/100B1	T08/100B2	T08/100E1	T08/100E2	T08/80E1	T08/80E2	T08/60E1	T08/60E2
短路分?jǐn)嗄芰cs	50kA	100kA	50kA	100kA	20kA	35kA	6kA	20kA
額定工作電壓Ue	230V/400VAC		230V/400VAC		230V/400VAC		230V/400VAC
額定絕緣電壓Ui	400VAC		400VAC		400VAC		400VAC
耐受沖擊電流Iemax	15k(10/350us)		25k(10/350us)		80k(8/20us)		60k(8/20us)
工頻脫扣電流Ii	3±1A		3±1A		3±1A		3±1A
一般參數
機械壽命	1000次		1000次		1000次		1000次
端子******接線	25mm2		25mm2		25mm2		25mm2
外殼防護等級	IP20		IP20		IP20		IP20
工作環境溫度	-25℃～60℃		-25℃～60℃		-25℃～60℃		-25℃～60℃
工作環境濕度(室溫)	20%～90%RH		20%～90%RH		20%～90%RH		20%～90%RH
安裝軌道	EN60715(35mm)		EN60715(35mm)		EN60715(35mm)		EN60715(35mm)
備注	開關型SPD應該使用多間隙型配置


SCB（SPD專用后備保護器）與SPD電涌保護器快遞選型表

產品系列	T1級	T2級	T2級	T2/T3級	T2/T3級
應用類型	總配電柜有向外引出線的屋頂設備及室外設備等	未向外引出線的屋頂設備	樓頂配電柜消防網絡、電梯等	終端箱/大型設備、控制箱等	重要設備前端機柜、UPS、攝像頭等
SCB系列	T08/100E1/4P T08/100E2/4P	T08/80E1/4P T08/80E2/4P	T08/80E1/4P T08/80E2/4P	三相：T08/60E1/4P 單相：T08/60E1/2P	三相：T08/60E1/4P 單相：T08/60E1/2P
SPD (選配)	VA150/440/3PN	VA60/385/3PN	VB40/385/3PN	三相：VC20/385/3PN 單相：VC20/385/1PN	三相：VD10/320/3PN 單相：VD10/320/1PN
注：




SCB與SPD配合使用時的保護接法

SPD后備保護器與智能重合閘配套使用

遙信附件

產品證書







工作原理

目前市場上SPD普遍存在的問題

    SPD專用外置脫離器（SCB 防電后備保護器）是根據IEC61643-4-43中的430.3條，“在電路造成危險前，應該采用合適的過電流保護裝置”要求解決當SPD出現危險的工頻續流或危險的工頻漏電流時迅速脫口、而雷電流通過時不誤脫口的安全問題，確保SPD不起火、設備防雷持續有效，解決目前廣泛使用熔斷器或斷路器做外置脫離其存在保護盲區的問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。




全世界都在參與解決

SPD起火時外置脫離器不斷和雷電流通過時外置脫離器誤斷問題




    德國在1997在對熔斷器、斷路器進行的雷電流沖擊試驗：綠色區域不斷開；橘黃色區域不確定；紅色區域斷開。



    2009年國際電工委員會（IEC）負責起草和修訂SPD標準第37A分委會（SC37A）在奧地利維亞納會議上成立第12課題組（Task Force12），專門研究斷路器SPD的配合問題。中國避雷器標準化技術委員會對IEC SC37A TF12的輸入，并最終作為IEC61643-12標準修訂增加斷路器與SPD配合的建議的技術依據。




世界許多國家展開了氧化鋅壓敏電阻SPD劣化問題研究






1、SPD出現劣化，電氣參數表現是UC值降低；

2、當UC值低到電源電壓時，漏電流就會急劇增大；

3、電源出現異常暫態過電壓會造成SPD啟動導通；

4、通過異常電流大于5A以上時，起火速度快于熱傳遞速度；




使用熔斷器、斷路器存在保護盲區









SPD事故造成的火災教訓

◇ 2004年3月內蒙通訊電源設備SPD發生火災；

◆ 2004年4月內蒙某風力發電設備SPD發生火災；

◇ 2005年天津某計算機房SPD起火，造成1人死亡重大火災事故；

◆ 2005年5月鐵路江西鷹潭某站SPD起火，燒損100多萬設備；

◇ 2007年5月云南某公司電源SPD起火，造成用戶200萬元索賠；

◆ 2009年3月福建石獅某服裝廠設備電源SPD起火，150萬元設備損壞；

◇ 2010年7月內蒙風力發電3座變電站SPD起火，索賠200多萬；

◆ 2012年2月西安4處通訊電源SPD起火，索賠600多萬元；

◇ 2012年5月北京一家企業電源柜SPD起火報廢。









SCB工作原理

    SPD后備保護裝置要求雷電流通過不斷，保持有效狀態；當SPD出現劣化或電源出現異常導致工頻漏流發生達到起火邊界值5A前速斷脫扣。






大恒SCB-SPD后備保護器可解決的問題




防雷器與前端熔斷器、斷路器不匹配問題？

傳統的做法是在防雷器前串一個熔斷器或者斷路器，會有四個方面不匹配。

1、 防雷器發生劣化、配電線路發生異常過電壓時，會致使防雷器導通對地發生短路，熔斷器和斷路器此時無法速斷，防雷器起火頻繁發生。

2、 當有雷擊發生時，由于熔斷器和斷路器設計初期作為配電元器件使用，無法承載雷電流的瞬間能量，造成器件炸裂和脫扣，此時防雷器失效。

3、 雷電流通過斷路器時UP值（電壓保護水平值）非常高，防雷器無法起到保護作用。

4、 熔斷器、斷路器的短路分析能力無法用在變壓器進線處，發生短路事故無法切斷。




在防雷器前串連SCB（防雷器專用后備保護器），會同時解決四大問題：

1.SCB能在防雷器發生劣化、配電線路發生異常過電壓，使防雷器導通發生短路時迅速切斷通路，防止防雷器起火。切斷電流小于3A；

2.當有雷擊發生時，串聯在防雷器前端的SCB能保證100kA雷電經過時不脫扣、不損壞。保證防雷器功能性能持續有效；

3.SCB經過雷電流時UP值（電壓保護水平值）非常低，與等長銅導線等效；

4.短路分?jǐn)嗄芰Τ^(guò)塑殼斷路器最高達到100kA；




工頻電流和雷電流在時間和幅值上顯著不同，SCB利用這兩個參量控制電磁鐵，實現了選項脫扣功能：

1.當甲流電流通過時，電磁鐵經過脈沖步進后速動脫扣切斷交流通路；

2.當雷電流通過時，由于時間不夠電磁鐵完成脈沖步進雷電流就結束了，電磁鐵處于穩定狀態，SCB不脫扣。







SCB與熔斷器、微型斷路器（MCB）在沖擊電流下殘壓值

	熔斷器CCC認證 500V			微型斷路器（MCB）				SCB保護器
沖擊電流（8/20μs）	gG32A  Φ14×51	gG40A  Φ14×51	gG63A  Φ14×51	EA9AN1		DZ47		后備保護器
				C32	C63	C32	C63
In=6kA	107.5V	107.5V	95.5V	179V	167V	179V	101.3V	113.3V
In=10kA	197V	196V	173V	310.5V	220.9V	304.5V	185V	81.6V
In=20kA	熔斷	熔斷	358.2V	597V	441.7V	608.9V	405.9V	340.3V




電源SPD后備保護器(SCB)快速選型表

電氣環境	總配電柜	有向外引出線的屋頂設備及室外設備	未向外引出線的屋頂設備	樓層配電柜/消防網絡電梯等	終端箱/大型設備控制箱	重要設備前端機柜UPS/攝像頭
	T1級 第一級保護（10/350μs）	T1級 第一級保護（10/350μs）	T2級 第二級保護（8/20μs）	T2級 第二級保護（8/20μs）	T2級/T3級 第三級保護（8/20μs）＆（1.2/50μs）	T2級/T3級 第四級保護（8/20μs）＆（1.2/50μs）
前置過電流保護器SPD安規脫扣器SCB	T08/100/4P	T08/100/4P	T08/80/4P	T08/80/4P	三相：T08/60/4P 單相：T08/60/2P	三相：T08/60/4P 單相：T08/60/2P
SPD	VA150/3PN	VA150/3PN	VA60/3PN	VB40/3PN	三相：VC20/3PN   單相：VC20/1PN	三相：VD10/3PN     單相：VD10/1PN
SPD連接相線電纜	16mm2	16mm2	10mm2	10mm2	6mm2	4mm2
SPD接地端電纜	25mm2	25mm2	16mm2	16mm2	10mm2	6mm2




SPD與SCB產品的典型應用














大恒其它型號產品

大恒SCB T08/60 系列 SPD專用后備保護器

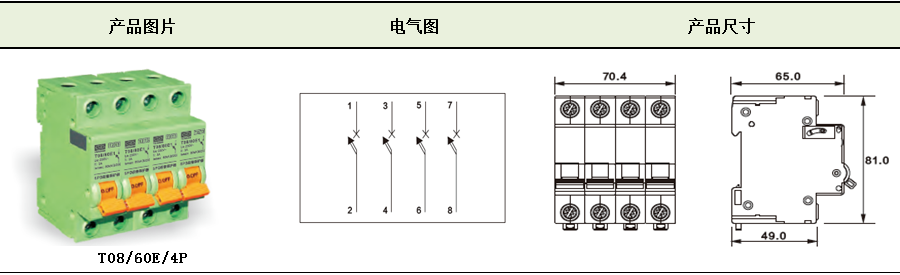

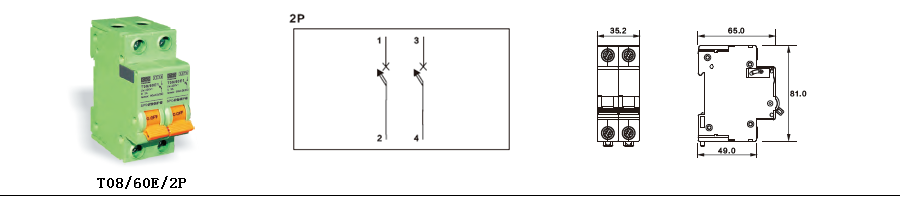

安裝尺寸圖






典型應用

SCB 用于3P1保護接法






用于3PN(4P)保護接法






附加應用

SCB配套自動重合器原理圖（3P接法）









SCB脫扣指示電路







SPD后備保護器遙信附件




SCB脫扣遙信附件

    遙信附件T08R安裝在SCB側面，頂部旋轉桿緊靠在SCB閘板手冊后面，當任何一只SCB脫扣時，合閘扳手壓向遙信橫桿，橫桿帶手動轉軸、杠桿機構使開關動作。














后備保護器遙信附件選型、訂貨

后備保護器遙信附件選型、訂貨
型號	功能配置	遙信干接點參數	寬度尺寸	電氣符號
T08R	遙信干接點：常開或常閉	125V@5A / 250V@3A	18mm

大恒SCB T08/60 系列 SPD專用后備保護器




注意事項

1.產品自購買日起，因制造原因而發生損壞或不能正常工作，36個自然月內本公司給予更換同類產品，超過36個自然月提供有限維修服務；

2. 用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

3. 必須由已取得相關證書的專業人員在檢查防雷保護器無任何缺陷，并在遵守國家標準和安全規程的前提下進行安裝；
