低壓配電系統的三級防雷

[ 瀏覽點擊：11516 ] [ 發布時間：2015-01-07 20:05:21 ] 字體：[ 大中小 ] [ 返回 ]

低壓配電系統的三級防雷方案與產品選型

1. 低壓配電系統的防雷

低壓配電系統和低壓電氣設備的耐過電壓能力較低，對于雷電高電壓以及雷電電磁脈沖侵入所產生的熱效應、電磁效應都會對低壓配電系統和低壓電氣設備造成干擾和永久性損壞。

雷電對低壓配電系統和低壓電氣設備的侵害，通常通過地電位反擊、電流耦合、電感耦合、電容耦合及電磁脈沖輻射等方式沿供電線路、通信線路、網絡線路和金屬管線進入設備，造成對低壓配電系統和低壓電氣設備的損壞。

因此，在低壓配電系統的防雷設計時，除應考慮防直擊雷措施外，還應考慮雷電電磁脈沖的防護措施，建立完善的雷電浪涌過電壓保護措施，根據被保護建筑物的特點和低壓電源系統的形式選擇和安裝電涌保護器。

2. 低壓配電系統的防雷設計依據

依據GB50057-2010《建筑物防雷設計規范》和GB50343-2012《建筑物電子信息系統防雷技術規范》，建筑物電源系統應采用多級防雷保護原則。如果只做單級防雷可能會因雷電流過大而導致的泄流后殘壓過大破壞設備或保護能力不足引起設備損壞。低壓配電系統多級保護可防范從直擊雷到浪涌的各級電壓侵襲。

3. 具有防護SPD失效起火并帶脫扣保護功能的電源系統電涌多級保護方案（依據DB J12835-2014、DB XJJ068-2014）

依據《民用建筑電氣防火設計規程》，低壓配電裝置部分5.1.4第6條規定：按國家、行業和地區現行規范、規程要求設置的配電柜（箱）內的浪涌保護器，應設置保護開關，宜選用SCB（低壓電源系統浪涌保護器前串聯的外置脫離器，即專用后備保護裝置）且其開合狀態應有明顯的標識。

4. 低壓配電系統電涌保護裝置（浪涌保護器）選型配置清單

以下為推薦的標準選型設計配置方案，具體選型時可根據具體實際情況和所應用行業標準情況選用我司的其他型號的產品。如有疑問歡迎來電咨詢，咨詢電話：18050030838，QQ：540304518。

▼	電源防雷模塊
序號	保護類型	SPD產品型號	SPD后備保護裝置（SCB）	產品型號說明
1	電源第一級防護	TH VA150/440/3PN(三相) TH VA150/385/3PN(三相)	TH SCB T08/100 4P(雙模) TH SCB T08/100 4P(單模)	易遭雷擊室外電源配電屋頂樓頂總配電柜架空進線配電設備等
1	電源第一級防護	TH VA100/385/1PN(單相) TH VA100/385/3PN(三相)	TH SCB T08/100 2P(單相) TH SCB T08/100 4P(三相)	小區電源總配電柜低層建筑物配電房進線屏蔽良好電源等
2	電源第二級防護	TH VA60/385/1PN(單相) TH VA60/385/3PN(三相)	TH SCB T08/80 2P(單相) TH SCB T08/80 4P(三相)	建筑物樓層分配電柜、分配電源箱工廠車間分配電源柜、分配電源箱
2	電源第二級防護	TH VB40/385/1PN(單相) TH VB40/385/3PN(三相)	TH SCB T08/80 2P(單相) TH SCB T08/80 4P(三相)	小區單元分配電柜、分配電源箱等
3	電源第三級防護	TH VC20/385/1PN(單相) TH VC20/385/3PN(三相)	TH SCB T08/60 2P(單相) TH SCB T08/60 4P(三相)	建筑內用戶分配電源柜、分配電源箱
3	電源第三級防護	TH VD10/320/1PN(單相) TH VD10/320/3PN(三相)	TH SCB T08/60 2P(單相) TH SCB T08/60 4P(三相)	室內終端箱、大型設備控制柜、控制箱機房配電柜、監控設備、消防設備前端等

▼	電源防雷箱
序號	保護類型	SPD產品型號	SPD后備保護裝置（SCB）	產品型號說明
1	電源第一級防護	TH HJ150P/1PN(單相) TH HJ150P/3PN(三相)	TH SCB T08/100 2P(單相) TH SCB T08/100 4P(三相)	小區總配電房、建筑物架空進線
1	電源第一級防護	TH HJ180P/1PN(單相) TH HJ180P/3PN(三相)	TH SCB T08/100 2P(單相) TH SCB T08/100 4P(三相)	室外電源配電柜、低層建筑物配電柜
2	電源第二級防護	TH HJ120P/1PN(單相) TH HJ120P/3PN(三相)	TH SCB T08/80 2P(單相) TH SCB T08/80 4P(三相)	建筑物樓層分配電柜、配電箱工廠車間分配電源柜、配電箱
2	電源第二級防護	TH HJ80P/1PN(單相) TH HJ80P/3PN(三相)	TH SCB T08/80 2P(單相) TH SCB T08/80 4P(三相)	小區單元分配電柜、配電箱等
3	電源第三級防護	TH HJ40P/1PN(單相) TH HJ40P/3PN(三相)	TH SCB T08/60 2P(單相) TH SCB T08/60 4P(三相)	建筑內用戶分配電柜、配電箱
3	電源第三級防護	TH HJ20P/1PN(單相) TH HJ20P/3PN(三相)	TH SCB T08/60 2P(單相) TH SCB T08/60 4P(三相)	室內終端箱、大型設備控制柜機房配電柜、監控設備、消防設備前端等

5. 低壓配電系統電源電涌保護器選型示意圖

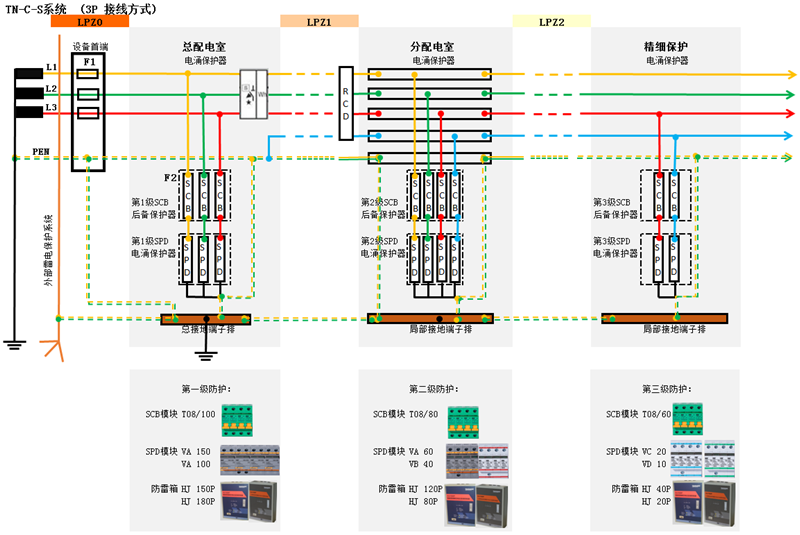

A) TN-C-S 系統 （3P接線方式）

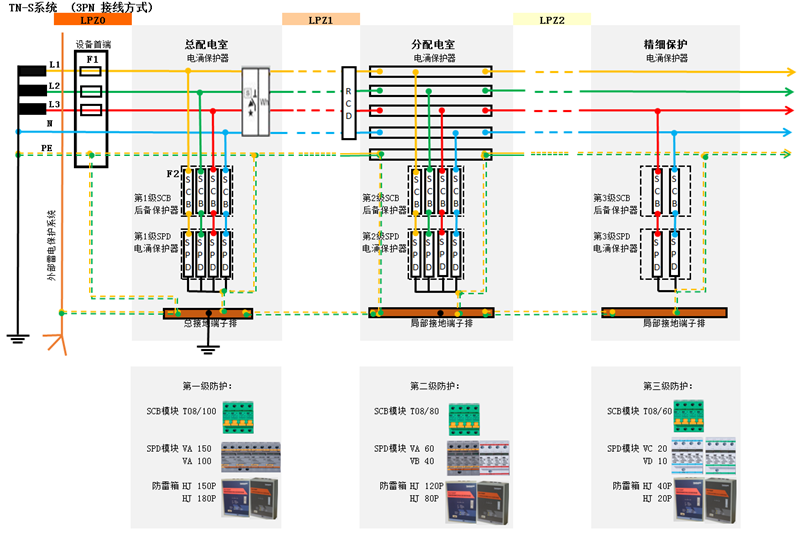

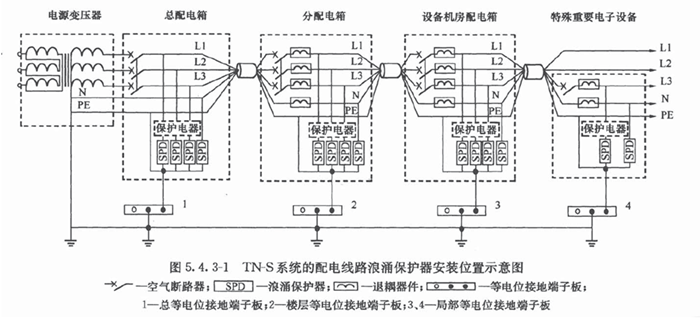

B) TN-S 系統 （3PN 接線方式）

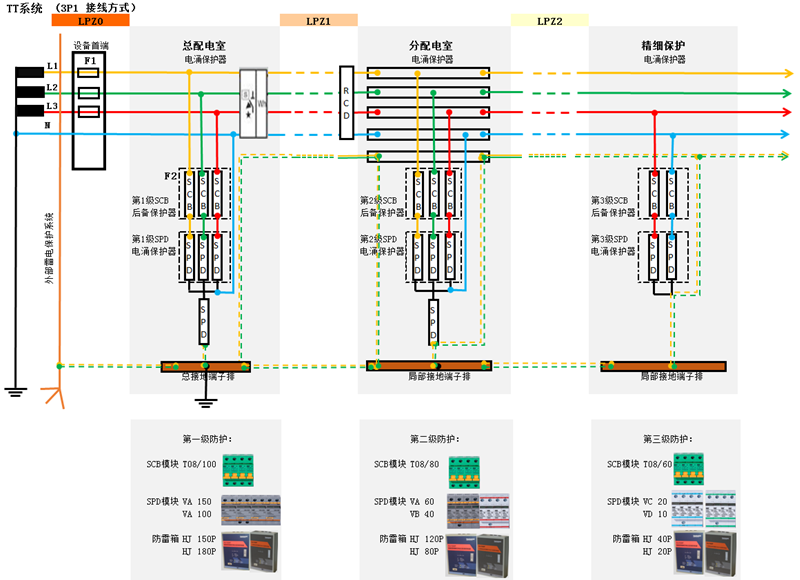

C) TT 系統 （3P1接線方式）
